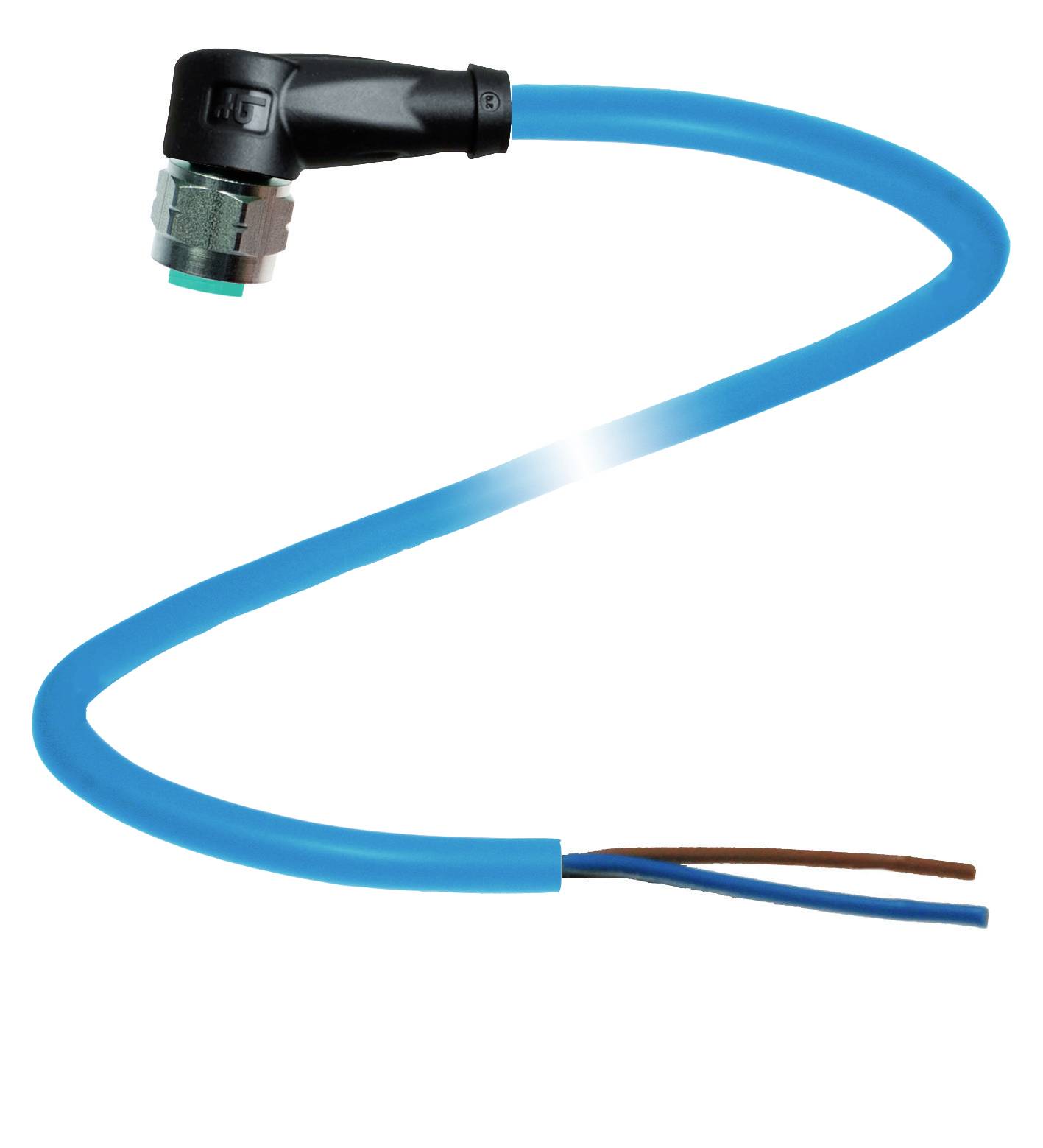

Slika je simbolična
Pepperl+Fuchs 70127859 konektor za senzor/aktuator, konfekcioniran M12 x 1 30 m Število polov: 2 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Stranski priključek A
M12-vtičnica, kotna
Priključna stran B
kabel, odprt
Število polov
2
Dolžina kabla
30 m
Podatkovni list izdelka (PDF)
Število
Skupaj (75,99 € / Kos)
75,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V1-WV4A-N-30M-PUR
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Stranski priključek A
M12-vtičnica, kotna
- Priključna stran B
kabel, odprt
- Število polov
2
- Dolžina kabla
30 m
- Material plašča
PUR
- Nazivna napetost
250 V DC/AC
- Nazivni tok
4 A
- Nazivni tok - zaokrožen
4 A
- Premer priključka (maks.)
0.34 mm²
- Zunanji premer
4.8 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.34 mm²
- Priključek
vtičnica
- Vrsta navoja
M12 x 1
- Vrsta navoja priključnega kabla in montaža
M12 x 1
- Kodiranje
A
- Material kontakta
Au
- Kontaktna površina
Au
- maks. prerez
0.34 mm²
- Min. prečni prerez
0.34 mm²
IP68
IP69
- Značilnosti
PUR plašč
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
70127859
- Vsebina
1 kos
- Premer
4.8 mm
- Premer kabla do
4.8 mm
- Premer kabla do
4.8 mm
- Območje premera kabla
4.8 - 4.8 mm
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,34 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2631578 Pepperl+Fuchs 70127859 konektor za senzor/aktuator, konfekcioniran M12 x 1 30 m Število polov: 2 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2631578 Pepperl+Fuchs 70127859 konektor za senzor/aktuator, konfekcioniran M12 x 1 30 m Število polov: 2 1 kos
Opis
Kabelska vtičnica M12 kotna nerjaveče jeklo 1.4404, A-kodirana, 2-polna, PUR kabel modra, NAMUR, dolžina: 30 m
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Oblika: M12
- Izvedba: kotna
- Zaklepanje: vijačna povezava
- Število polov: 2
- Kodiranje: A-kodirano
- priključek 2
- Priključek: prosti konec kabla
- električni podatki
- Delovna napetost: največ 250 V AC/DC
- Delovni tok: 4A
- Upor na enoto dolžine: največ 0,057 Ω/m
- Kapacitivnost: 102,4 nF/km
- Induktivnost na dolžinsko enoto: 0,49 mH/km
- skladnost
- Stopnja zaščite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -40 ... 80 °C (-40 ... 176F)
- Kabel, gibljiv: -20 ... 80 °C (-4 ... 176F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- Konektor
- Zatezni moment: 0,6 Nm
- Montaža orodja: šestroba matica SW = 14 mm
- Paritveni cikli: min 100
- Stopnja zaščite: IP68 / IP69
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 6
- Premer plašča: 4,8 mm
- upogibni polmer:> 15 x premer kabla, premični |> 10 x premer kabla, trajno nameščen
- Barva plašča: modra (podobna RAL 5015)
- Število jeder: 2
- Prerez žice: 0,34 mm 2
- Barva žice: Žica 1: rjava | Žica 2: modra
- Struktura jedra: 42 x 0,1 mm Ø
- Dolžina: 30 m
- Okrajšava kabla: Li FY 11Y 2 x 0,34
- Material
- Konektor
- Vijačni priključek: nerjavno jeklo 1.4404 / AISI 316L (V4A)
- Telo ročaja: TPU, črna
- Tesnilo: FKM
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Ovoj: PUR na osnovi polietra
- Izolacija žil: PVC
- Vnetljivost: HB
