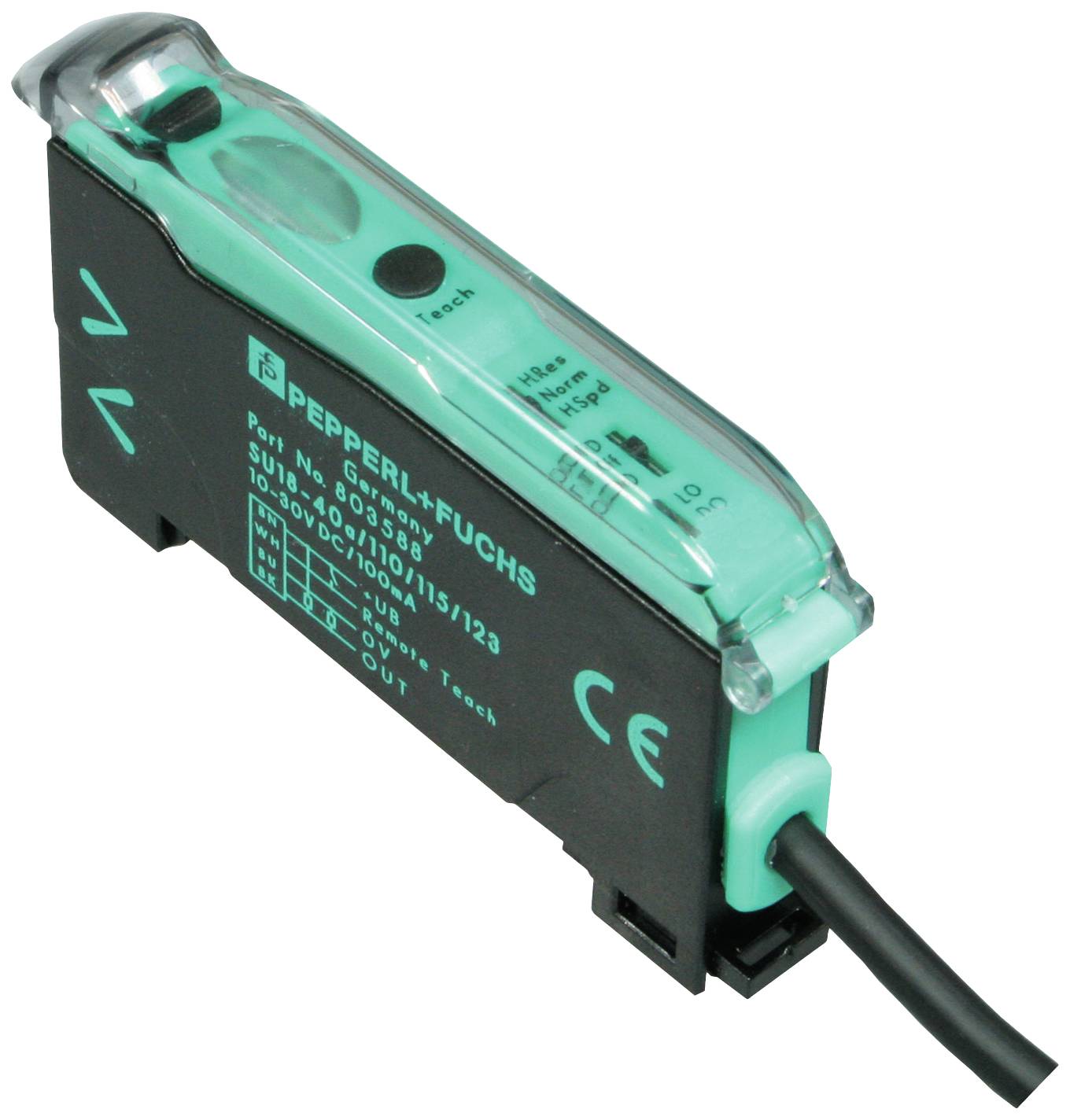

Slika je simbolična

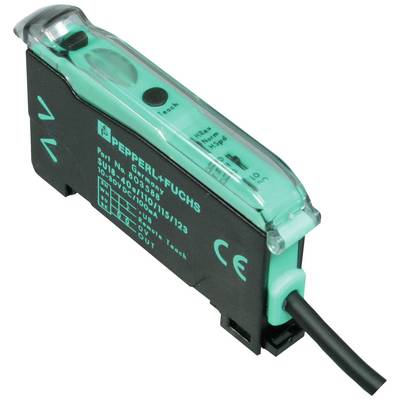

Slika je simbolična
Pepperl+Fuchs 803586 SU18-40a/110/115/126a senzor za optična vlakna 1 kos (D x Š x V) 62.3 x 9 x 34.5 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor za optična vlakna
Min. obratovalna napetost
10 V/DC
Maks. obratovalna napetost
30 V/DC
Vrsta
SU18-40a/110/115/126a
Vsebina
1 kos
Podatkovni list izdelka (PDF)
Število
Skupaj (224,99 € / Kos)
224,99 €
z DDV
Tehnične specifikacije
- Vrsta izdelka
senzor za optična vlakna
- Vrsta
SU18-40a/110/115/126a
- Vsebina
1 kos
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Preklopna napetost (maks.)
30 V/DC
- Preklopni tok maks.
100 mA
- Priključek
kabel s prostim koncem
IP50
- Dolžina
62.3 mm
- Širina
9 mm
- Višina
34.5 mm
- Mere
(D x Š x V) 62.3 x 9 x 34.5 mm
- Funkcija brezžičnega polnjenja
ne
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2627293 Pepperl+Fuchs 803586 SU18-40a/110/115/126a senzor za optična vlakna 1 kos (D x Š x V) 62.3 x 9 x 34.5 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2627293 Pepperl+Fuchs 803586 SU18-40a/110/115/126a senzor za optična vlakna 1 kos (D x Š x V) 62.3 x 9 x 34.5 mm
Opis
Domet skeniranja: do 150 mm (KLR-C02-2,2-2,0-K146), svetlobni vir: LED, vrsta svetlobe: rdeča, izmenična svetloba, 660 nm, izhod signala: 1 potisni-vlečni izhod NPN/ PNP, odporen proti kratkemu stiku, način preklopa: preklop svetlo/tema, preklopljiv, priključek: 2 m kabel, 4 x 0,14 mm2, PVC, delovna napetost: 10 ... 30 V DC, temperatura okolja: -10 ... 55 °C (14 ... 131°F)
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Obseg skeniranja: do 150 mm (KLR-C02-2.2-2.0-K146)
- Domet: do 450 mm (KLE-C01-2.2-2.0-K116)
- Oddajnik svetlobe: LED
- Vrsta svetlobe: rdeča, izmenična svetloba, 660 nm
- Omejitev tuje svetlobe: 10000 luksov
- Funkcionalne varnostne značilnosti
- MTTF tj : 690 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Indikatorji/kontrole
- Zaslon delovanja: LED zelena, statično osvetljeno napajanje, prikaz nizke napetosti: LED zelena utripajoča (približno 0,8 Hz), kratek stik: LED zelena utripajoča (približno 4 Hz)
- Prikaz funkcij: LED rumena: statično osvetljeno preklopno stanje, utripa, ko je funkcionalna rezerva premajhna
- Upravljalni elementi: gumb za učenje | Drsno stikalo 2 položaja: preklop svetlo/tema | Drsno stikalo 3 položaji: funkcije časovnika - časovnik izklopljen, zakasnitev vklopa 40 ms, zakasnitev izklopa 40 ms | Drsno stikalo 3 položaji: način delovanja - normalno, visoka hitrost preklopa, visoka ločljivost
- električni podatki
- Delovna napetost: 10 ... 30 V/DC
- Valovanje: 10%
- Tok brez obremenitve: ≤30mA
- Izhod:
- Izhod pred napako: 1 potisni-vlečni izhod NPN/PNP, odporen proti kratkemu stiku
- Tip preklopa: preklop svetlo/tema, preklopljiv
- Signalni izhod: 1 potisni-vlečni izhod NPN/PNP, odporen proti kratkemu stiku
- Preklopna napetost: največ 30 V DC
- Preklopni tok: največ 100 mA, uporovna obremenitev
- Padec napetosti: ≤ 2 V DC pri 100 mA; ≤ 0,7 V pri 10 mA
- Preklopna frekvenca: standardni način: 3 kHz, hitri način: 6 kHz, visoka ločljivost: 500 Hz
- Odzivni čas: standardni način: 160 µs, hitri način: 80 µs, visoka ločljivost: 1 ms
- Natančnost ponavljanja: ≤ 0,5 % nastavljenega obsega skeniranja
- Skladnost s standardi in smernicami
- Skladnost s standardi
- Standard za izdelek: EN 60947-5-2:2007 | IEC 60947-5-2:2007
- Odobritve in certifikati
- Odobritev UL: na seznamu cULus, vir energije razreda 2, ohišje tipa 1
- Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
- Okoljske razmere
- Temperatura okolja: -10 ... 55 °C (14 ... 131°F)
- Temperatura skladiščenja: -20 ... 70 °C (-4 ... 158°F)
- mehanski podatki
- Širina ohišja: 9 mm
- Višina ohišja: 34,5 mm
- Globina ohišja: 62,3 mm
- Vrsta zaščite: IP50
- Priključek: 2 m kabla, 4 x 0,14 mm 2 , PVC
- Material
- Ohišje: PC
- Masa: 45g
