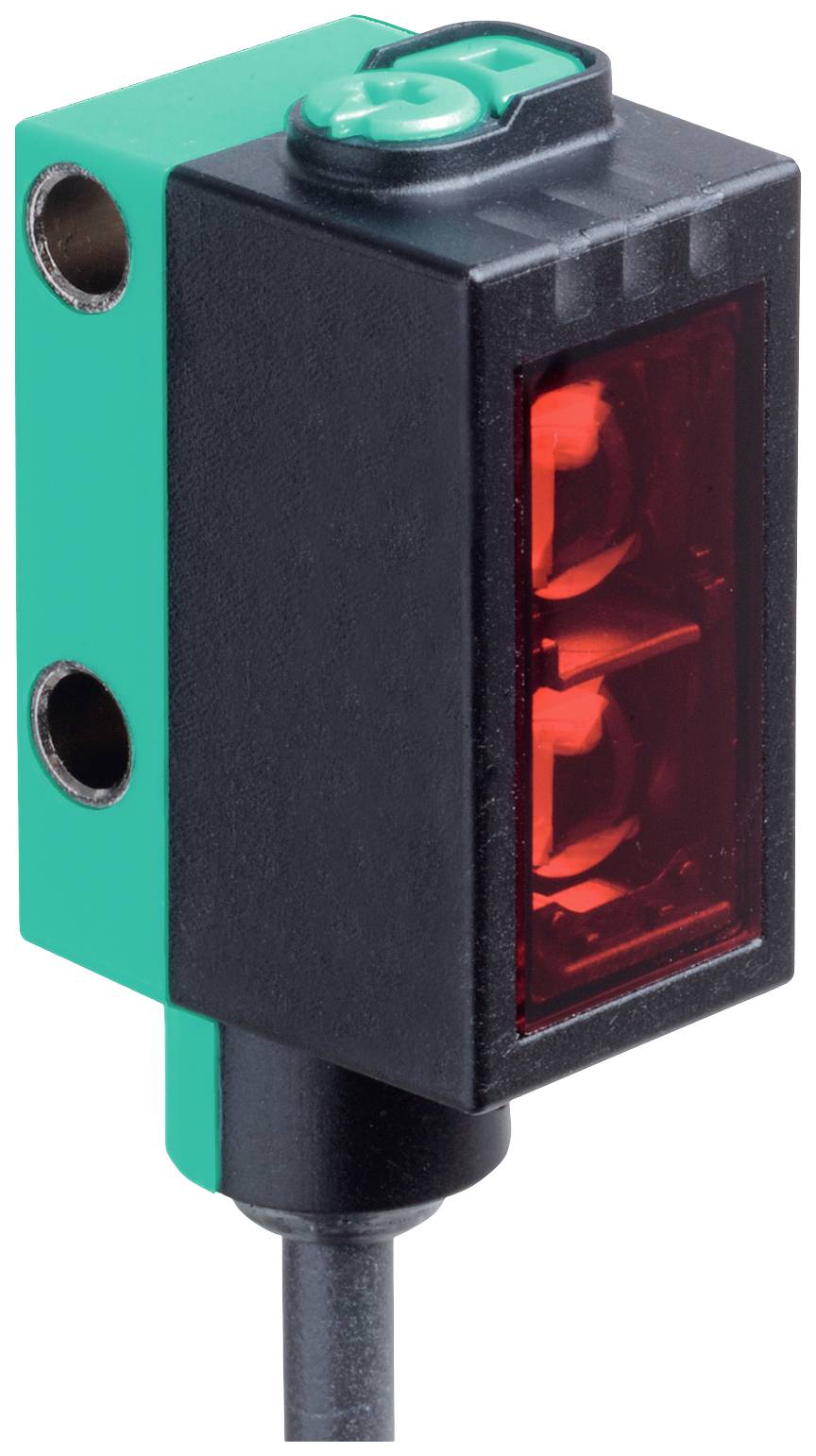

Slika je simbolična
Slika je simbolična
Pepperl+Fuchs odbojni fotoelektrični senzor OBR7500-R101-E5-0,3M-V1 267075-100446 nočno preklapljanje 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
odbojni fotoelektrični senzor
Funkcije
nočno preklapljanje
Maks. obratovalna napetost
30 V/DC
Priključek
M12, 4 -polni
Vrsta
OBR7500-R101-E5-0,3M-V1
Podatkovni list izdelka (PDF)
Število
Skupaj (139,99 € / Kos)
139,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta izdelka
odbojni fotoelektrični senzor
- Vrsta
OBR7500-R101-E5-0,3M-V1
- Funkcije
nočno preklapljanje
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Čas odziva
0.5 ms
- Kontakt
1 PNP
- Izhod
PNP, zapiralni
- Preklopna frekvenca
1000 Hz
- Priključek
M12, 4 -polni
- Dolžina kabla
0.3 m
- Material ohišja
polikarbonat
- Vrsta oddajnika
rdeča LED
10 m
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Širina
13.9 mm
- Višina
33.8 mm
- Globina
18.3 mm
- Mere
(Š x V x G) 13.9 x 33.8 x 18.3 mm
- Vsebina
1 kos
- Funkcija brezžičnega polnjenja
ne
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2627719 Pepperl+Fuchs odbojni fotoelektrični senzor OBR7500-R101-E5-0,3M-V1 267075-100446 nočno preklapljanje 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2627719 Pepperl+Fuchs odbojni fotoelektrični senzor OBR7500-R101-E5-0,3M-V1 267075-100446 nočno preklapljanje 1 kos
Opis
Območje delovanja: 0 ... 7,5 m, oddajnik svetlobe: LED, tip luči: rdeča, izmenična svetloba, signalni izhod: 1 PNP, odporen proti kratkemu stiku, zaščiten pred obrnjeno polarnostjo, tip preklopa: tip preklopa senzorja se lahko preklaplja. Stanje dobave je: Q - Pin4: PNP normalno odprt / temno preklapljanje nc - Pin2: odprt, priključek: fiksni kabel 300 mm s konektorjem M12 x 1, 4-polni, delovna napetost: 10 ... 30 V DC, temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -25 ... 60 °C (-13 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Območje delovanja: 0 ... Do 7,5 m
- Razdalja reflektorja: 0,03 ... Do 7,5 m
- Mejni doseg: 10 m
- Referenčni objekt: Reflektor H85-2
- Oddajnik svetlobe: LED
- Vrsta luči: rdeča, izmenična luč
- Identifikacija rizične skupine LED: prosta skupina
- Polarizacijski filter: da
- Premer svetlobne točke: približno 65 mm na razdalji 1 m
- Kot odpiranja: 3,7°
- Omejitev svetlobe okolice: EN 60947-5-2
- Funkcionalne varnostne značilnosti
- MTTF tj : 724 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Indikatorji/kontrole
- Prikaz delovanja: LED zelena: | statično vklop - vklop | utripa (4 Hz) - kratek stik
- Prikaz funkcij: LED rumena: | statična svetloba brez poti | statično izključeno - zaznan objekt | utripanje (4 Hz) - funkcionalna rezerva podgriz
- Kontrole: preklop svetlo/temno
- Kontrole: Nastavitev občutljivosti
- električni podatki
- Delovna napetost: 10 ... 30 V/DC
- Valovanje: največ 10 %.
- tok brez obremenitve:< 25 mA pri napajalni napetosti 24 V
- Zaščitni razred: III
- Izhod:
- Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dostave je: | Q - Pin4: PNP normalno odprt/temno preklapljanje | nc - Pin2: odprt
- Signalni izhod: 1 PNP, odporen na kratek stik, zaščiten pred obratno polarnostjo
- Preklopna napetost: največ 30 V DC
- Preklopni tok: največ 100 mA, uporovna obremenitev
- Kategorija uporabe: DC-12 in DC-13
- Padec napetosti: ≤ 1,5 V DC
- Preklopna frekvenca: 1000 Hz
- Odzivni čas: 0,5ms
- skladnost
- Komunikacijski vmesnik: IEC 61131-9
- Standard izdelka: EN 60947-5-2
- Odobritve in certifikati
- Odobritev UL: E87056, na seznamu cULus, napajalnik "Razred 2", rating tipa 1
- Okoljske razmere
- Temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel | -25 ... 60 °C (-13 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
- Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
- mehanski podatki
- Širina ohišja: 13,9 mm
- Višina ohišja: 33,8 mm
- Globina ohišja: 18,3 mm
- Stopnja zaščite: IP67 / IP69 / IP69K
- Priključek: fiksni kabel 300 mm s konektorjem M12 x 1, 4-polni
- Material
- Ohišje: PC (polikarbonat)
- Emisija svetlobe: PMMA
- Masa: cca 21 g
- Dolžina kabla 0,3 m
