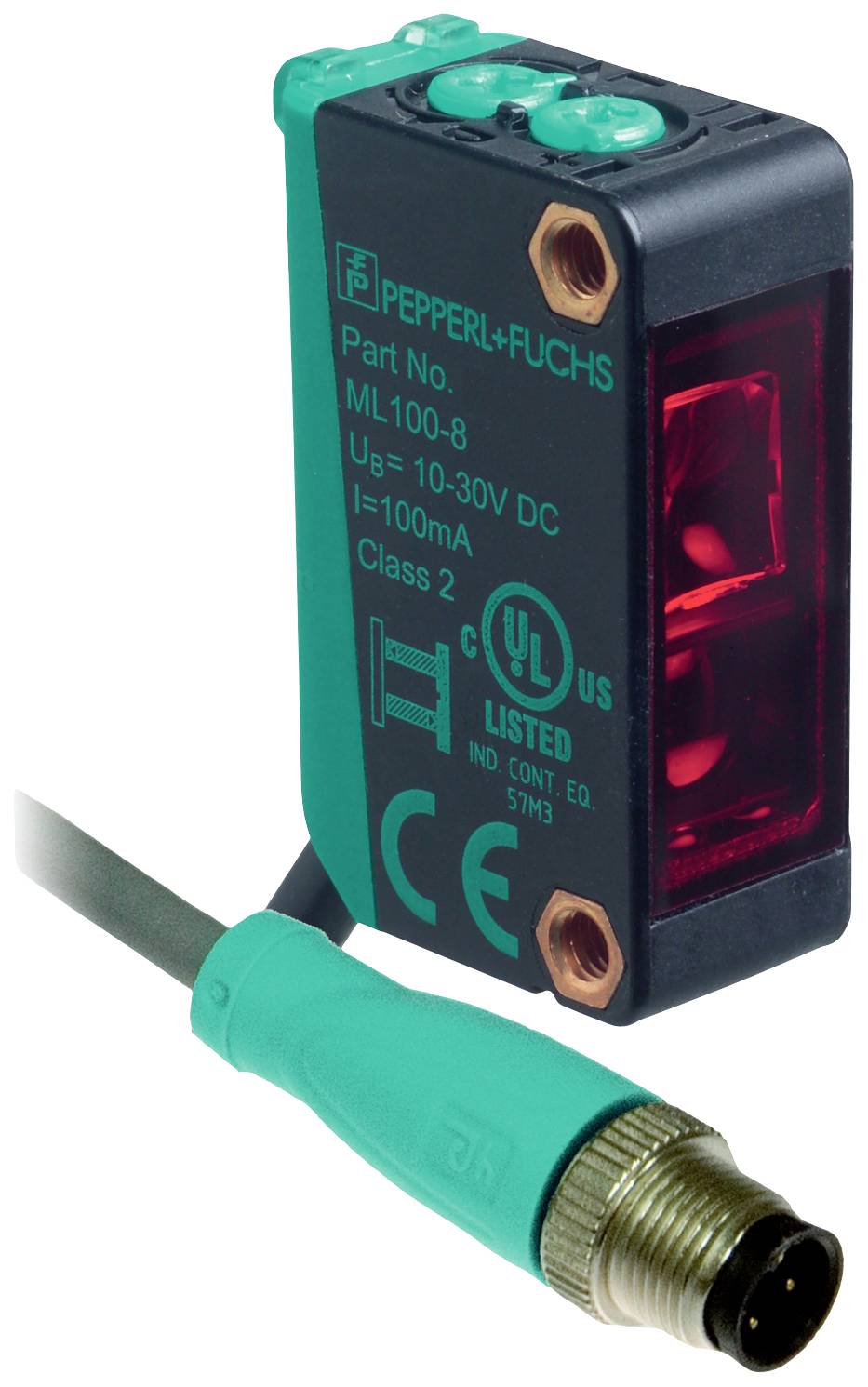

Pepperl+Fuchs odbojno svetlobno tipalo ML100-8-H-350-RT/33/103/115b 280019 dnevno preklapljanje 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
odbojno svetlobno tipalo
Funkcije
dnevno preklapljanje
Maks. obratovalna napetost
30 V/DC
Priključek
M12, 4 -polni
Vrsta
ML100-8-H-350-RT/33/103/115b
Podatkovni list izdelka (PDF)
Število
Skupaj (194,99 € / Kos)
194,99 €
z DDV
Tehnične specifikacije
- Vrsta izdelka
odbojno svetlobno tipalo
- Vrsta
ML100-8-H-350-RT/33/103/115b
- Funkcije
dnevno preklapljanje
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Čas odziva
1 ms
- Preklopna frekvenca
500 Hz
- Priključek
M12, 4 -polni
- Dolžina kabla
2 m
- Material ohišja
polikarbonat
- Vrsta oddajnika
rdeča LED
350 mm
- Značilnosti
z izločanjem ozadja
- Min. temperatura
-30 °C
- Maks. temperatura
60 °C
- Širina
11 mm
- Višina
31 mm
- Globina
20 mm
- Mere
(Š x V x G) 11 x 31 x 20 mm
- Vsebina
1 kos
- Funkcija brezžičnega polnjenja
ne
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2629203 Pepperl+Fuchs odbojno svetlobno tipalo ML100-8-H-350-RT/33/103/115b 280019 dnevno preklapljanje 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2629203 Pepperl+Fuchs odbojno svetlobno tipalo ML100-8-H-350-RT/33/103/115b 280019 dnevno preklapljanje 1 kos
Opis
Razpon zaznavanja: 5 ... 350 mm, oddajnik svetlobe: LED, vrsta luči: rdeča, izmenična svetloba, signalni izhod: 1 PNP izhod, odporen proti kratkemu stiku, zaščiten pred zamenjavo polarnosti, odprt kolektor, tip preklopa: tip preklopa senzorja je preklopljiv. Stanje dobave je: vklop luči, priključek: 2 m fiksni kabel z vtičem naprave M12 x 1, 4-polni, delovna napetost: 10 ... 30 V DC, temperatura okolja: -30 ... 60 °C (-22 ... 140F)
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Razpon zaznavanja: 5 ... 350 mm
- Obseg skeniranja min.: 5 ... 30 mm
- Največji obseg skeniranja: 5 ... 350 mm
- Območje nastavitve: 30 ... 350 mm
- Referenčni predmet: standardna bela, 100 mm x 100 mm
- Oddajnik svetlobe: LED
- Vrsta luči: rdeča, izmenična luč
- Polarizacijski filter: št
- Črno-bela razlika (6%/90%):< 18 % pri 350 mm
- Premer svetlobne točke: približno 20 mm na razdalji 350 mm
- Kot odpiranja: približno 4 °
- Oddajanje svetlobe: čelno
- Omejitev svetlobe okolja: EN 60947-5-2:2007+A1:2012
- Funkcionalne varnostne značilnosti
- MTTF tj : 860 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Indikatorji/kontrole
- Prikaz delovanja: LED zelena: Vklopljeno omrežje (vklopljeno)
- Prikaz funkcij: LED rumena: zasveti, ko je predmet zaznan
- Kontrole: nastavitev območja zaznavanja
- Kontrole: preklop svetlo/temno
- električni podatki
- Delovna napetost: 10 ... 30 V/DC
- Valovanje: največ 10 %.
- tok brez obremenitve:< 20 mA
- Izhod:
- Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dobave je: vklop luči
- Signalni izhod: 1 PNP izhod, odporen proti kratkemu stiku, zaščita pred obratno polarnostjo, odprt kolektor
- Preklopna napetost: največ 30 V DC
- Preklopni tok: največ 100 mA, uporovna obremenitev
- Padec napetosti: ≤ 1,5 V DC
- Preklopna frekvenca: 500 Hz
- Odzivni čas: 1ms
- skladnost
- Standard izdelka: EN 60947-5-2
- Odobritve in certifikati
- Skladnost z EAC: TR CU 020/2011
- Priznanje UL: na seznamu cULus, napajalnik razreda 2 ali napajalnik na seznamu UL z omejeno izhodno napetostjo z (po možnosti integrirano) varovalko (največ 3,3 A v skladu z UL248), ohišje tipa 1
- Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
- Okoljske razmere
- Temperatura okolja: -30 ... 60 °C (-22 ... 140F)
- Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
- mehanski podatki
- Širina ohišja: 11 mm
- Višina ohišja: 31 mm
- Globina ohišja: 20 mm
- Vrsta zaščite: IP67
- Priključek: 2 m fiksni kabel s priključkom za napravo M12 x 1, 4-polni
- Material
- Ohišje: PC (polikarbonat)
- Emisija svetlobe: PMMA
- Masa: cca 60 g
- Pritezni moment za pritrditev vijakov: 0,6 Nm
- Dolžina kabla 2 m
