Name: Pepperl+Fuchs odbojno svetlobno tipalo ML100-8-H-3704 243103 dnevno preklapljanje 1 kos
Brand: Pepperl+Fuchs
SKU: 2627759
Availability: BackOrder

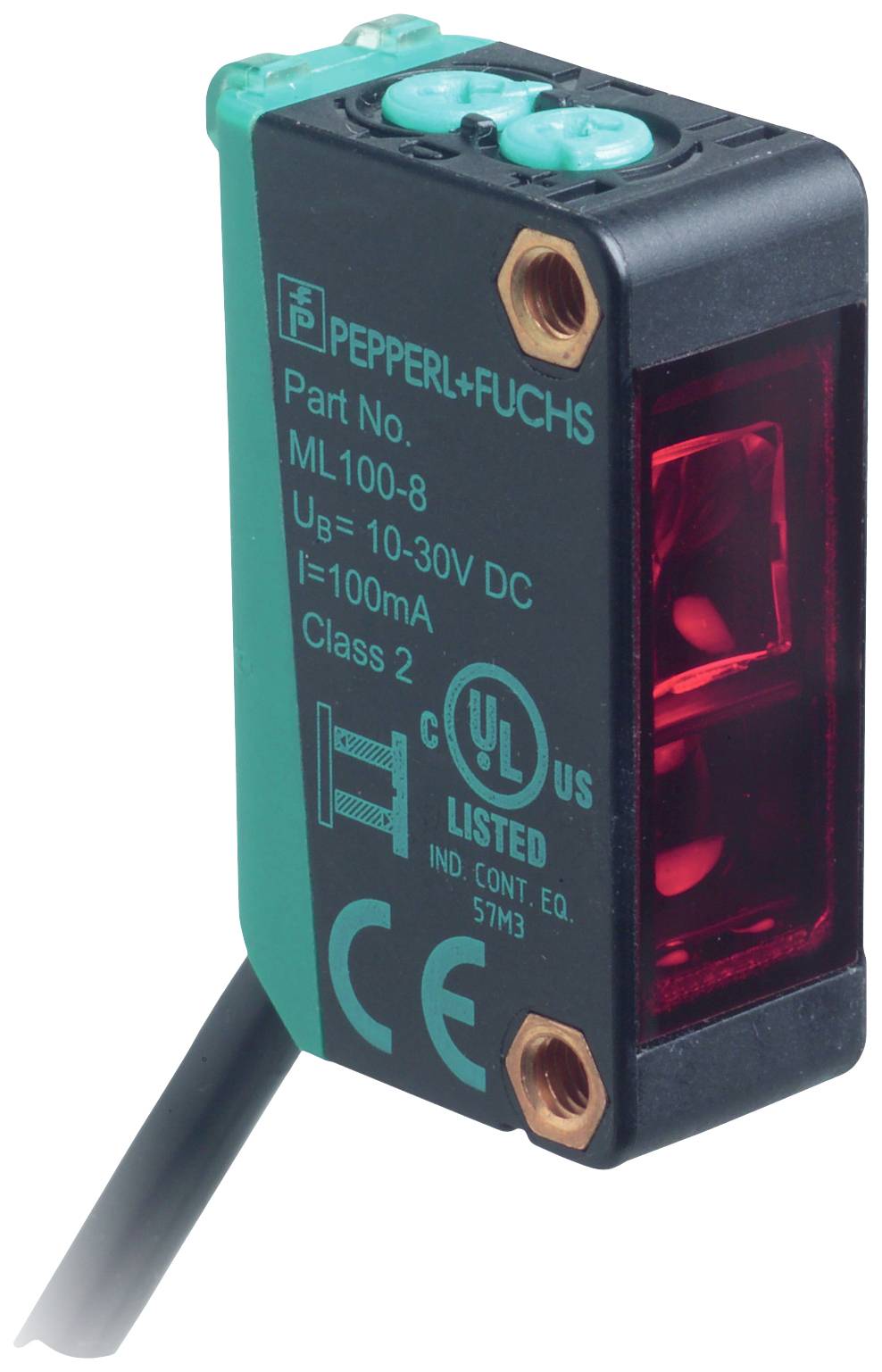

Pravokoten, črn senzor z zelenim robom, na katerem piše 'PEPPERL+FUCHS' in tehnični podatki, kot sta napetost in jakost toka.

Slika je simbolična

Vrsta izdelka

odbojno svetlobno tipalo

Funkcije

dnevno preklapljanje

Maks. obratovalna napetost

30 V/DC

Priključek

moški konektor, 4-polni

Vrsta

ML100-8-H-3704

Podatkovni list izdelka (PDF)

Dostava čet.,3.12.

Število

kos - zaloga Nemčija

Skupaj (199,99 € / Kos)

199,99 €

z DDV

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: odbojno svetlobno tipalo

Vrsta: ML100-8-H-3704

Funkcije: dnevno preklapljanje

Min. obratovalna napetost: 10 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 10 - 30 V/DC

Čas odziva: 1 ms

Izhod: PNP

Preklopna frekvenca: 500 Hz

Priključek: moški konektor, 4-polni

Dolžina kabla: 0.265 m

Material ohišja: PC

Vrsta oddajnika: rdeča LED

: 350 mm

Min. temperatura: -30 °C

Maks. temperatura: 60 °C

Širina: 11 mm

Višina: 31 mm

Globina: 20 mm

Mere: (Š x V x G) 11 x 31 x 20 mm

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2627759 Pepperl+Fuchs odbojno svetlobno tipalo ML100-8-H-3704 243103 dnevno preklapljanje 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2627759 Pepperl+Fuchs odbojno svetlobno tipalo ML100-8-H-3704 243103 dnevno preklapljanje 1 kos

Opis

Razpon zaznavanja: 5 ... 350 mm, oddajnik svetlobe: LED, vrsta luči: rdeča, izmenična svetloba, signalni izhod: 1 izhod PNP, odporen proti kratkemu stiku, zaščiten pred zamenjavo polarnosti, odprt kolektor, tip preklopa: tip preklopa senzorja je preklopljiv. Stanje dobave je: vklop luči, priključek: fiksni kabel 265 mm s Stocko vtičem, 4-polni, delovna napetost: 10 ... 30 V DC, temperatura okolja: -30 ... 60 °C (-22 ... 140F)

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Razpon zaznavanja: 5 ... 350 mm
Obseg skeniranja min.: 5 ... 30 mm
Največji obseg skeniranja: 5 ... 350 mm
Območje nastavitve: 30 ... 350 mm
Referenčni predmet: standardna bela, 100 mm x 100 mm
Oddajnik svetlobe: LED
Vrsta luči: rdeča, izmenična luč
Polarizacijski filter: št
Črno-bela razlika (6%/90%):< 18 % pri 350 mm
Premer svetlobne točke: približno 20 mm na razdalji 350 mm
Kot odpiranja: približno 4 °
Oddajanje svetlobe: čelno
Omejitev svetlobe okolja: EN 60947-5-2:2007+A1:2012
Funkcionalne varnostne značilnosti
MTTF tj : 860 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Indikatorji/kontrole
Prikaz delovanja: LED zelena: Vklopljeno omrežje (vklopljeno)
Prikaz funkcij: LED rumena: zasveti, ko je predmet zaznan
Kontrole: nastavitev območja zaznavanja
Kontrole: preklop svetlo/temno
električni podatki
Delovna napetost: 10 ... 30 V/DC
Valovanje: največ 10 %.
tok brez obremenitve:< 20 mA
Izhod:
Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dobave je: vklop luči
Signalni izhod: 1 PNP izhod, odporen proti kratkemu stiku, zaščita pred obratno polarnostjo, odprt kolektor
Preklopna napetost: največ 30 V DC
Preklopni tok: največ 100 mA, uporovna obremenitev
Padec napetosti: ≤ 1,5 V DC
Preklopna frekvenca: 500 Hz
Odzivni čas: 1ms
skladnost
Standard izdelka: EN 60947-5-2
Odobritve in certifikati
Skladnost z EAC: TR CU 020/2011
Priznanje UL: na seznamu cULus, napajalnik razreda 2 ali napajalnik na seznamu UL z omejeno izhodno napetostjo z (po možnosti integrirano) varovalko (največ 3,3 A v skladu z UL248), ohišje tipa 1
Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -30 ... 60 °C (-22 ... 140F)
Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
mehanski podatki
Širina ohišja: 11 mm
Višina ohišja: 31 mm
Globina ohišja: 20 mm
Vrsta zaščite: IP67
Priključek: fiksni kabel 265 mm s Stocko vtičem, 4-polni
Material
Ohišje: PC (polikarbonat)
Emisija svetlobe: PMMA
Masa: cca 50 g
Pritezni moment za pritrditev vijakov: 0,6 Nm
Dolžina kabla 0,265 m
