Name: Pepperl+Fuchs senzor induktiven IA6-12GM50-IU-V1 70109006 M12 kvazi zvezna vgradnja analogni
Brand: Pepperl+Fuchs
SKU: 2628000
Availability: BackOrder

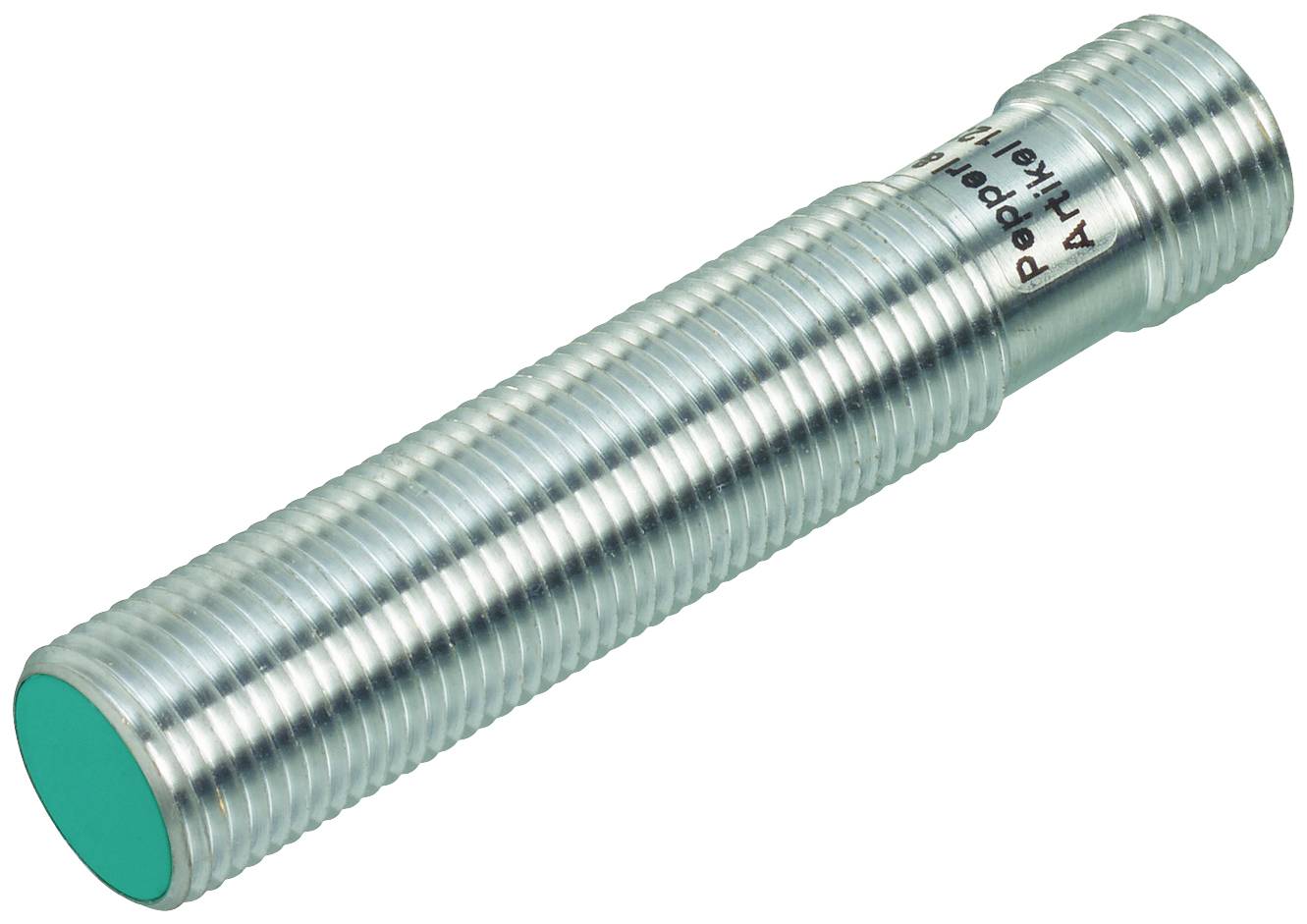

Valjast kovinski predmet z nažlebljeno površino in zelenim koncem, verjetno senzor ali tehnična komponenta.

Slika je simbolična

Vrsta izdelka

senzor

Maks. obratovalna napetost

30 V

Izhod

analogni

Izvedba

induktiven

Priključek

vtič M12, 4-polni

Podatkovni list izdelka (PDF)

Dostava pet.,4.12.

Število

kos - zaloga Nemčija

Skupaj (269,00 € / Kos)

269,00 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: senzor

Vrsta: IA6-12GM50-IU-V1

Min. obratovalna napetost: 15 V/DC

Maks. obratovalna napetost: 30 V

Obratovalna napetost: 15 - 30 V

Izhod: analogni

Material ohišja: medenina

Izvedba: induktiven

Material - lastnosti: kromiran

Vrsta namestitve: kvazi zvezna vgradnja

Vgradna velikost (senzor): M12

Priključek: vtič M12, 4-polni

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP67

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

Preklopna frekvenca: 1000 Hz

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628000 Pepperl+Fuchs senzor induktiven IA6-12GM50-IU-V1 70109006 M12 kvazi zvezna vgradnja analogni

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628000 Pepperl+Fuchs senzor induktiven IA6-12GM50-IU-V1 70109006 M12 kvazi zvezna vgradnja analogni

Opis

Namestitev: skoraj poravnana, vrsta izhoda: analogni tokovni izhod ali analogni napetostni izhod, delovna napetost: 15 ... 30 V, valovitost 20% UB

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Vrsta izhoda: analogni tokovni izhod ali analogni napetostni izhod
Namestitev: skoraj poravnana
Izhodna polarnost: DC
Pogonski element: konstrukcijsko jeklo, npr. B. 1.0037, S235JR (prej St37-2) | 18 mm x 18 mm x 1 mm
redukcijski faktor r Al : 0,33
redukcijski faktor r Cu : 0,28
redukcijski faktor r V2A (1,4301) : 0,8
redukcijski faktor r gospa : 0,43
Merilno območje: 0 ... 6 mm
Vrsta izhoda: 4-žilni
značilnosti
pogoji namestitve
A: 2 mm
Š: 12 mm
C: 18 mm
F: 14 mm
Delovna napetost: 15 ... 30 V, valovanje 20% U B
Mejna frekvenca (3dB): 1000 Hz
Zaščita pred obratno polarnostjo: da
Zaščita pred kratkim stikom: da
Ponovljivost: ±0,32 mm
Ločljivost: 0 ... 1 µm
Tok brez obremenitve: ≤10mA
Funkcionalne varnostne značilnosti
MTTF tj : 551 a
Diagnostična pokritost (DC): 0%
analogni izhod
Vrsta izhoda: 0 ... 10V / 4 ... 20 mA
Obremenitveni upor: tokovni izhod A2: 0,4 kΩ (U B =15V) / 1kΩ (U B =30V)
Obremenitveni tok: napetostni izhod A1: ≤ 15 mA
Čas obnovitve: 20ms
Ničelna točka tolerance nastavitve: ≤ ± 10 % končne vrednosti
Temperaturni premik: ± 5% (0 ... 70 °C) | ±10% (-25... 0 °C)
Valovanje: 20%
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | IEC 60947-5-2:2007 | EN60947-5-7:2003 | IEC 60947-5-7:2003
Odobritve in certifikati
Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -25 ... 70 °C (-13 ... 158°F)
mehanski podatki
Vrsta priključka: konektor naprave M12 x 1, 4-polni
Material ohišja: medenina, kromirano
Lice: PBT
Vrsta zaščite: IP67
Masa: 27g
