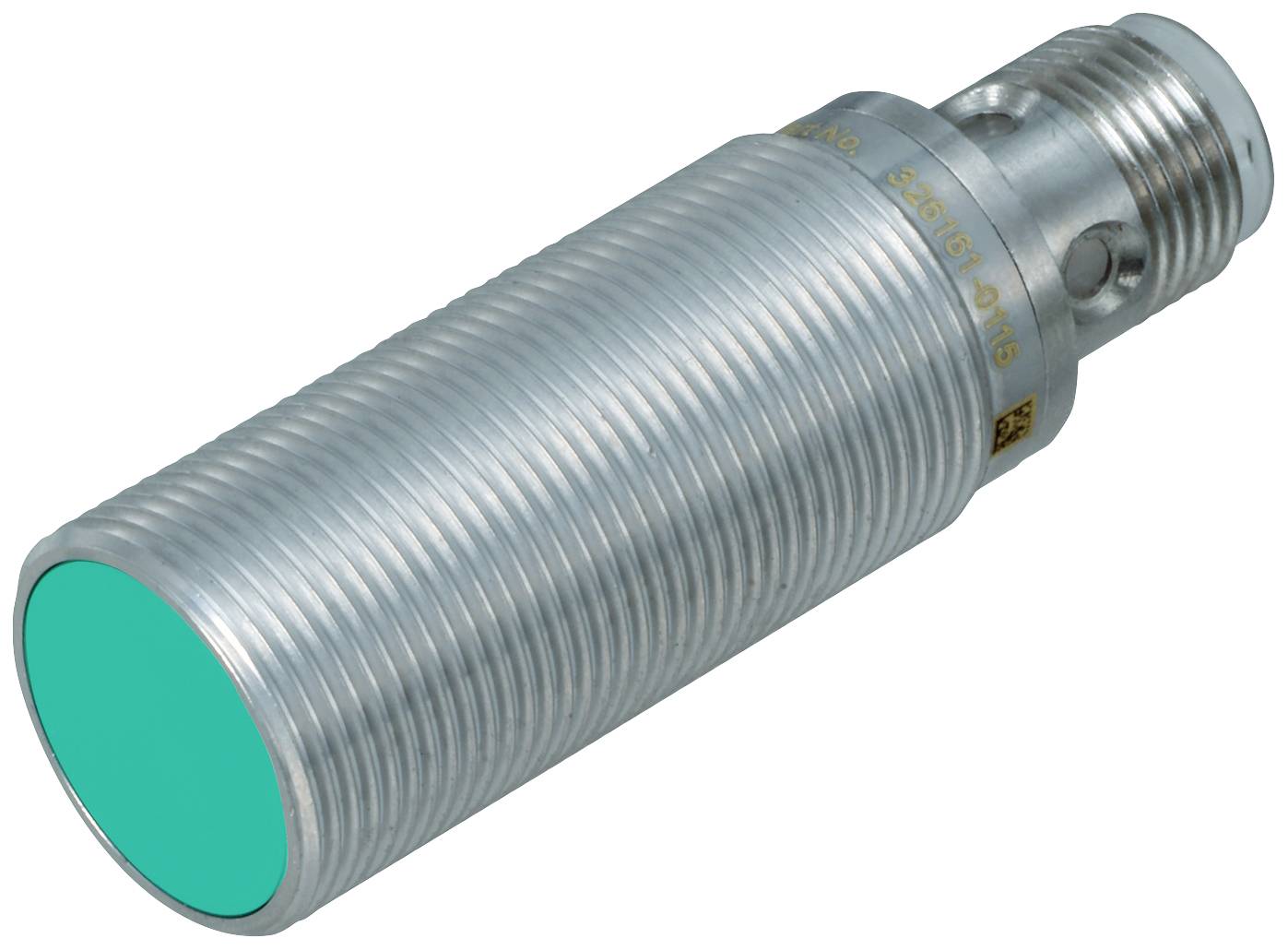

Pepperl+Fuchs senzor induktiven NBB5-18GM40-E0-V1 326161-0116 M18 zvezna vgradnja NPN (Ø) 18 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor
Maks. obratovalna napetost
36 V
Kontakt
1 zapiralo
Preklopna razdalja (maks.)
5 mm
Izhod
NPN
Podatkovni list izdelka (PDF)
Število
Skupaj (91,99 € / Kos)
91,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta izdelka
senzor
- Vrsta
NBB5-18GM40-E0-V1
- Min. obratovalna napetost
5 V
- Maks. obratovalna napetost
36 V
- Obratovalna napetost
5 - 36 V
- Kontakt
1 zapiralo
- Preklopna razdalja (maks.)
5 mm
- Izhod
NPN
- Material ohišja
medenina
- Izvedba
induktiven
- Vrsta namestitve
zvezna vgradnja
- Vgradna velikost (senzor)
M18
- Priključek
vtič
- Min. temperatura
-40 °C
- Maks. temperatura
85 °C
IP68
- Premer
18 mm
- Mere
(Ø) 18 mm
- Vsebina
1 kos
- Funkcija brezžičnega polnjenja
ne
- Preklopna frekvenca
1950 Hz
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2627872 Pepperl+Fuchs senzor induktiven NBB5-18GM40-E0-V1 326161-0116 M18 zvezna vgradnja NPN (Ø) 18 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2627872 Pepperl+Fuchs senzor induktiven NBB5-18GM40-E0-V1 326161-0116 M18 zvezna vgradnja NPN (Ø) 18 mm
Opis
Preklopna razdalja: 5 mm, namestitev: podometna, preklopna funkcija: kontakt (NO), vrsta izhoda: NPN, delovna napetost: 5 ... 36 V, delovni tok: 0 ... 200 mA
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Preklopna funkcija: vzpostavi kontakt (NO)
- Vrsta izhoda: NPN
- Razdalja zaznavanja: 5 mm
- Montaža: podometno
- Izhodna polarnost: DC
- Zagotovljena preklopna razdalja: 0 ... 4,05 mm
- Pogonski element: konstrukcijsko jeklo, npr. B. 1.0037, S235JR (prej St37-2) | 18 mm x 18 mm x 1 mm
- redukcijski faktor r Al : 0,35
- redukcijski faktor r Cu : 0,29
- redukcijski faktor r V2A (1,4301) : 0,73
- redukcijski faktor r gospa : 0,44
- Vrsta izhoda: 3-žilni
- značilnosti
- Delovna napetost: 5 ... 36 V
- Preklopna frekvenca: 0 ... 1950 Hz
- Histereza: običajno 5 %
- Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
- Zaščita pred kratkim stikom: taktiranje
- Padec napetosti: ≤ 1V
- Obratovalni tok: 0 ... 200 mA
- Preostali tok: 20 µA max
- Tok brez obremenitve: ≤10mA
- Zakasnitev pripravljenosti: ≤ 10 ms
- Prikaz preklopnega stanja: LED z več luknjami, rumena
- Funkcionalne varnostne značilnosti
- MTTF tj : 1721 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- skladnost
- Skladnost z LABS: VDMA 24364-A1/B2/C1/T100°CW
- Skladnost s standardi in smernicami
- Skladnost s standardi
- Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Odobritve in certifikati
- Skladnost z EAC: TR CU 020/2011
- Zaščitni razred II
- Nazivna izolacijska napetost: 36 V
- Nazivna impulzna vzdržljivost napetosti: 500 V
- Odobritev UL: na seznamu cULus, splošni namen, vir energije razreda 2
- Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
- Okoljske razmere
- Temperatura okolja: -40 ... 85 °C (-40 ... 185F)
- Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
- mehanski podatki
- Vrsta povezave: vtič naprave
- Material ohišja: medenina, prevlečena z belim bronom
- Lice: PBT, zelena
- Vrsta zaščite: IP68
- Vtič
- Navoj: M12 x 1
- Število polov: 3
- Masa: 55g
- Navor privijanja: 0 ... 30 Nm
- Splošne informacije
- Obseg dobave: Dobavljeno z 2 maticama z zaklepnimi zobmi
