Name: Pepperl+Fuchs senzor induktiven NBN40-U4L-Z2 233002 nezvezna vgradnja dvožični
Brand: Pepperl+Fuchs
SKU: 2627878
Availability: BackOrder

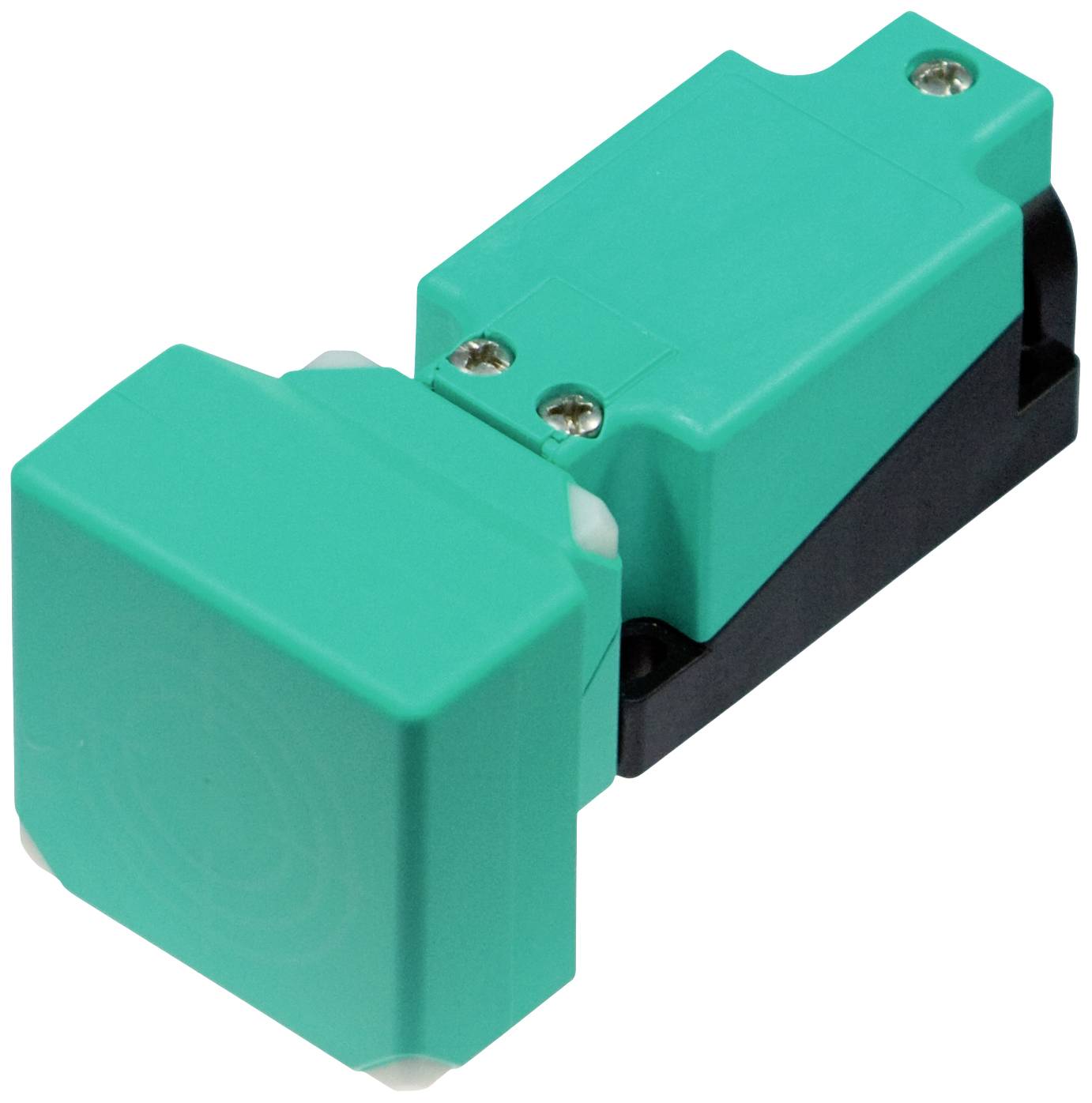

Kvadraten, zelen približevalni stikač s črno osnovo. Ima dve vidni vijaki na vrhu.

Slika je simbolična

Vrsta izdelka

senzor

Maks. obratovalna napetost

60 V/DC

Kontakt

1 odpiralo

1 zapiralo

Preklopna razdalja (maks.)

40 mm

Izhod

dvožični

Podatkovni list izdelka (PDF)

Dostava čet.,5.11.

Število

kos - zaloga Nemčija

Skupaj (154,99 € / Kos)

154,99 €

z DDV

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: senzor

Vrsta: NBN40-U4L-Z2

Min. obratovalna napetost: 5 V/DC

Maks. obratovalna napetost: 60 V/DC

Obratovalna napetost: 5 - 60 V/DC

Kontakt: 1 odpiralo
1 zapiralo

Preklopna razdalja (maks.): 40 mm

Izhod: dvožični

Material ohišja: PA

Izvedba: induktiven

Vrsta namestitve: nezvezna vgradnja

Priključek: vijačna sponka

Min. temperatura: -25 °C

Maks. temperatura: 85 °C

: IP68
IP69K (v vgrajenem stanju)

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

Preklopna frekvenca: 100 Hz

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2627878 Pepperl+Fuchs senzor induktiven NBN40-U4L-Z2 233002 nezvezna vgradnja dvožični

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2627878 Pepperl+Fuchs senzor induktiven NBN40-U4L-Z2 233002 nezvezna vgradnja dvožični

Opis

Območje zaznavanja: 40 mm, namestitev: neporavnana, preklopna funkcija: normalno odprto/zaprto (NO/NC), vrsta izhoda: dvožilni, delovna napetost: 5 ... 60 V DC, delovni tok: 2 ... 200 mA

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: zapiranje/odpiranje (NO/NC)
Vrsta izhoda: dvožilni
Razdalja zaznavanja: 40 mm
Montaža: ni podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 32,4 mm
Realna preklopna razdalja: 36 ... 44 mm običajno 40 mm
redukcijski faktor r Al : 0,39
redukcijski faktor r Cu : 0,37
redukcijski faktor r V2A (1,4301) : 0,76
Vrsta izhoda: 2-žilni
značilnosti
Delovna napetost: 5 ... 60 V DC
Preklopna frekvenca: 0 ... 100 Hz
Histereza: 1 ... 10 običajno 5%
Zaščita pred obrnjeno polarnostjo: tolerantna obrnjena polarnost
Zaščita pred kratkim stikom: taktiranje
Padec napetosti: ≤ 5V
Padec napetosti na I L
Padec napetosti I L = 100 mA, preklopni element vklopljen: ... 5 v
Nazivna izolacijska napetost: 60 V
Obratovalni tok: 2 ... 200 mA
Preostali tok: 0 ... 1 mA običajno 0,7 mA
Prikaz preklopnega stanja: 2 LED, rumeni
Funkcionalne varnostne značilnosti
MTTF tj : 1170 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobritve in certifikati
Zaščitni razred II
Nazivna izolacijska napetost: 60 V
Nazivna impulzna vzdržljivost napetosti: 800 V
Odobritev UL: na seznamu cULus, za splošne namene
Odobritev CCC: Potrjeno s Kitajsko obvezno certificiranje (CCC)
Okoljske razmere
Temperatura okolja: -25 ... 85 °C (-13 ... 185F)
Temperatura skladiščenja: -25 ... 85 °C (-13 ... 185F)
mehanski podatki
Vrsta povezave: vijačne sponke
Navodila za priključitev: Na eno priključno točko lahko namestite največ 2 vodnika z enakim presekom! | Zatezni moment 1,2 Nm + 10 %
Prerez žice: do 2,5 mm 2
Najmanjši presek žice: brez končnih obročkov žice 0,5 mm 2 , z obroči 0,34 mm 2
Največji presek žice: brez končnih obročkov žice 2,5 mm 2 , z obročki 1,5 mm 2
Material ohišja: PA/kovina
Obraz: PA
Spodnje črke: kovina
Stopnja zaščite: IP68 / IP69K
Masa: 225g
Opomba: Zatezni moment: 1,8 Nm (ohišje)

Opis

Izvedba

Splošni podatki
Preklopna funkcija: zapiranje/odpiranje (NO/NC)
Vrsta izhoda: dvožilni
Razdalja zaznavanja: 40 mm
Montaža: ni podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 32,4 mm
Realna preklopna razdalja: 36 ... 44 mm običajno 40 mm
redukcijski faktor r Al : 0,39
redukcijski faktor r Cu : 0,37
redukcijski faktor r V2A (1,4301) : 0,76
Vrsta izhoda: 2-žilni
značilnosti
Delovna napetost: 5 ... 60 V DC
Preklopna frekvenca: 0 ... 100 Hz
Histereza: 1 ... 10 običajno 5%
Zaščita pred obrnjeno polarnostjo: tolerantna obrnjena polarnost
Zaščita pred kratkim stikom: taktiranje
Padec napetosti: ≤ 5V
Padec napetosti na I L
Padec napetosti I L = 100 mA, preklopni element vklopljen: ... 5 v
Nazivna izolacijska napetost: 60 V
Obratovalni tok: 2 ... 200 mA
Preostali tok: 0 ... 1 mA običajno 0,7 mA
Prikaz preklopnega stanja: 2 LED, rumeni
Funkcionalne varnostne značilnosti
MTTF tj : 1170 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobritve in certifikati
Zaščitni razred II
Nazivna izolacijska napetost: 60 V
Nazivna impulzna vzdržljivost napetosti: 800 V
Odobritev UL: na seznamu cULus, za splošne namene
Odobritev CCC: Potrjeno s Kitajsko obvezno certificiranje (CCC)
Okoljske razmere
Temperatura okolja: -25 ... 85 °C (-13 ... 185F)
Temperatura skladiščenja: -25 ... 85 °C (-13 ... 185F)
mehanski podatki
Vrsta povezave: vijačne sponke
Navodila za priključitev: Na eno priključno točko lahko namestite največ 2 vodnika z enakim presekom! | Zatezni moment 1,2 Nm + 10 %
Prerez žice: do 2,5 mm 2
Najmanjši presek žice: brez končnih obročkov žice 0,5 mm 2 , z obroči 0,34 mm 2
Največji presek žice: brez končnih obročkov žice 2,5 mm 2 , z obročki 1,5 mm 2
Material ohišja: PA/kovina
Obraz: PA
Spodnje črke: kovina
Stopnja zaščite: IP68 / IP69K
Masa: 225g
Opomba: Zatezni moment: 1,8 Nm (ohišje)
