Name: Pepperl+Fuchs senzor induktiven NBN50-U1K-E2 316607-0004 nezvezna vgradnja PNP
Brand: Pepperl+Fuchs
SKU: 2628306
Availability: BackOrder

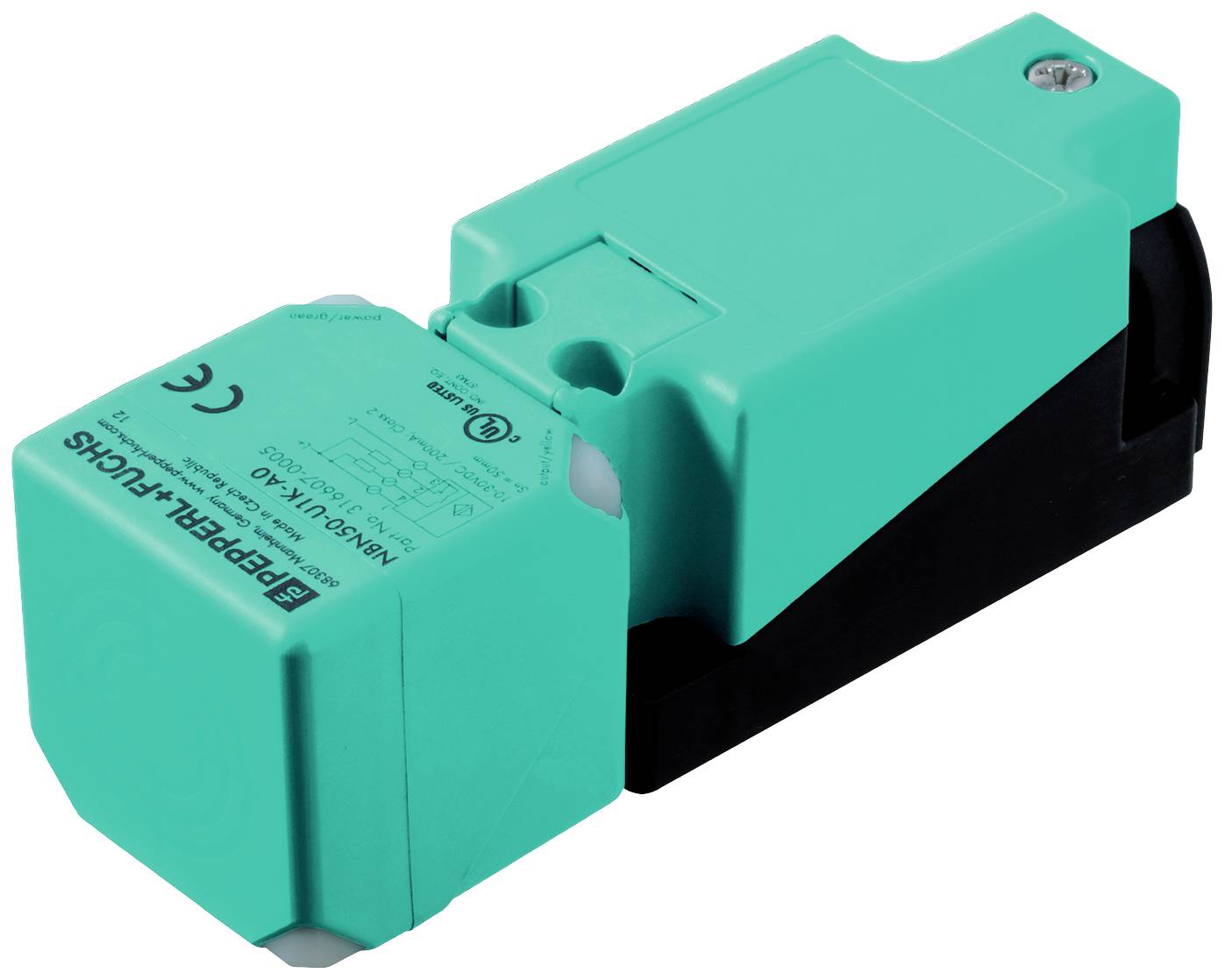

Induktivni bližinski senzor v turkizni barvi s črno podlago, označen s CE logotipom in tehničnimi specifikacijami na površini.

Slika je simbolična

Vrsta izdelka

senzor

Maks. obratovalna napetost

30 V/DC

Kontakt

1 zapiralo

Preklopna razdalja (maks.)

50 mm

Izhod

PNP

Podatkovni list izdelka (PDF)

Dostava pet.,11.12.

Število

kos - zaloga Nemčija

Skupaj (159,99 € / Kos)

159,99 €

z DDV

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: senzor

Vrsta: NBN50-U1K-E2

Min. obratovalna napetost: 10 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 10 - 30 V/DC

Kontakt: 1 zapiralo

Preklopna razdalja (maks.): 50 mm

Izhod: PNP

Material ohišja: poliamid

Izvedba: induktiven

Vrsta namestitve: nezvezna vgradnja

Priključek: vijačna sponka

Značilnosti: LED zaslon

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP68
IP69

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

Preklopna frekvenca: 40 Hz

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628306 Pepperl+Fuchs senzor induktiven NBN50-U1K-E2 316607-0004 nezvezna vgradnja PNP

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628306 Pepperl+Fuchs senzor induktiven NBN50-U1K-E2 316607-0004 nezvezna vgradnja PNP

Opis

Preklopna razdalja: 50 mm, namestitev: neporavnana, preklopna funkcija: kontakt (NO), vrsta izhoda: PNP, delovna napetost: 10 ... 30 V DC, delovni tok: 0 ... 200 mA

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: vzpostavi kontakt (NO)
Vrsta izhoda: PNP
Razdalja zaznavanja: 50 mm
Montaža: ni podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 40,5 mm
Realna preklopna razdalja: 45 ... tip 55 mm
redukcijski faktor r Al : 0,5
redukcijski faktor r Cu : 0,49
redukcijski faktor r V2A (1,4301) : 0,78
redukcijski faktor r gospa : 0,55
Vrsta izhoda: 3-žilni
lastnosti
Delovna napetost: 10 ... 30 V/DC
Preklopna frekvenca: 0 ... 40Hz
Histereza: običajno 5 %
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Padec napetosti: ≤ 2V
Obratovalni tok: 0 ... 200 mA
Preostali tok: 0 ... 0,5 mA
Tok brez obremenitve: ≤20mA
Zakasnitev pripravljenosti: 80 ms
Prikaz delovne napetosti: LED, zelena
Prikaz preklopnega stanja: LED, rumena
Funkcionalne varnostne značilnosti
MTTF tj : 929 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobritve in certifikati
Odobritev UL: na seznamu cULus, za splošne namene
Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -25 ... 70 °C (-13 ... 158°F)
Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
mehanski podatki
Vrsta povezave: vijačne sponke
Navodila za priključitev: Na eno priključno točko lahko namestite največ 2 vodnika z enakim presekom! | Zatezni moment 1,2 Nm + 10 %
Prerez žice: do 2,5 mm 2
Najmanjši presek žice: brez končnih obročkov žice 0,5 mm 2 , z obroči 0,34 mm 2
Največji presek žice: brez končnih obročkov žice 2,5 mm 2 , z obročki 1,5 mm 2
Material ohišja: PA
Obraz: PA
Osnova ohišja: plastika
Stopnja zaščite: IP68 / IP69
Masa: 225g
Opomba: Zatezni moment: 1,8 Nm (ohišje)
