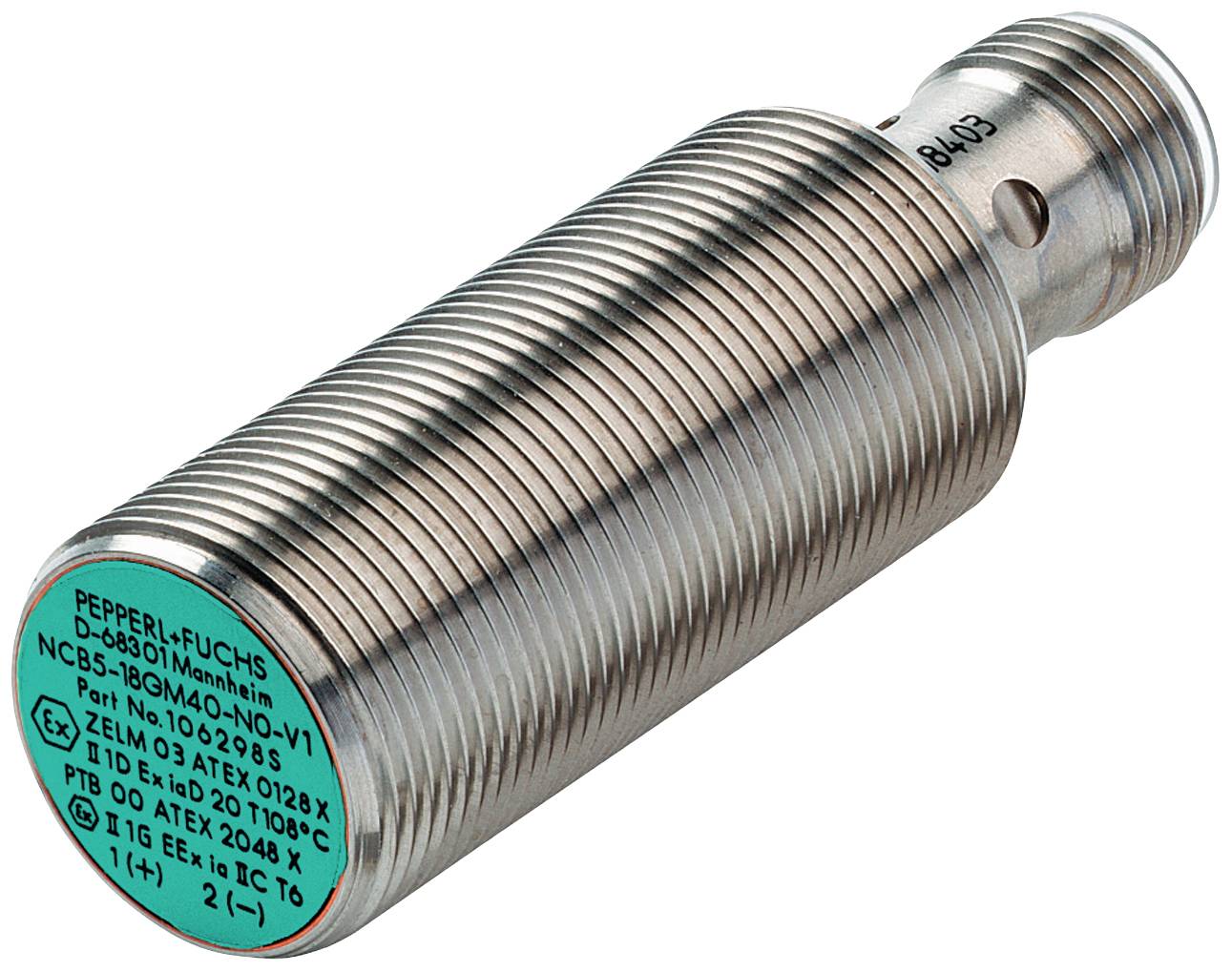

Pepperl+Fuchs senzor induktiven NCB5-18GM40-N0-V1 70133057 M18 zvezna vgradnja NAMUR (Ø x D) 18 mm x 55 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor
Maks. obratovalna napetost
8.2 V
Kontakt
1 odpiralo
Preklopna razdalja (maks.)
5 mm
Izhod
NAMUR
Podatkovni list izdelka (PDF)
Število
Skupaj (104,99 € / Kos)
104,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta izdelka
senzor
- Vrsta
NCB5-18GM40-N0-V1
- Maks. obratovalna napetost
8.2 V
- Obratovalna napetost
8.2 V (max)
- Kontakt
1 odpiralo
- Preklopna razdalja (maks.)
5 mm
- Izhod
NAMUR
- Material ohišja
legirano jeklo V2A
- Izvedba
induktiven
- Material - lastnosti
nerjavni
- Vrsta namestitve
zvezna vgradnja
- Vgradna velikost (senzor)
M18
- Priključek
vtič
- Značilnosti
LED zaslon
- Min. temperatura
-25 °C
- Maks. temperatura
100 °C
IP66
IP67
- Dolžina
55 mm
- Premer
18 mm
- Mere
(Ø x D) 18 mm x 55 mm
- Vsebina
1 kos
- Funkcija brezžičnega polnjenja
ne
- Preklopna frekvenca
400 Hz
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2628137 Pepperl+Fuchs senzor induktiven NCB5-18GM40-N0-V1 70133057 M18 zvezna vgradnja NAMUR (Ø x D) 18 mm x 55 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2628137 Pepperl+Fuchs senzor induktiven NCB5-18GM40-N0-V1 70133057 M18 zvezna vgradnja NAMUR (Ø x D) 18 mm x 55 mm
Opis
Priključek: 2-žilni
Lastnosti, specifične za uporabo: razširjeno temperaturno območje
Vrsta izhoda: NAMUR
Oblika: valjasta
Montaža: podometno
Vrsta električnega priključka: konektor za napravo M12
Princip zaznavanja: induktivni
Funkcija: induktivni senzorji
Oblika ohišja: valjasta
Material ohišja: nerjaveče jeklo (V2A)
Material ohišja: nerjaveče jeklo
Stopnja zaščite naprave: Da (cona 20)
Stopnja zaščite naprave: Ga (cona 0)
Stopnja zaščite naprave: Gb (cona 1)
Stopnja zaščite naprave: Mb (rudarjenje)
Maks. domet: 5 mm 10 mm
Preklopna frekvenca: 500 Hz
Preklopna funkcija: odpirač (NC)
Vrsta zaščite: IP66
Vrsta zaščite: IP67
Stopnja celovitosti varnosti: SIL 2
Varnostna funkcija: SIL 2
Vrsta signala: NAMUR
Napetost: DC
Najvišja temperatura okolja: +100 °C
Najnižja temperatura okolja: -25 °C
Napajalna napetost: DC
Odobritve: ATEX
Odobritve: CCCEx/NEPSI
Odobritve: EAC
Odobritve: IECEx
Odobritve: UL nevarna lokacija
Odobritve: UL običajna lokacija
cilindrična izvedba: tulec z navojem M18
Besedilo je strojno prevedeno.
Lastnosti, specifične za uporabo: razširjeno temperaturno območje
Vrsta izhoda: NAMUR
Oblika: valjasta
Montaža: podometno
Vrsta električnega priključka: konektor za napravo M12
Princip zaznavanja: induktivni
Funkcija: induktivni senzorji
Oblika ohišja: valjasta
Material ohišja: nerjaveče jeklo (V2A)
Material ohišja: nerjaveče jeklo
Stopnja zaščite naprave: Da (cona 20)
Stopnja zaščite naprave: Ga (cona 0)
Stopnja zaščite naprave: Gb (cona 1)
Stopnja zaščite naprave: Mb (rudarjenje)
Maks. domet: 5 mm 10 mm
Preklopna frekvenca: 500 Hz
Preklopna funkcija: odpirač (NC)
Vrsta zaščite: IP66
Vrsta zaščite: IP67
Stopnja celovitosti varnosti: SIL 2
Varnostna funkcija: SIL 2
Vrsta signala: NAMUR
Napetost: DC
Najvišja temperatura okolja: +100 °C
Najnižja temperatura okolja: -25 °C
Napajalna napetost: DC
Odobritve: ATEX
Odobritve: CCCEx/NEPSI
Odobritve: EAC
Odobritve: IECEx
Odobritve: UL nevarna lokacija
Odobritve: UL običajna lokacija
cilindrična izvedba: tulec z navojem M18
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Preklopna funkcija: odpirač (NC)
- Vrsta izhoda: NAMUR
- Razdalja zaznavanja: 5 mm
- Montaža: podometno
- Zagotovljena preklopna razdalja: 0 ... 4,05 mm
- Realna preklopna razdalja: 4,5 ... 5,5 mm običajno 5 mm
- redukcijski faktor r Al : 0,35
- redukcijski faktor r Cu : 0,3
- redukcijski faktor r V2A (1,4301) : 0,74
- Vrsta izhoda: 2-žilni
- značilnosti
- Nazivna napetost: 8,2 V (R jaz približno 1 kΩ)
- Preklopna frekvenca: 0 ... 400 Hz
- Histereza: 1 ... 15 običajno 5%
- Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
- Zaščita pred kratkim stikom: da
- Poraba toka
- Merilna plošča ni zaznana: najmanj 3 mA
- Zaznana merilna plošča: ≤ 1 mA
- Prikaz preklopnega stanja: LED z več luknjami, rumena
- Funkcionalne varnostne značilnosti
- Raven varnostne celovitosti (SIL): SIL 2
- MTTF tj : 1880 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Skladnost s standardi in smernicami
- Skladnost s standardi
- NAMUR: EN 60947-5-6:2000 | IEC 60947-5-6:1999
- Elektromagnetna združljivost: NE 21:2007
- Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Odobritve in certifikati
- Odobritev IECEx
- Stopnja zaščite naprave Ga: IECEx PTB 11.0037X
- Stopnja zaščite naprave Gb: IECEx PTB 11.0037X
- Stopnja zaščite opreme Da: IECEx PTB 11.0037X
- Stopnja zaščite naprave Mb: IECEx PTB 11.0037X
- ATEX odobritev
- Stopnja zaščite naprave Ga: PTB 00 ATEX 2048 X
- Stopnja zaščite naprave Gb: PTB 00 ATEX 2048 X
- Stopnja zaščite opreme Da: PTB 00 ATEX 2048 X
- Skladnost z EAC: TR CU 012/2011
- Certifikat UL.
- Običajna lokacija: E87056
- Nevarna lokacija: E501628
- Kontrolna risba: 116-0452
- Odobritev CCC
- Nevarna lokacija: 2020322315002255
- Odobritev NEPSI
- Certifikat NEPSI: GYJ16.1393X
- Odobritev TIIS: na zahtevo
- ANZEx: 18.3018X
- Odobritev KCC
- Nevarna lokacija: 09-AV4BO-0226
- Mornariško dovoljenje: DNVGL TAA00001A5
- Okoljske razmere
- Temperatura okolja: -25 ... 100 °C (-13 ... 212°F)
- Temperatura skladiščenja: -40 ... 100 °C (-40 ... 212°F)
- mehanski podatki
- Vrsta povezave: vtič naprave
- Material ohišja: nerjaveče jeklo 1.4305 / AISI 303 (V2A)
- Lice: PBT
- Stopnja zaščite: IP66 / IP67
- Vtič
- Navoj: M12 x 1
- Število polov: 4
- Splošne informacije
- Uporaba v potencialno eksplozivnih območjih: glejte navodila za uporabo
