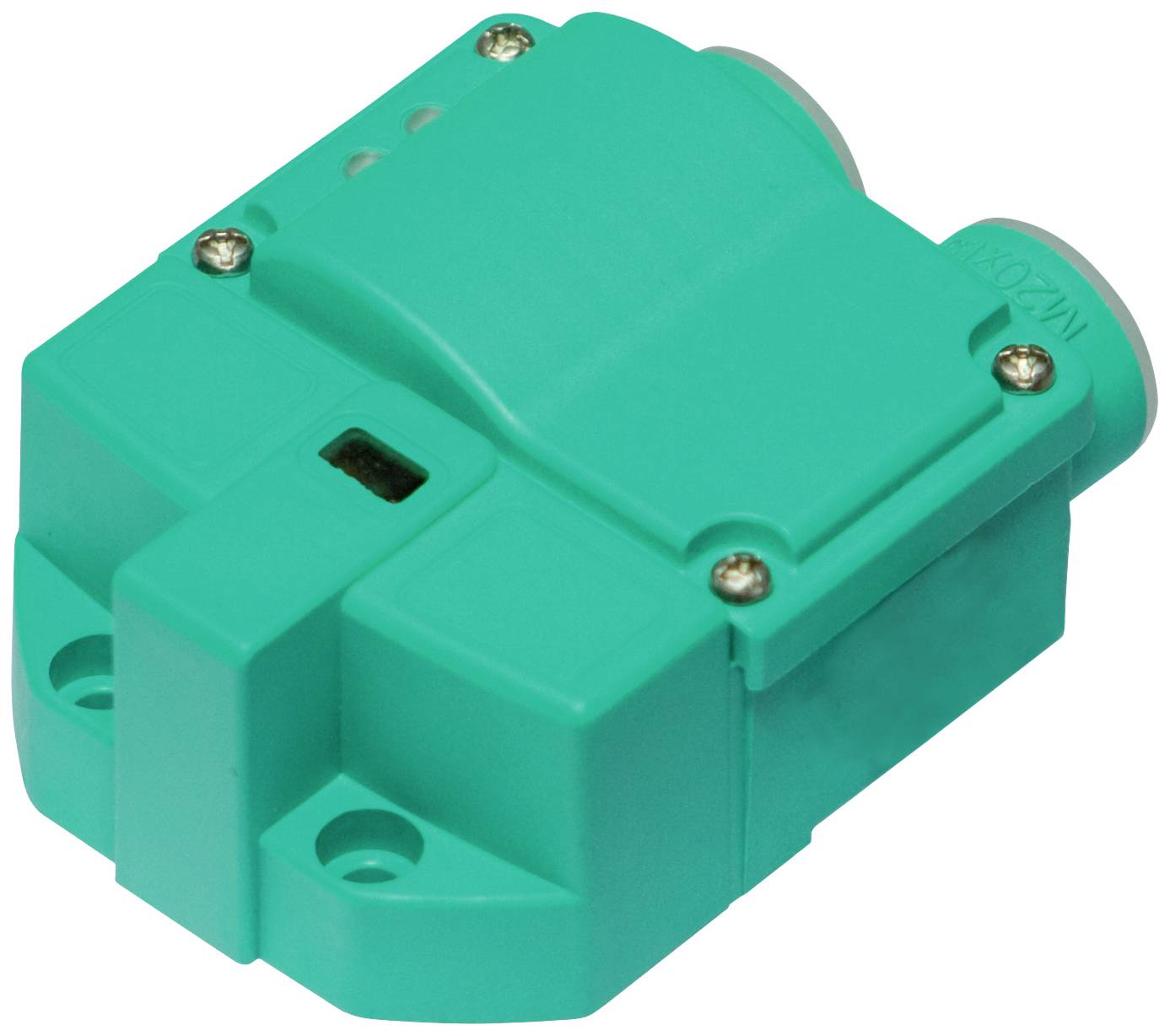

Pepperl+Fuchs senzor induktiven NCN3-F31K-N4-B13 70110340 zvezna vgradnja NAMUR
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor
Maks. obratovalna napetost
8.2 V
Kontakt
2 odpiralo
Preklopna razdalja (maks.)
3 mm
Izhod
NAMUR
Podatkovni list izdelka (PDF)
Število
Skupaj (224,99 € / Kos)
224,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta izdelka
senzor
- Vrsta
NCN3-F31K-N4-B13
- Maks. obratovalna napetost
8.2 V
- Obratovalna napetost
8.2 V (max)
- Kontakt
2 odpiralo
- Preklopna razdalja (maks.)
3 mm
- Izhod
NAMUR
- Material ohišja
PBT
- Izvedba
induktiven
- Vrsta namestitve
zvezna vgradnja
- Priključek
vzmetna sponka
- Značilnosti
LED zaslon
- Min. temperatura
-25 °C
- Maks. temperatura
100 °C
IP67
- Vsebina
1 kos
- Funkcija brezžičnega polnjenja
ne
- Preklopna frekvenca
3 kHz
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2628126 Pepperl+Fuchs senzor induktiven NCN3-F31K-N4-B13 70110340 zvezna vgradnja NAMUR
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2628126 Pepperl+Fuchs senzor induktiven NCN3-F31K-N4-B13 70110340 zvezna vgradnja NAMUR
Opis
Območje zaznavanja: 3 mm, namestitev: podometna montaža, preklopna funkcija: 2 x prekinitveni kontakt (NC), tip izhoda: NAMUR, nazivna napetost: 8 V
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Preklopna funkcija: 2 x odpirala (NC)
- Vrsta izhoda: NAMUR
- Razdalja zaznavanja: 3 mm
- Montaža: podometna montaža
- Zagotovljena preklopna razdalja: 0 ... 2,4 mm
- Realna preklopna razdalja: 2,7 ... Vrsta 3,3 mm
- Prožilni element: nerjavno jeklo 1.4305 / AISI 303 (V2A) | 8,5 mm x 8,5 mm x 0,5 mm
- redukcijski faktor r Al : 0,5
- redukcijski faktor r Cu : 0,4
- redukcijski faktor r V2A (1,4301) : 1
- redukcijski faktor r St37 : 1,3
- redukcijski faktor r gospa : 0,6
- Vrsta izhoda: 2-žilni
- značilnosti
- Nazivna napetost: 8,2 V (R jaz približno 1 kΩ)
- Preklopna frekvenca: 0 ... 3kHz
- Histereza: običajno 5 %
- Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
- Zaščita pred kratkim stikom: da
- Primerno za tehnologijo 2:1: da, zaščitna dioda za obrnjeno polariteto ni potrebna
- Poraba toka
- Merilna plošča ni zaznana: ≥ 3 mA
- Zaznana merilna plošča: ≤ 1 mA
- Zakasnitev pripravljenosti: ≤ 1,1 ms
- Prikaz preklopnega stanja: LED, rumena
- Prikaz statusa ventila: LED, rumena
- Funkcionalne varnostne značilnosti
- Raven varnostne celovitosti (SIL): SIL 2
- MTTF tj : 1470 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- ventilsko vezje
- Napetost: 32VDC max
- Tok: 240 mA maks
- Zaščita pred kratkim stikom: št
- Zaščita pred obrnjeno polarnostjo: da, če je polarnost izhoda obrnjena, LED ne deluje, kar povzroči večjo moč za elektromagnetni ventil
- Skladnost s standardi in smernicami
- Skladnost s standardi
- NAMUR: EN 60947-5-6:2000 | IEC 60947-5-6:1999
- Elektromagnetna združljivost: NE 21:2007
- Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Odobritve in certifikati
- Odobritev IECEx
- Raven zaščite opreme Ga: IECEx TUN 17.0021X
- Stopnja zaščite opreme Gb: IECEx TUN 17.0021X
- Stopnja zaščite opreme Mb: IECEx TUN 17.0021X
- ATEX odobritev
- Stopnja zaščite naprave Ga: TÜV 99 ATEX 1479 X
- Stopnja zaščite naprave Gb: TÜV 99 ATEX 1479 X
- Stopnja zaščite naprave Gc (ic): PF 13 CERT 2895 X
- Skladnost z EAC: TR CU 012/2011
- Odobritev UL: na seznamu cULus, za splošne namene
- Običajna lokacija: E87056
- Nevarna lokacija: E501628
- Kontrolna risba: 116-0456
- Odobritev CCC
- Nevarna lokacija: 2020322315002262
- Odobritev NEPSI
- Certifikat NEPSI: GYJ19.1410X
- Okoljske razmere
- Temperatura okolja: -25 ... 100 °C (-13 ... 212°F)
- Temperatura skladiščenja: -40 ... 100 °C (-40 ... 212°F)
- mehanski podatki
- Priključek (sistemska stran): sponke s kletko | Dolžina luščenja: 7 mm | Kabelska uvodnica M20 x 1,5 | uporabna dolžina navoja 11,5 mm | največja globina vijačenja 11,5 mm
- Prerez žice (sistemska stran): toga: 0,14 ... 2,5 mm 2 | prilagodljiv: 0,14 ... 1,5 mm 2 | gibljiv z obročem: 0,25 ... 1,5 mm 2
- Priključek (stran ventila): enak priključku (stran sistema)
- Prerez žice (stran ventila): enako kot prerez žice (stran sistema)
- Material ohišja: PBT
- Lice: PBT
- Vrsta zaščite: IP67
- Pritezni moment za pritrditev vijakov: 4 Nm ... 5Nm
- Pritezni moment za vijake ohišja: 1 Nm
- Pritezni moment kabelske uvodnice: M20 x 1,5 ; največ 7 Nm
- Opomba: LED izklop
- Splošne informacije
- Uporaba v potencialno eksplozivnih območjih: glejte navodila za uporabo
