Name: Pepperl+Fuchs senzor induktiven NEB12-18GM50-E2-5M 231733 M18 kvazi zvezna vgradnja PNP
Brand: Pepperl+Fuchs
SKU: 2628443
Availability: BackOrder

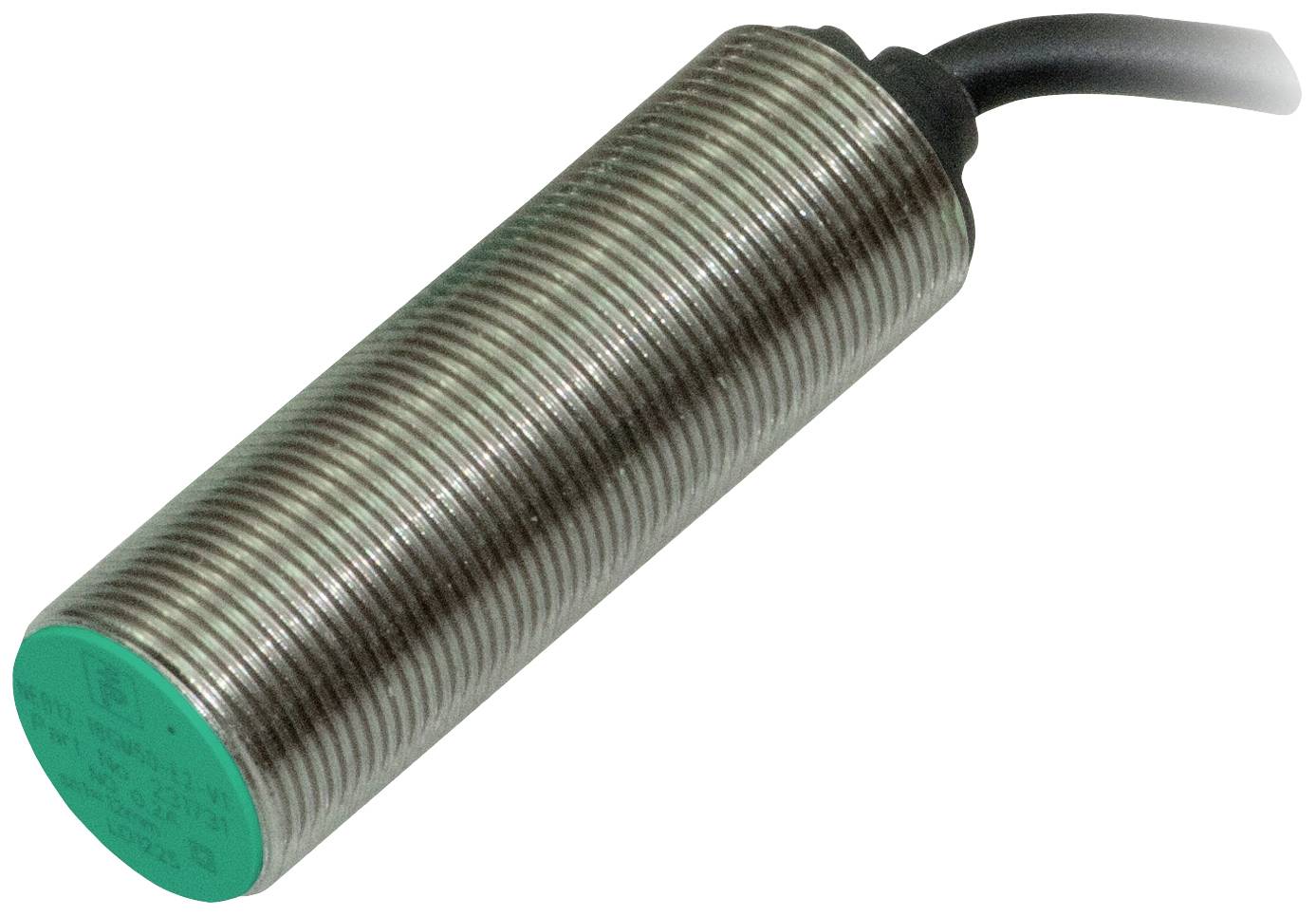

Cilindrični, rebrasti kovinski senzor s kabelskim priključkom, uporabljen za zaznavanje objektov v industrijskih aplikacijah.

Slika je simbolična

Vrsta izdelka

senzor

Maks. obratovalna napetost

30 V

Kontakt

1 zapiralo

Preklopna razdalja (maks.)

12 mm

Izhod

PNP

Podatkovni list izdelka (PDF)

Dostava čet.,5.11.

Število

kos - zaloga Nemčija

Skupaj (214,99 € / Kos)

214,99 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: senzor

Vrsta: NEB12-18GM50-E2-5M

Min. obratovalna napetost: 10 V

Maks. obratovalna napetost: 30 V

Obratovalna napetost: 10 - 30 V

Kontakt: 1 zapiralo

Preklopna razdalja (maks.): 12 mm

Izhod: PNP

Material ohišja: medenina

Izvedba: induktiven

Material - lastnosti: ponikljan

Vrsta namestitve: kvazi zvezna vgradnja

Vgradna velikost (senzor): M18

Priključek: kabel

Dolžina kabla: 5 m

Min. temperatura: -25 °C

Maks. temperatura: 85 °C

: IP67

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

Preklopna frekvenca: 500 Hz

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628443 Pepperl+Fuchs senzor induktiven NEB12-18GM50-E2-5M 231733 M18 kvazi zvezna vgradnja PNP

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628443 Pepperl+Fuchs senzor induktiven NEB12-18GM50-E2-5M 231733 M18 kvazi zvezna vgradnja PNP

Opis

Preklopna razdalja: 12 mm, namestitev: skoraj poravnana, preklopna funkcija: kontakt (NO), vrsta izhoda: PNP, delovna napetost: 10 ... 30 V, delovni tok: 0 ... 200 mA

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: vzpostavi kontakt (NO)
Vrsta izhoda: PNP
Razdalja zaznavanja: 12 mm
Namestitev: skoraj poravnana
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 9,72 mm
Pogonski element: konstrukcijsko jeklo, npr. B. 1.0037, S235JR (prej St37-2) | 36 mm x 36 mm x 1 mm
redukcijski faktor r Al : 0,26
redukcijski faktor r Cu : 0,2
redukcijski faktor r V2A (1,4301) : 0,63
redukcijski faktor r gospa : 0,33
Vrsta izhoda: 3-žilni
značilnosti
pogoji namestitve
A: v jeklu 1.0037 (St37): 4 mm
Š: 14 mm
C: 36 mm
F: 36 mm
Delovna napetost: 10 ... 30 V
Preklopna frekvenca: 0 ... 500 Hz
Histereza: 0,12 ... 1,8 mm
Zaščita pred obratno polarnostjo: da
Zaščita pred kratkim stikom: taktiranje
Odpornost na preobremenitev: da
Varnost pred zlomom žice: da
Indukcijska zaščita: da
Zatiranje impulza pri vklopu: da
Valovanje: 10%
Padec napetosti: ≤ 2V
Ponovljivost: 0,6 mm
Obratovalni tok: 0 ... 200 mA
Preostali tok: ≤ 10µA
Tok brez obremenitve: ≤11mA
Zakasnitev pripravljenosti: ≤ 50 ms
Prikaz preklopnega stanja: LED, rumena
Funkcionalne varnostne značilnosti
MTTF tj : 2650 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Odobritve in certifikati
Skladnost z EAC: TR CU 020/2011
Odobritev UL: na seznamu cULus, za splošne namene
Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -25 ... 85 °C (-13 ... 185F)
Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
mehanski podatki
Vrsta priključka: PUR kabel, 5 m
Prerez žice: 0,34 mm 2
Material ohišja: medenina, ponikljano
Lice: PBT
Vrsta zaščite: IP67
Masa: 100g

Opis

Preklopna razdalja: 12 mm, namestitev: skoraj poravnana, preklopna funkcija: kontakt (NO), vrsta izhoda: PNP, delovna napetost: 10 ... 30 V, delovni tok: 0 ... 200 mA

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: vzpostavi kontakt (NO)
Vrsta izhoda: PNP
Razdalja zaznavanja: 12 mm
Namestitev: skoraj poravnana
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 9,72 mm
Pogonski element: konstrukcijsko jeklo, npr. B. 1.0037, S235JR (prej St37-2) | 36 mm x 36 mm x 1 mm
redukcijski faktor r Al : 0,26
redukcijski faktor r Cu : 0,2
redukcijski faktor r V2A (1,4301) : 0,63
redukcijski faktor r gospa : 0,33
Vrsta izhoda: 3-žilni
značilnosti
pogoji namestitve
A: v jeklu 1.0037 (St37): 4 mm
Š: 14 mm
C: 36 mm
F: 36 mm
Delovna napetost: 10 ... 30 V
Preklopna frekvenca: 0 ... 500 Hz
Histereza: 0,12 ... 1,8 mm
Zaščita pred obratno polarnostjo: da
Zaščita pred kratkim stikom: taktiranje
Odpornost na preobremenitev: da
Varnost pred zlomom žice: da
Indukcijska zaščita: da
Zatiranje impulza pri vklopu: da
Valovanje: 10%
Padec napetosti: ≤ 2V
Ponovljivost: 0,6 mm
Obratovalni tok: 0 ... 200 mA
Preostali tok: ≤ 10µA
Tok brez obremenitve: ≤11mA
Zakasnitev pripravljenosti: ≤ 50 ms
Prikaz preklopnega stanja: LED, rumena
Funkcionalne varnostne značilnosti
MTTF tj : 2650 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Odobritve in certifikati
Skladnost z EAC: TR CU 020/2011
Odobritev UL: na seznamu cULus, za splošne namene
Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -25 ... 85 °C (-13 ... 185F)
Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
mehanski podatki
Vrsta priključka: PUR kabel, 5 m
Prerez žice: 0,34 mm 2
Material ohišja: medenina, ponikljano
Lice: PBT
Vrsta zaščite: IP67
Masa: 100g
