Name: Pepperl+Fuchs senzor induktiven NRN40-L3K-A2-V1 306534-0109 nezvezna vgradnja PNP
Brand: Pepperl+Fuchs
SKU: 2628485
Availability: BackOrder

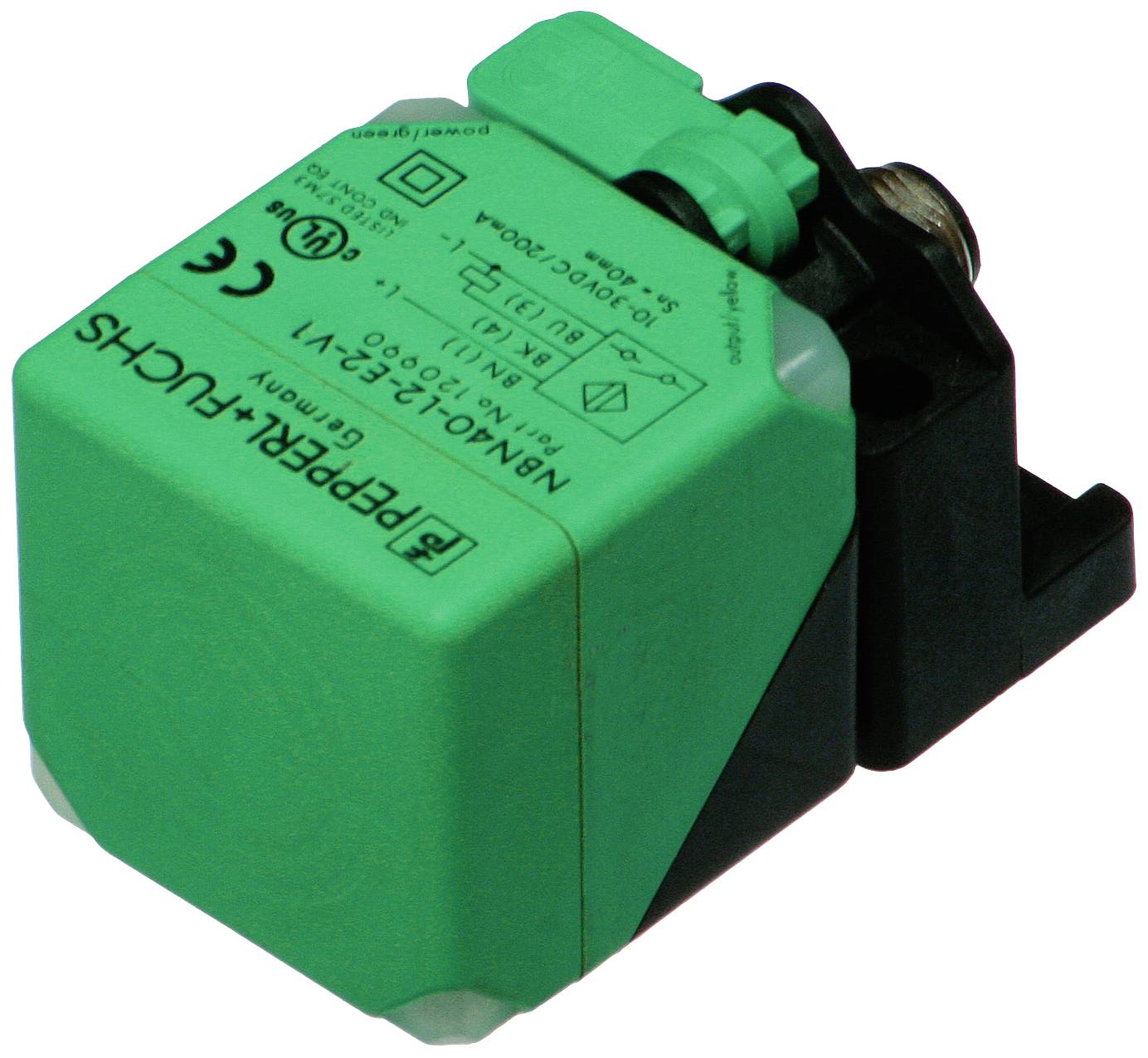

Kvadraten zelen približevalni senzor s črnim ohišjem in vijačnim priključkom, označen s tehničnimi podatki in CE-znakom.

Slika je simbolična

Vrsta izdelka

senzor

Maks. obratovalna napetost

30 V/DC

Kontakt

antivalentno

Preklopna razdalja (maks.)

40 mm

Izhod

PNP

Podatkovni list izdelka (PDF)

Dostava pon.,14.12.

Število

kos - zaloga Nemčija

Skupaj (124,99 € / Kos)

124,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: senzor

Vrsta: NRN40-L3K-A2-V1

Min. obratovalna napetost: 10 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 10 - 30 V/DC

Kontakt: antivalentno

Preklopna razdalja (maks.): 40 mm

Izhod: PNP

Material ohišja: GD-ZnAl4Cu1

Izvedba: induktiven

Vrsta namestitve: nezvezna vgradnja

Priključek: vtič M12, 4-polni

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP67

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

Preklopna frekvenca: 180 Hz

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628485 Pepperl+Fuchs senzor induktiven NRN40-L3K-A2-V1 306534-0109 nezvezna vgradnja PNP

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628485 Pepperl+Fuchs senzor induktiven NRN40-L3K-A2-V1 306534-0109 nezvezna vgradnja PNP

Opis

Preklopna razdalja: 40 mm, namestitev: neporavnana, preklopna funkcija: protivalentna, vrsta izhoda: PNP, delovna napetost: 10 ... 30 V DC, delovni tok: 0 ... 200 mA

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: komplementarna
Vrsta izhoda: PNP
Razdalja zaznavanja: 40 mm
Montaža: ni podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 32,4 mm
Realna preklopna razdalja: 36 ... 44 mm
redukcijski faktor r Al : 1
redukcijski faktor r Cu : 1
redukcijski faktor r V2A (1,4301) : 1
redukcijski faktor r St37 : 1
Vrsta izhoda: 4-žilni
značilnosti
Delovna napetost: 10 ... 30 V/DC
Preklopna frekvenca: 0 ... 180Hz
Histereza: 2 ... 15%
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Padec napetosti: ≤ 2,5 V
Obratovalni tok: 0 ... 200 mA
Diferenčni tok: 0 ... 0,5 mA tipično 0,01 mA
Tok brez obremenitve: ≤25mA
Zakasnitev pripravljenosti: 15 ms
DC magnetno polje: 200 mT
Izmenično magnetno polje: 200 mT
Prikaz delovne napetosti: LED, zelena
Prikaz preklopnega stanja: LED, rumena
Funkcionalne varnostne značilnosti
MTTF tj : 1123 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobritve in certifikati
Zaščitni razred II
Nazivna izolacijska napetost: 60 V
Nazivna impulzna vzdržljivost napetosti: 800 V
Odobritev UL: na seznamu cULus, za splošne namene
Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -25 ... 70 °C (-13 ... 158°F)
Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
mehanski podatki
Vrsta priključka: konektor naprave M12 x 1, 4-polni
Material ohišja: GD-ZnAl4Cu1, prevlečen | Montažna prirobnica PA6-GF35
Lice: PA 6 Grivory GVN-35H
Vrsta zaščite: IP67
Masa: 180g
