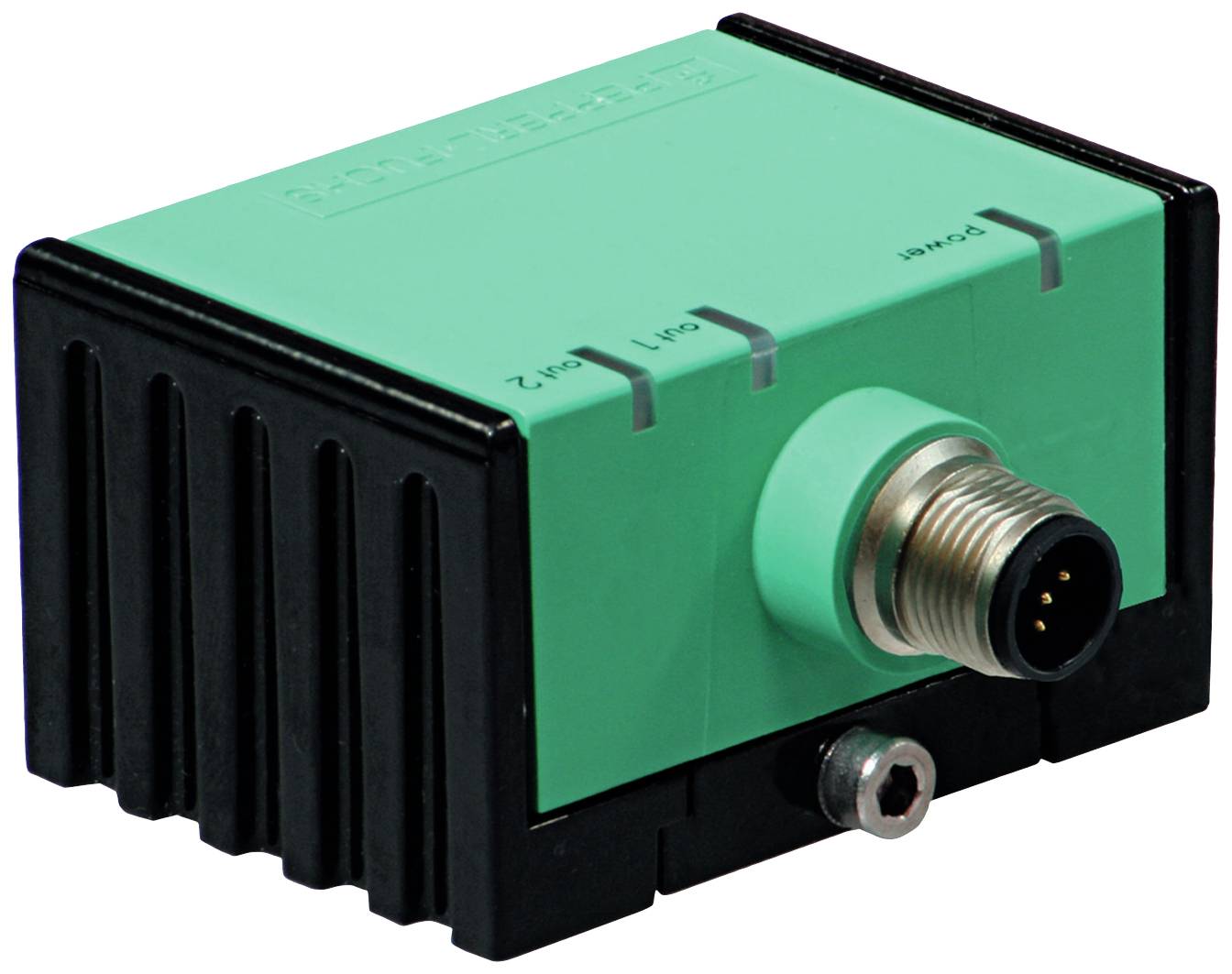

Pepperl+Fuchs senzor nagiba INY060D-F99-2I2E2-V17 241157 M12 vtikač M12, 8 -polni
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor nagiba
Maks. obratovalna napetost
30 V/DC
Izhod
PNP, zapiralni
Priključek
M12, 8 -polni
Vrsta zaščite
IP68
IP69K (v vgrajenem stanju)
Podatkovni list izdelka (PDF)
Število
Skupaj (685,00 € / Kos)
685,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta izdelka
senzor nagiba
- Vrsta
INY060D-F99-2I2E2-V17
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Delovni tok
100 mA
- Resolucija
0.02°
- Število osi
2
- Izhod
PNP, zapiralni
- Izhodni signal (min.)
4 mA
- Izhodni signal (maks.)
20 mA
- Merilna točnost ±
0.2°
- Priključek
M12, 8 -polni
- Material ohišja
PA
- Značilnosti
LED zaslon
- Vmesnik
M12 vtikač
- Min. temperatura
-40 °C
- Maks. temperatura
85 °C
IP68
IP69K (v vgrajenem stanju)
- Vsebina
1 kos
- Funkcija brezžičnega polnjenja
ne
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2629152 Pepperl+Fuchs senzor nagiba INY060D-F99-2I2E2-V17 241157 M12 vtikač M12, 8 -polni
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2629152 Pepperl+Fuchs senzor nagiba INY060D-F99-2I2E2-V17 241157 M12 vtikač M12, 8 -polni
Opis
Merilno območje: -30 ... 30 °, delovna napetost: 10 ... 30 V DC, tip izhoda: 2 preklopna izhoda pnp, normalno odprt, zaščiten pred obratno polarnostjo, odporen proti kratkemu stiku, tip izhoda: 2 tokovna izhoda 4 ... 20 mA (1 izhod za vsako os), vrsta povezave: konektor naprave M12 x 1, 8-pin
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Tip: Senzor naklona, 2-osni
- Merilno območje: -30 ... 30°
- Absolutna natančnost: ≤±0,2°
- Zakasnitev odziva: ≤ 25 ms
- Ločljivost: ≤0,02°
- Ponovljivost: ≤±0,04°
- Temperaturni učinek: ≤0,004°/K
- Funkcionalne varnostne značilnosti
- MTTF tj : 304 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Indikatorji/kontrole
- Prikaz delovanja: LED, zelen
- Preklopno stanje: 2 LED rumena: preklopno stanje (na izhod)
- električni podatki
- Delovna napetost: 10 ... 30 V/DC
- Tok brez obremenitve: ≤25mA
- Zakasnitev pripravljenosti: ≤ 200 ms
- stikalni izhod
- Tip izhoda: 2 preklopna izhoda pnp, normalno odprt, zaščiten pred obratno polariteto, odporen na kratek stik
- Delovni tok: ≤100mA
- Padec napetosti: ≤ 3V
- analogni izhod
- Vrsta izhoda: 2 tokovna izhoda 4 ... 20mA | (1 izhod za vsako os)
- Odpornost na obremenitev: 0 ... 200Ω pri U B = 10 ... 18V | 0 ... 500Ω pri U B = 18 ... 30 V
- Skladnost s standardi in smernicami
- Skladnost s standardi
- Odpornost na udarce in udarce: 100 G po DIN EN 60068-2-27
- Standardi: EN 60947-5-2:2007 | IEC 60947-5-2:2007
- Odobritve in certifikati
- Odobritev UL: na seznamu cULus, vir energije razreda 2
- Okoljske razmere
- Temperatura okolja: -40 ... 85 °C (-40 ... 185F)
- Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
- mehanski podatki
- Vrsta priključka: konektor naprave M12 x 1, 8-polni
- Material ohišja: PA
- Stopnja zaščite: IP68 / IP69K
- Masa: 240g
- privzete nastavitve
- Analogni izhod (X): -30 ° ... 30°
- Analogni izhod (Y): -30 ° ... 30°
- Preklopni izhod (X): -30 ° ... 30°
- Preklopni izhod (Y): -30 ° ... 30°
