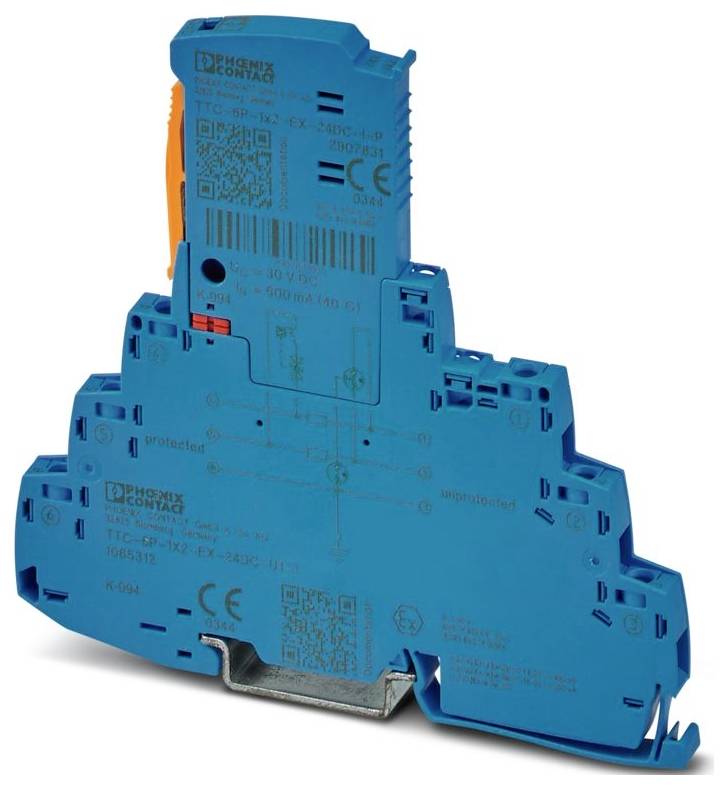

Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I prenapetostna zaščitna naprava 5 kA 1 kos

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava sre, 14.10.

282 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (129,99 € / Kos)

129,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: TERMITRAB complete
IEC preskusni razred: C1; C2; C3; D1
Zasnova: Dvodelni vtični modul montažne tirnice
Sporočilo o napaki prenapetostne zaščite: vizualno
Nazivna napetost UN: 24 V enosmerne napetosti
Vrsta povezave: Vijačna povezava
Navoj vijaka: M3
Navor privijanja: 0,5 Nm ... 0,6 Nm
Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
Presek togega vodnika: 0,2 mm² ... 4 mm²
Presek vodnika AWG: 24 ... 12
Širina: 6,2 mm + 0,1 mm
Višina 105,8 mm
Globina: 100 mm (vključno z 7,5 mm montažno tirnico)
Barva: modra (RAL 5015); svetlo siva (RAL 7035)
Razred vnetljivosti po UL 94: V-0
Material ohišja: PBT
Mehanski podatki: Mehanski podatki
Odprta stranska stena: Ne
Smer delovanja: Vodnik-vodnik in Vodnik-Signalna ozemljitev/zaščita in opcijsko Signalna ozemljitev/zaščita-ozemljitev
Največja trajna napetost UC: 30 V DC
Nazivni tok: 600 mA (40 °C)
Obratovalni tok IC pri UC: ≤ 5 µA
Tok zaščitnega vodnika IPE: ≤ 1 µA
Skupni tok praznjenja ITotal (8/20) µs: 10 kA
Stopnja zaščite Up (vodnik-vodnik): ≤ 55 V (C1 - 1 kV / 500 A); ≤ 65 V (C2 - 10 kV / 5 kA); ≤ 55 V (C3 - 100 A)
Stopnja zaščite Up (vodnik-zemlja): ≤ 900 V (C1 - 1 kV / 500 A); ≤ 1,05 kV (C2 - 10 kV / 5 kA); ≤ 1,4 kV (C3 - 100 A)
Kapacitivnost (med žico): tipično 2 nF
Upornost na pot: 1,65 Ω ±20 %
Največja zahtevana varovalka: 630 mA (FF)
Zmogljivost odpornosti proti prenapetostnemu toku (vodnik-zemlja): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 500 A
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -40 °C ... do 85 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Nadmorska višina: ≤ 2000 m (amsl)
Standardi/predpisi: IEC 61643-21
Opomba: 2000 + Popravek 2001 + A1:2008, spremenjeno + A2:2012
Vrsta montaže: Montažna letev: TH 35 - 7,5 mm
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: III
Stopnja onesnaženosti: 2
Izolacijski material: PBT
Dovoljena vlažnost (delovanje): 5% ... 95 %
Število parov žic na modul: 1
Nazivni impulzni tok razelektritve In (8/20) µs (žica-ozemljitev): 5 kA
Impulzni tok praznjenja Iimp (10/350) µs (žica-ozemljitev): 0,5 kA
Odzivni čas tA (žica-ozemljitev): ≤ 100 ns
Stopnja zaščite Up statična (žica-ozemljitev): ≤ 900 V (C1 - 1 kV / 500 A); ≤ 1,05 kV (C2 - 10 kV / 5 kA)
Čas ponastavitve impulza (žica-ozemljitev): ≤ 30 ms
EN 61643-21: EN 61643-21
Nazivni impulzni tok praznjenja In (8/20) µs (med žico): 5 kA
Impulzni razelektritveni tok Iimp (10/350) µs (žično jedro): 0,5 kA
Stopnja zaščite Up statična (med žicami): ≤ 50 V (C1 - 1 kV / 500 A); ≤ 65 V (C2 - 10 kV / 5 kA)
Odzivni čas tA (med žico): ≤ 1 ns
Vstavljena izguba aE, sim.: tipično 0,3 dB (≤ 250 kHz / 150 Ω)
Mejna frekvenca fg (3 dB), simetrična v sistemu 150 Ω: tipično 940 kHz
Odpornost na prenapetostni tok (med žico): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A
Čas ponastavitve impulza (od žice do žice): ≤ 700 ms
Največja notranja kapaciteta Ci: zanemarljiva
Največja notranja induktivnost Li: zanemarljiva
Največji vhodni tok Ii: 400 mA (T4 / -40 °C ... +50 °C);250 mA (T4 / -40 °C ... +70 °C);350 mA (T6 / -40 °C ... +35 °C); 100 mA (T6 / -40 °C ... +70 °C)
Največja vhodna napetost Ui: 30 V DC
Izolacijska napetost glede na zemljo:> 180 V enosmernega toka
Skladnost/odobritve: Skladnost/odobritve
UL, ZDA / Kanada: Razred I, Div. 2, Skupine A, B, C, D T4A

Vrsta izdelka: prenapetostna zaščitna naprava

Odvodni tok: 5 kA

Izvedba: Dvodelni vtični modul montažne tirnice

: IP20

Proizv. št. delov: 1065312

Mere: (Š x V x G) 6.2 x 105.8 x 100 mm

Širina: 6.2 mm

Višina: 105.8 mm

Globina: 100 mm

Vsebina: 1 kos

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3562447 Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I prenapetostna zaščitna naprava 5 kA 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3562447 Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I prenapetostna zaščitna naprava 5 kA 1 kos

Opis

Prenapetostna zaščita, sestavljena iz zaščitnega vtiča in podnožja, z integriranim indikatorjem stanja za 2-žilni signalni tokokrog Ex i brez ozemljitvenega potenciala, npr. tokovna zanka 0(4)…20 mA, zmogljiva za HART. Primerno za uporabo v varnostnih okoljih do SIL 3.
