Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R elektronski odklopnik 1 kos

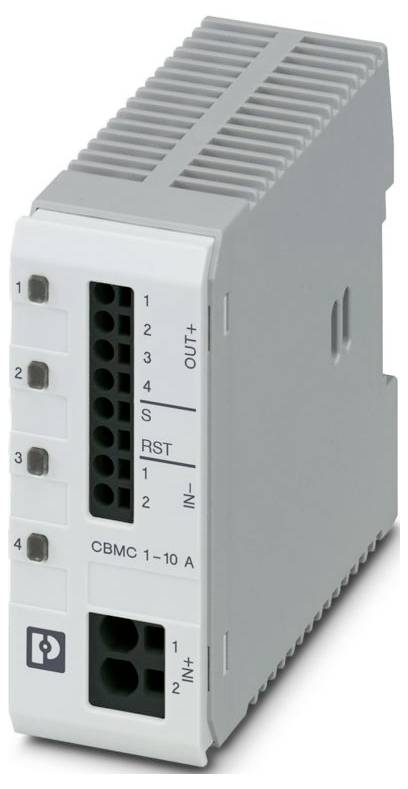

Siva električna naprava z oznako 'CBMC 1-10 A' z več vhodno-izhodnimi priključki, namenjena za nadzor vezij ali zaščito.

Slika je simbolična

Vrsta izdelka

elektronski odklopnik

Izvedba

Modul montažne tirnice enodelni

Priključek

Push-In vzmetni priključek

Vrsta zaščite

IP20

Dolžina

98 mm

Podatkovni list izdelka (PDF)

Dostava čet, 15.10.

107 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (149,99 € / Kos)

149,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: CBMC
Zasnova: Enodelni modul montažne tirnice
Število polov: 1
Vrsta povezave: Vtični priključek
Presek togega vodnika: 0,2 mm² ... 10 mm²
Presek vodnika AWG: 24 ... 8
Širina: 36 mm
Višina 90 mm
Globina: 98 mm (vključno z 7,5 mm montažno letevjo)
Barva: svetlo siva (RAL 7035)
Razred vnetljivosti po UL 94: V-0
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -25 °C ... 60 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... 70 °C
Nadmorska višina: ≤ 3000 m do 52 °C (nadmorska višina); ≤ 4000 m do 46 °C (nadmorska višina)
Standardi/predpisi: EN 50178
Opomba: Opremljanje visokonapetostnih sistemov z elektronsko opremo
Vrsta montaže: Montažna letev: 35 mm
Izolacijske lastnosti: Izolacijske lastnosti
Stopnja onesnaženosti: 2
Udar (delovni): 30 g (IEC 60068-2-27, test Ea)
Vibracije (delovanje): 10 Hz ... 57,6 Hz (amplituda ±0,35 mm | v skladu z IEC 60068-2-6, test Fc); 57,6 Hz ... 150 Hz (pospešek 5g | v skladu z IEC 60068-2-6, test Fc)
Delovna napetost: 18 V enosmerne napetosti ... 30 V/DC
Dolžina odstranjevanja izolacije: 15 mm
Splošno: Splošno
Nazivna napetost: maks. 35 V DC (obremenitveni tokokrog)
Presek fleksibilnega vodnika s tulko in plastičnim tulcem: 0,25 mm² ... 4 mm²
Presek fleksibilnega vodnika z žično tulko brez plastične tulke: 0,25 mm² ... 6 mm²
Označevanje: ISA S71.04.2013 G3 Skupina težkih pogojev A
Material: PC;PA 6.6;PA 6.3T;POM
Varnost: elektronska
Izguba moči: tipično 0,6 W (v prostem teku);< 9 W (pri nominalnem delovanju)
Nazivna napetost: 24 V enosmernega toka
Razred zaščite: III
Izhodna napetost: 24 V enosmernega toka
Vhodna napetost: 7 V DC ... 30 V DC (ponastavitev padajočega roba)
Poraba toka: tipično 0,4 mA (pri 24 V DC)
Izkoristek > 99 %
Zmogljivost povratnega napajanja: največ 35 V DC
MTBF (IEC 61709, SN 29500): 8403361 h (pri 25 °C z 21 % obremenitvijo); 3067484 h (pri 40 °C z 34,25 % obremenitvijo); 534188 h (pri 35 °C s 100 % obremenitvijo)
Napetost:< 5 V enosmernega toka (nizko stanje);> 8 V DC (visoko stanje)
Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
Število kanalov: 4
Zakasnitev vklopa: 0,1 s (na izhodni kanal)
UL odobritev: UL odobritev
Izhodni tok: maks. 0,04 A (zaščita pred kratkim stikom)
Zasnova kontakta: brez galvanske izolacije
Nazivna impulzna napetost: 0,5 kV
Obremenitveni tokokrog: Obremenitveni tokokrog
Vrsta sprožilca: E (elektronski)
Zahtevana varnostna kopija: Zahtevana le, če Imax napajalnika> Kratkostično izklopno zmogljivost Integriran varnostni element.
Mirovalni tok I0: tipično 25 mA
Znižanje temperature: 24 A DC (pri 60 °C); 28 A DC (pri 54 °C); 32 A DC (pri 47 °C); 36 A DC (pri 41 °C); 40 A DC (pri 35 °C)
Varnostni element: 15 A DC (na izhodni kanal)
Čas izklopa: ≤ 10 ms (v primeru kratkega stika)> 2,0 x V); 1 s (1,2 ... 2,0 x V)
Izklop zaradi prenizke napetosti: ≤ 17,8 V DC (aktivno); ≥ 18,8 V DC (neaktivno)
Maks. kapacitivna obremenitev: 45000 µF (odvisno od nastavitve toka in razpoložljivega kratkostičnega toka)
Ponastavitev: Ponastavitev
Dolžina impulza: ≥ 50 ms (visoka); ≥ 50 ms (nizka)
Izhod stanja: Izhod stanja
Preizkus vlažnosti: 96 ur, 95 % relativne vlažnosti, 40 °C
Nazivni tok IN: 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (nastavljivo na izhodni kanal)
Kratkostično izklopno zmogljivost: 300 A
Nazivni tok (prednastavljen): 4 A
Toleranca meritve I: ± 15 %
Izklop zaradi prenapetosti: ≥ 30,5 V DC (aktivno); ≤ 29,5 V DC (neaktivno)
LED dioda kanala izklopljena: izklopljena (kanal izklopljen)
Rumena LED-dioda kanala: sveti (kanal vklopljen, zasedenost kanala)> 80 %; utripa (aktiven način programiranja)
Zelena LED dioda kanala: sveti (kanal vklopljen)
Rdeča LED-lučka kanala: sveti (kanal izklopljen, aktivna prenapetost ali prenizka napetost); sveti začasno (kanal izklopljen, faza hlajenja 5 s, izklop zaradi preobremenitve ali kratkega stika); utripa (kanal izklopljen, pripravljen za ponovni vklop, izklop zaradi preobremenitve ali kratkega stika); utripa dvakrat (kanal izklopljen, presežena skupna omejitev toka naprave 40 A)
Čas inicializacije modula: 1,6 s
Čakalni čas po izklopu kanala: 5 s (v primeru preobremenitve / kratkega stika)
Glavni tokokrog IN+: Glavni tokokrog IN+
Glavni tokokrog IN-: Glavni tokokrog IN-
Glavni tokokrog IZHOD+: Glavni tokokrog IZHOD+

Vrsta izdelka: elektronski odklopnik

Izvedba: Modul montažne tirnice enodelni

Priključek: Push-In vzmetni priključek

: IP20

Dolžina: 98 mm

Širina: 36 mm

Višina: 90 mm

Primerno za (podrobnosti): 35 mm nosilno letev

Vsebina: 1 kos

Vrsta: CBMC E4 24DC/1-10A S-R

Mere: (D x Š x V) 98 x 36 x 90 mm

Globina: 98 mm

Delovna napetost: 30 V

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3562585 Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R elektronski odklopnik 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3562585 Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R elektronski odklopnik 1 kos

Opis

Večkanalno elektronsko stikalo za zaščito štirih bremen pri 24 V DC pred preobremenitvijo in kratkim stikom. Z izhodom stanja, vhodom za ponastavitev in elektronskim zaklepanjem nastavljenih nazivnih tokov. Za montažo na DIN montažne letve.
