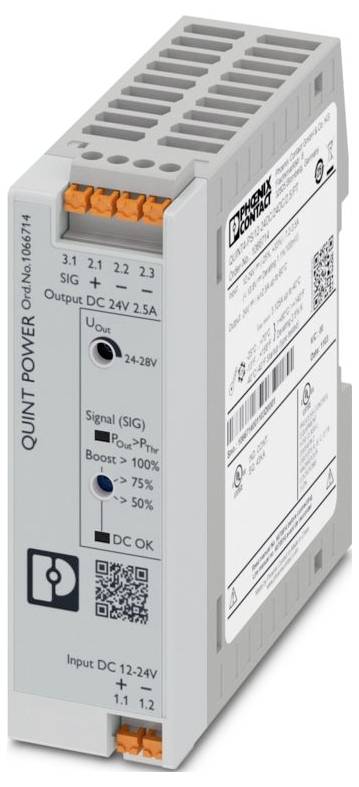

Phoenix Contact 1066714 DC/DC pretvornik 24 V/DC 2.5 A Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 k
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (154,99 € / Kos)
154,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: QUINT POWER
- Vrsta povezave: Vtični priključek
- Širina: 90 mm
- Višina: 106 mm
- Globina: 32 mm
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 70 °C (> 60 °C Znižanje nazivne moči: 2,5 %/K)
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: EN 61000-4-10
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: Kategorija prenapetosti
- Stopnja onesnaženosti: 2
- Vibracije (delovanje):< 15 Hz, amplituda ±2,5 mm | 15 Hz... 100 Hz: 2,3 g 90 min. (v skladu z IEC 60068-2-6)
- Dolžina odstranjevanja izolacije: 10 mm
- Frekvenčno območje: 50 Hz ... 60 Hz
- Oznaka: DNV GL
- Zaščitni razred II
- Frekvenca: 50 Hz; 100 Hz; 150 Hz; 300 Hz
- Vhodna napetost: 12 V DC ... 24 V enosmernega toka
- Vhodna napetost: 12 V DC ... 24 V enosmernega toka -25 % ... +33 % (SELV)
- Vhod na široko območje: da
- Najvišja nazivna napetost: 35 V DC (60 s)
- Vklopni tok: tipično 8,6 A
- Integral vklopnega toka (I²t): tipično 0,1 A²s
- Omejitev vklopnega toka: 8,6 A
- Čas premostitve izpada električne energije: tipično 16 ms (24 V DC)
- Poraba toka: tipično 7,2 A (12 V DC); tipično 3,5 A (24 V enosmernega toka)
- Čas vklopa:< 1 s
- Vhodna varovalka: 15 A (hitrodelujoča, notranja)
- Izbira ustrezne varovalke za zaščito vhoda: 10 A ... 16 A (karakteristika B, C, D, K ali podobna)
- Izkoristek: tipično 92,1 % (24 V DC)
- Začetna značilnost: U/I Advanced
- Nazivna izhodna napetost: 24 V DC
- Območje nastavitve izhodne napetosti (USet): 24 V DC ... 28 V enosmernega toka (> 24 V DC, konstantna moč)
- Nazivni izhodni tok (IN): 2,5 A
- Statični dvig (IStat.Boost): 3,125 A (≤ 40 °C)
- Dinamično povečanje (IDyn.Boost): 5 A (≤ 60 °C (4,9 s))
- Odpornost na kratek stik: da
- Varnost v prostem teku: da
- Izhodna moč (PN): 60 W
- Izhodna moč (PStat.) Povečanje): 75 W
- Izhodna moč (PDyn. Povečanje): 120 W
- Zmogljivost povratnega napajanja: ≤ 35 V DC
- Prenapetostna zaščita na izhodu (OVP): ≤ 32 V DC
- Preostalo valovanje:< 20 mVSS
- Odstopanje statičnega pravila:< 1 % (statična porazdelitev obremenitve 10 % ... 90%)
- Dinamično odstopanje od pravila:< 1 % (statična porazdelitev obremenitve 10 % ... 90%)
- Odstopanje regulacije Sprememba vhodne napetosti:< 1 % (statična porazdelitev obremenitve 10 % ... 90%)
- Čas vzpona:< 1 s (UOUT (10 % ... 90%)
- Možnost serijske povezave: da
- Največja izguba moči v prostem teku:< 1,3 W
- Največja izguba moči pri nazivni obremenitvi:< 8 W
- Možnost vzporedne povezave: da, za redundanco in večjo zmogljivost
- Zaščita sekundarne strani: elektronska
- Vhod: 1 kV (stopnja resnosti testa 4 - simetrično); 2 kV (stopnja resnosti testa 4 - asimetrično)
- Položaj: 3.x
- Priključek vodnika: Priključek vodnika
- tog: 0,2 mm² ... 2,5 mm²
- Fleksibilen: 0,2 mm² ... 2,5 mm²
- Fleksibilna žica s tulko, brez plastične tulke: 0,25 mm² ... 2,5 mm²
- Fleksibilen z žično nastavkom in plastično tulko: 0,25 mm² ... 2,5 mm²
- togi (AWG): 24 ... 14
- Izhod: 1 kV (stopnja resnosti preizkusa 3 - simetrično); 2 kV (stopnja resnosti preizkusa 3 - asimetrično)
- Signal: 1 kV (stopnja resnosti testa 4 - simetrično); 2 kV (stopnja resnosti testa 4 - asimetrično)
- LED signalizacija: LED signalizacija
- Prag signala:> PThr (LED sveti rumeno, izhodna moč)> PThr, odvisno od položaja vrtljivega izbirnega stikala);> 0,9 x USet (LED sveti zeleno);< 0,9 x USet (LED utripa zeleno)
- Privzeto: 24 V DC; 22 mA; 24 V DC za UOut> 0,9 x USet
- Digitalno: 0 V DC; 24 V DC; 22 mA
- Število faz: 1,00
- Vhodna/izhodna izolacijska napetost: 2,6 kV DC (tipski preizkus); 1,2 kV DC (preizkus enote)
- Preklopna frekvenca: 130,00 kHz ... 130,00 kHz (pomožna pretvorniška stopnja); 70,00 kHz ... 250,00 kHz (glavna pretvorniška stopnja)
- MTBF (IEC 61709, SN 29500):> 1999348 ur (25 °C);> 1120490 ur (40 °C);> 471066 ur (60 °C)
- Pričakovana življenjska doba (elektrolitski kondenzatorji): Pričakovana življenjska doba (elektrolitski kondenzatorji)
- Tok: 2,5 A
- Temperatura: 30 °C
- Čas: 50 ms
- Dodatno besedilo: Stopnja resnosti testa 2
- Dimenzije artikla: Dimenzije artikla
- Dimenzije artikla za alternativno montažo: Dimenzije artikla za alternativno montažo
- Vgradna dimenzija: Vgradna dimenzija
- Razdalja med vgradnjo desno/levo (aktivno): 15 mm / 15 mm (POut ≥50 %)
- Razdalja vgradnje desno/levo (pasivno): 5 mm / 5 mm (POut ≥50%)
- Razdalja med vgradnjo zgoraj/spodaj (aktivno): 30 mm / 30 mm (POut ≥50%)
- Montažna razdalja zgoraj/spodaj (pasivno): 30 mm / 30 mm (POut ≥50%)
- Navodila za montažo: možnost zlaganja: PN ≥50 %, vodoravno 5 mm, poleg aktivnih komponent 15 mm, navpično 50 mm
- se lahko povežejo skupaj: PN< 50 %, vodoravno 0 mm, navpično zgoraj 40 mm, navpično spodaj 20 mm
- Zaščitni premaz: ne
- Razred vnetljivosti po UL 94 (ohišje / priključki): V0
- Material ohišja: Plastika
- Delovna nadmorska višina: ≤ 5000 m (> 2000 m, upoštevajte zmanjšanje nazivne moči)
- Klimatski razred: 3K3 (v skladu z EN 60721)
- Najvišja dovoljena vlažnost (delovanje): ≤ 95 % (pri 25 °C, brez kondenzacije)
- Udar: 18 ms, 30 g, na prostorsko smer (v skladu z IEC 60068-2-27)
- Začasna koda: T4 (-25 ... +70 °C |> 60 °C, Znižanje nazivne moči: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- Standardna oznaka: Sprememba omrežja/podnapetost
- Varnostna merilna, krmilna, regulacijska in laboratorijska oprema: Varnostna merilna, krmilna, regulacijska in laboratorijska oprema
- Zaščitna izjemno nizka napetost: Zaščitna izjemno nizka napetost
- Padci napetosti: Padci napetosti
- UL: UL
- CSA: CSA
- SIQ: SIQ
- Ladjedelništvo: Ladjedelništvo
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
- Zahteve EMC za elektromagnetne motnje: EN 61000-6-3; EN 61000-6-4
- Zahteve EMC Odpornost: EN 61000-6-1; EN 61000-6-2
- Zahteve EMC za elektrarne: EN 61850-3; EN 61000-6-5
- Prevajane emisije: Prevajane emisije
- Interferenčno sevanje: Interferenčno sevanje
- Emisije, ki jih prevaja DNV GL: Emisije, ki jih prevaja DNV GL
- DNV: Razred B
- Moteče emisije DNV GL: Moteče emisije DNV GL
- Statična razelektritev: Statična razelektritev
- Kontaktna razelektritev: 6 kV (stopnja strogosti preizkusa 4)
- Izpraznitev zraka: 8 kV (stopnja resnosti testa 3)
- Opomba: Merilo B
- Elektromagnetno RF polje: Elektromagnetno RF polje
- Jakost preskusnega polja: 1000 A/m
- Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
- Prenapetost: Prenapetost
- Prevajane motnje: Prevajane motnje
- Vhod/Izhod/Signal: neuravnotežen
- Napetost 1 kV
- Magnetno polje z energijsko povezano frekvenco: Magnetno polje z energijsko povezano frekvenco
- Padci napetosti: Padci napetosti
- Padec napetosti: 0%
- Pulzno magnetno polje: Pulzno magnetno polje
- Asimetrične prevodne motnje: Asimetrične prevodne motnje
- Testna raven 1: 100 kHz
- Testna raven 2: 1 MHz
- Testna raven 3: 1,5 kHz 15 kHz (testna raven 3)
- Testna raven 4: 15 kHz 150 kHz (testna raven 3)
- Testna raven 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (testna raven 3)
- Testna raven 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (testna raven 3)
- Izmenična komponenta enosmerne napetosti: izmenična komponenta enosmerne napetosti
- Menjalni tečaj: 10 % (ZN)
- Dušeno nihajoče valovanje: Dušeno nihajoče valovanje
- Vhod, izhod (stopnja testa 1): 1 MHz (stopnja resnosti testa 2 - simetrično)
- Vhod, izhod (stopnja testa 2): 1 MHz (stopnja resnosti testa 2 - neuravnoteženo)
- Signali (stopnja testa 1): 1 MHz (stopnja resnosti testa 2 - simetrično)
- Signali (stopnja testa 2): 1 MHz (stopnja resnosti testa 2 - neuravnotežen)
- Dušeno nihajoče magnetno polje: Dušeno nihajoče magnetno polje
- Merila: Merila
- Merilo A: Normalno obratovalno vedenje znotraj določenih meja.
- Merilo B: Začasna okvara delovanja, ki jo naprava sama popravi.
- Merilo C: Začasna okvara delovanja, ki jo odpravi sama naprava ali jo je mogoče obnoviti z uporabo krmilnih elementov.
- Temperatura okolice (preizkušena ob zagonu): -40 °C
- Znižanje nazivne moči:> 60 °C (2,5 %/K od nazivne izhodne temperature)
- Število obdobij: 0,5 / 1 / 5 / 50 obdobij
- Razdalja namestitve desno/levo (aktivno, pasivno): 0 mm / 0 mm (POut ≤50 %)
- Razdalja med namestitvijo zgoraj/spodaj (aktivno, pasivno): 30 mm / 30 mm (POut ≤50 %)
- Material ohišja: Polikarbonat (PC), UL 94 V0
- Nastavljiv signalni izhod: Nastavljiv signalni izhod
- Vrsta izdelka
DC/DC pretvornik
- Vrsta
QUINT4-PS/12-24DC/24DC/2.5/PT
- Vhodna napetost (min.)
12 V/DC
- Vhodni tok (maks.)
24 V/DC
- Izhodna napetost
24 V/DC
- Izhodni tok maks.
2.5 A
- Izhodni tok (maks.) - zaokrožen
2.5 A
- Priključek
Push-In vzmetni priključek
- Delovna temperatura min.
-25 °C
- Delovna temperatura (maks.)
70 °C
- Mere
(D x Š x V) 90 x 32 x 106 mm
- Višina
106 mm
- Dolžina
90 mm
- Širina
32 mm
- Vsebina
1 kos
- Globina
90 mm
IP20
- Vgradna višina
106 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3582669 Phoenix Contact 1066714 DC/DC pretvornik 24 V/DC 2.5 A Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 k
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3582669 Phoenix Contact 1066714 DC/DC pretvornik 24 V/DC 2.5 A Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 k
Opis
Primarni preklopni DC/DC pretvornik, QUINT POWER, montaža na DIN-letev, vhod: 12 V DC - 24 V DC, izhod: 24 V DC / 2,5 A
