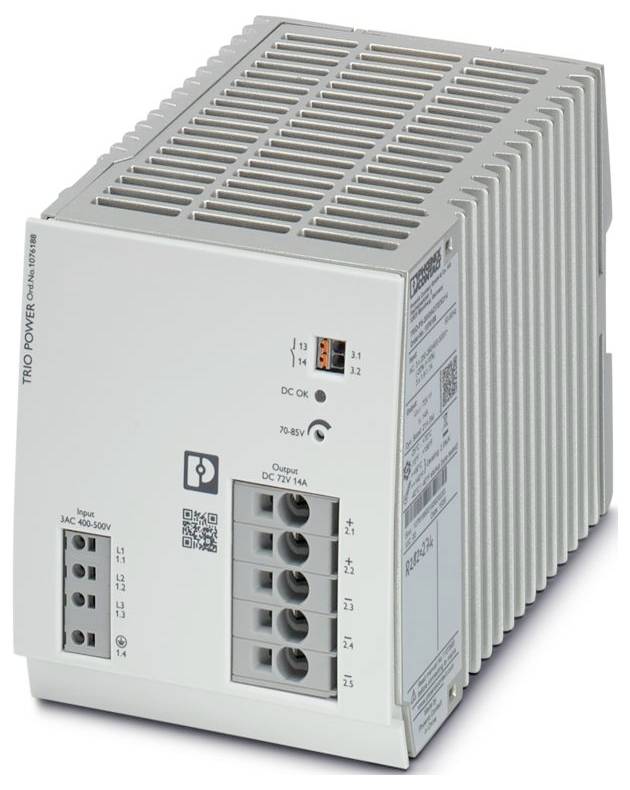

Phoenix Contact 1076188 napajalnik 72 V/DC 14 A 1335.1 VA Vsebina, količina, vsebina količinskih enot na prodajno enoto
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (425,00 € / Kos)
425,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: TRIO POWER
- Vrsta povezave: Vtični priključek
- širina 110 mm
- Višina: 130 mm
- Globina: 160 mm
- Barva: zelena
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 70 °C (> 60 °C Znižanje nazivne moči: 2,5 %/K)
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: EN 61000-6-3
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: Kategorija prenapetosti
- Stopnja onesnaženosti: 2
- Vibracije (delovanje):< 15 Hz, amplituda ±2,5 mm (v skladu z IEC 60068-2-6); 15 Hz ... 150 Hz, 0,7 g, 90 min.
- Dolžina odstranjevanja izolacije: 8 mm
- Presek fleksibilnega vodnika min.: 0,75 mm²
- Presek fleksibilnega vodnika, maks.: 1,5 mm²
- Presek togega vodnika min.: 0,75 mm²
- Presek togega vodnika, največ: 0,75 mm²
- Montažni položaj: vodoravna montažna letev NS 35, EN 60715
- Skladnost/odobritve: Skladnost/odobritve
- Frekvenčno območje: 0,15 MHz ... 80 MHz
- Razred zaščite: I (v zaprti stikalni omari)
- Frekvenca: 50 Hz
- Vhodno napetostno območje: 3x 400 V AC ... 500 V/AC
- Vhodno napetostno območje: 3x 400 V AC ... 500 V AC -20% ... +15 %
- Vklopni tok: ≤ 30 A (tipično)
- Integral vklopnega toka (I2t):< 1.1 A2
- Omejitev vklopnega toka: 35 A (po 1 ms)
- Čas premostitve izpada omrežja:> 10 ms (400 V AC);> 20 ms (480 V AC)
- Poraba toka: 3 x 1,9 A (400 V AC); 3 x 1,7 A (500 V AC)
- Nazivna poraba energije: 1335,1 VA
- Tipičen čas vklopa:< 1 s
- Vhodna varovalka: 6,3 A (notranja (zaščita naprave))
- Izbira ustrezne varovalke za zaščito vhoda: 10 A ... 16 A (karakteristike B, C, D, K)
- Učinkovitost:> 94,6 % (400 V AC);> 94,3 % (480 V AC)
- Izhodne karakteristike: U/I z dinamično rezervo obremenitve
- Nazivna izhodna napetost: 72 V DC ±1 %
- Območje nastavitve izhodne napetosti (USet): 70 V DC ... 85 V enosmernega toka (> 72 V DC, omejena konstantna moč)
- Nazivni izhodni tok (IN): 14 A
- Dinamično povečanje (IDyn.Boost): 21 A (5 s)
- Odpornost na kratek stik: da
- Varnost v mirovanju: da
- Odpornost proti povratnemu toku:< 105 V enosmernega toka
- Prenapetostna zaščita na izhodu (OVP): ≤ 105 V DC
- Preostalo valovanje: ≤ 300 mVSS
- Čas vzpona: ≤ 2 ms (UOUT (10 % ... 90%)
- Možnost serijske povezave: da
- Največja izguba moči v prostem teku:< 7 W (400 V AC)
- Največja izguba moči pri nazivni obremenitvi:< 58 W (400 V AC)
- Možnost vzporedne povezave: da
- Zaščita sekundarne strani: elektronska
- Vhod: 2 kV (stopnja resnosti testa 4 - simetrično); 4 kV (stopnja resnosti testa 4 - asimetrično)
- Izhod: 1 kV (stopnja resnosti preizkusa 3 - simetrično); 2 kV (stopnja resnosti preizkusa 3 - asimetrično)
- Signal: 1 kV (stopnja resnosti testa 2 - neuravnotežen)
- Vrste signalizacije: LED; Brezpotencialni signalni kontakt
- Privzeto: zaprto
- Digitalno: 30 V AC 30 V DC 100 mA
- Število faz: 3
- Vhodna/izhodna izolacijska napetost: 3 kV AC (tipski preizkus); 1,5 kV AC (preizkus enote)
- MTBF (IEC 61709, SN 29500):> 1.730.000 ur (25 °C);> 1051000 ur (40 °C);> 510.000 ur (60 °C)
- Vgradna dimenzija: Vgradna dimenzija
- Navodila za montažo: možnost zlaganja: vodoravno 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), navpično 50 mm
- Zaščitni premaz: ne
- Razred vnetljivosti po UL 94 (ohišje / priključki): V0
- Material ohišja: Plastika
- Material nape: Polikarbonat
- Delovna nadmorska višina: ≤ 4000 m (> 2000 m, zmanjšanje zmogljivosti: 10 %/1000 m)
- Klimatski razred: 3K3 (v skladu z EN 60721)
- Najvišja dovoljena vlažnost (delovanje): ≤ 95 % (pri 25 °C, brez kondenzacije)
- Udar: 11 ms, 15 g, na prostorsko smer (v skladu z IEC 60068-2-27)
- EN 61010-1: II (≤ 2000 m)
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
- Direktiva o nizki napetosti: Skladnost z Direktivo o nizki napetosti 2014/35/EU
- Zahteve EMC Odpornost: EN 61000-6-1; EN 61000-6-2
- Prevajane emisije: Prevajane emisije
- Interferenčno sevanje: Interferenčno sevanje
- Statična razelektritev: Statična razelektritev
- Kontaktna razelektritev: 6 kV (stopnja resnosti testa 3)
- Izpraznitev zraka: 8 kV (stopnja resnosti testa 3)
- Opomba: Merilo A
- Elektromagnetno RF polje: Elektromagnetno RF polje
- Jakost preskusnega polja: 10 V/m (stopnja resnosti preskusa 3)
- Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
- Prenapetost: Prenapetost
- Prevajane motnje: Prevajane motnje
- Napetost: 400 V AC
- Padci napetosti: Padci napetosti
- Padec napetosti: 0%
- Merila: Merila
- Merilo A: Normalno obratovalno vedenje znotraj določenih meja.
- Merilo B: Začasna okvara delovanja, ki jo naprava sama popravi.
- Merilo C: Začasna okvara delovanja, ki jo odpravi sama naprava ali jo je mogoče obnoviti z uporabo krmilnih elementov.
- Temperatura okolice (preizkušena ob zagonu): -40 °C
- Delovanje z izmeničnim tokom: Delovanje z izmeničnim tokom
- Vrsta omrežja: Zvezdno omrežje
- Tipična napetost nacionalnega omrežja: 3x 400 V AC; 3x 480 V AC
- Vrsta napajalne napetosti: AC
- Frekvenčno območje izmeničnega toka: 50 Hz ... 60 Hz
- Frekvenčno območje (fN): 50 Hz ... 60 Hz ± 5 Hz
- Zaščitno vezje: Zaščita pred prehodno prenapetostjo | Varistor
- Faktor moči (cos fi): 0,77
- Uhajavi tok do PE:< 3,5 mA;< 2,5 mA (550 V AC, 60 Hz)
- Znižanje nazivne moči:> 60 °C ... 70 °C (2,5 %/K)
- Odstopanje od pravila:< 1 % (statična porazdelitev obremenitve 10 % ... 90 %;< 3 % (dinamična sprememba obremenitve 10 % ... 90 %, 10 Hz);< 0,1 % (sprememba vhodne napetosti ±10 %)
- Izhodna moč: 1008 W; 1512 W (5 s)
- Fleksibilna enovodna/priključna točka s končno tulko in plastičnim tulcem, min.: 0,75 mm²
- Fleksibilna enovodna/priključna točka s končno tulko in plastičnim tulcem, maks.: 0,75 mm²
- Fleksibilen enožilni kabel/priključek z žičnim tulcem brez plastične obloge, min.: 0,75 mm²
- Fleksibilna enovodna/priključna točka z žično tulko brez plastične tulke, maks.: 1 mm²
- Najmanjši presek vodnika AWG: 20
- Največji presek vodnika AWG: 18
- Razdalja vgradnje desno/levo: 0 mm / 0 mm
- Razdalja med vgradnjo zgoraj/spodaj: 50 mm / 50 mm
- Standard - Omejitev harmonskih tokov v omrežju: EN 61000-3-2
- Standard - Električna varnost: IEC 61010-2-201
- Standard - Varna ločitev: DIN VDE 0100-410
- Standard - Varnost transformatorjev: EN 61558-2-16 (samo varnostne razdalje in lezilne poti)
- UL odobritve: UL/C-UL listinjeno UL 61010-1
- Harmonični tokovi: Harmonični tokovi
- Utripanje: Utripanje
- Število ur: 1 urnik
- Material ohišja: aluminij (AlMg3)
- Moteče emisije: Moteče emisije
- Signal: DC v redu: Signal: DC v redu
- Trajni obremenitveni tok: 100 mA
- Izhodni signal: LED indikator stanja: Izhodni signal: LED indikator stanja
- Oznaka signalizacije: DC OK
- Indikator stanja: LED
- SIL v skladu z IEC 61508: 0
- Vhod/izhod: neuravnotežen
- Napetost radijskih motenj v skladu z EN 55011: EN 55011 (EN 55022) razred B Področje uporabe: Industrijska in stanovanjska
- Radijsko moteče sevanje v skladu z EN 55011: EN 55011 (EN 55022) Razred B Področje uporabe: Industrija in stanovanja
- Kratkostični tok:< 23,5 A enosmernega toka (neprekinjeno)
- Signalni rele 13/14: Signalni rele 13/14
- DC OK: UOUT> 0,95 x UN (UN = 72 V enosmernega toka)
- Vrsta izdelka
napajalnik
- Vhodna napetost (min.)
400 V/AC
- Vhodni tok (maks.)
500 V/AC
- Izhodni tok maks.
14 A
- Izhodni tok (maks.) - zaokrožen
14 A
1335.1 VA
- Faze
3
- Izhodna napetost (nom.)
72 V/DC
- Priključek
Push-In vzmetni priključek
- Mere
(D x Š x V) 160 x 110 x 130 mm
- Delovna temperatura (maks.)
70 °C
- Temperatura delovanja (maks,)
70 °C
- Čas delovanja (min.)
60 °C
- Delovna temperatura min.
-25 °C
- Proizv. št. delov
1076188
- Vsebina
1 kos
- Širina
110 mm
- Višina
130 mm
- Dolžina
160 mm
IP20
- Vrsta
TRIO-PS-2G/3AC/72DC/14
- Globina
160 mm
- Vgradna višina
130 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3562889 Phoenix Contact 1076188 napajalnik 72 V/DC 14 A 1335.1 VA Vsebina, količina, vsebina količinskih enot na prodajno enoto
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3562889 Phoenix Contact 1076188 napajalnik 72 V/DC 14 A 1335.1 VA Vsebina, količina, vsebina količinskih enot na prodajno enoto
Opis
Primarni stikalni napajalnik TRIO POWER, vtični priključek, montaža na DIN-letev, vhod: 3-fazni, izhod: 72 V DC / 14 A
