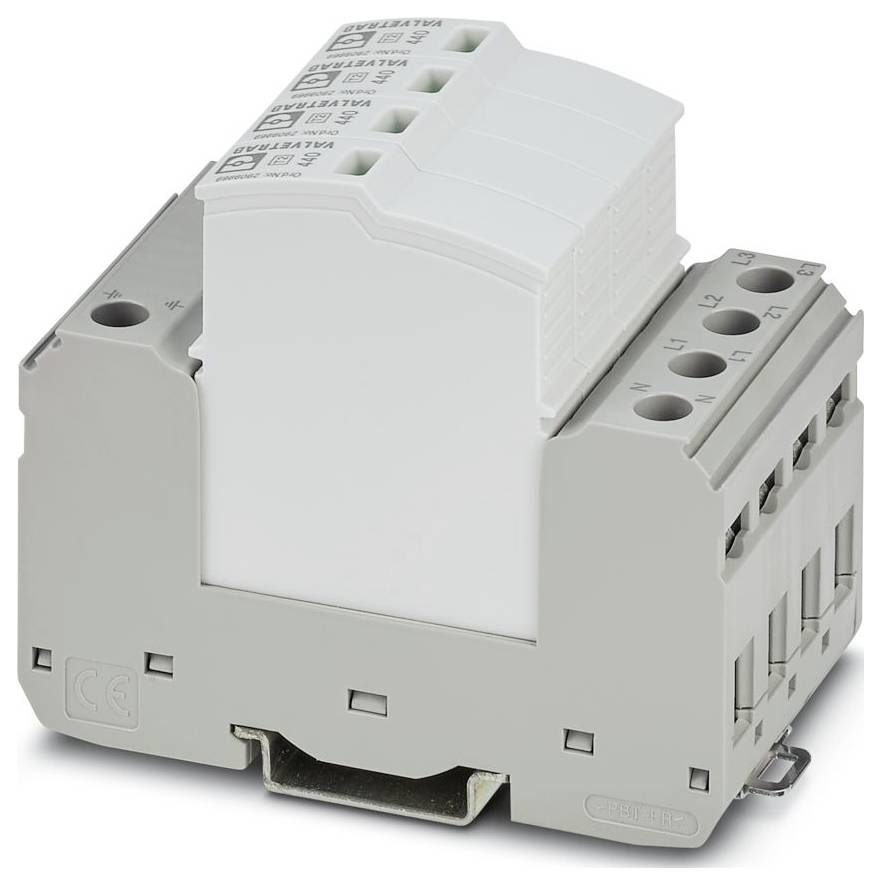

Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM prenapetostni odvodnik 40 kA 1 kos

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon, 19.10.

Število

kos - zaloga Nemčija

Skupaj (285,00 € / Kos)

285,00 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: Družina SEC
IEC preskusni razred: II; T2
Zasnova: Dvodelni vtični modul montažne tirnice
Število polov: 3
Sporočilo o napaki prenapetostne zaščite: vizualno, daljinski signalni kontakt
Nazivna napetost UN: 400/690 V AC (TN-S); 400 V AC (IT)
Prikaz / Oddaljeno obvestilo: Prikaz / Oddaljeno obvestilo
Preklopna funkcija: Preklopnik
Vrsta povezave: Vtični/vijačni priključek prek COMBICON-a
Navoj vijaka: M2
Navor privijanja: 0,25 Nm
Presek fleksibilnega vodnika: 0,14 mm² ... 1,5 mm²
Presek togega vodnika: 0,14 mm² ... 1,5 mm²
Presek vodnika AWG: 28 ... 16
širina 49,2 mm
Višina 97,9 mm
Globina: 74,5 mm (vključno s 7,5 mm montažno letevjo)
Enota divizije: 2,7 TE
Razred vnetljivosti po UL 94: V-0
Material ohišja: PA 6.6-FR 20 % GF; PBT-FR
Smer delovanja: 3L-N/PE
Največja trajna napetost UC: 440 V AC
Nazivni impulzni tok razelektritve In (8/20) µs: 20 kA
Odzivni čas tA: ≤ 25 ns
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -40 °C ... maks. 80 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
Nadmorska višina: ≤ 2000 m (amsl)
Standardi/predpisi: EN 61643-11
Opomba: 2012
Vrsta montaže: Montažna letev: 35 mm
Tip EN: T2
Napajalni sistem IEC: TN-S;IT
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: III
Stopnja onesnaženosti: 2
Nazivna frekvenca fN: 50 Hz (60 Hz)
CTI vrednost materiala: 600
Izolacijski material: PA6.6-FR 20 % GF; PBT-FR
Skupina materialov: I
Zaščitne poti: LN; L-PE; N-PE
Poraba energije računalnika v stanju pripravljenosti: ≤ 720 mVA
Največji izpustni tok Imax (8/20) µs: 40 kA
Obnašanje TOV pri UT: 581 V AC (5 s / vzdržni način); 762 V AC (120 min / varni način okvare)
Dovoljena vlažnost (delovanje): 5% ... 95 %
Udar (delovni): 30 g (polsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibracije (delovanje): 5g (10 ... 500 Hz / 2,5 ure / X, Y, Z)
Oznaka priključka: Kontakt za daljinsko signaliziranje napake
Delovna napetost: 5 V AC ... 250 V AC; 125 V DC (200 mA DC)
Delovni tok: 5 mA AC ... 1 A izmeničnega toka; 1 A enosmernega toka (30 V enosmernega toka)
Dolžina odstranjevanja izolacije: 7 mm
Okvarjen kontakt za daljinsko signaliziranje: Okvarjen kontakt za daljinsko signaliziranje
Nazivni tok obremenitve IL: 40 A (vilični kabelski čevelj Biconnect M4 6 mm²); 63 A (dvojni kabelski čevelj TWIN 2x 10 mm²)
Kratkostični odpor ISCCR: 25 kA (z varovalko gG do 315 A); 50 kA (z varovalko gG do 200 A)
Zaščitna raven Up (LN): ≤ 4 kV
Stopnja zaščite Up (L-PE): ≤ 1,9 kV
Stopnja zaščite Up (N-PE): ≤ 1,9 kV
Preostala napetost Ures (LN): ≤ 4 kV (pri In); ≤ 3,5 kV (pri 10 kA); ≤ 3,2 kV (pri 5 kA); ≤ 3,1 kV (pri 4 kA); ≤ 2,85 kV (pri 2 kA)
Preostala napetost Ures (L-PE): ≤ 1,9 kV (pri In); ≤ 1,65 kV (pri 10 kA); ≤ 1,5 kV (pri 5 kA); ≤ 1,45 kV (pri 4 kA); ≤ 1,35 kV (pri 2 kA)
Preostala napetost Ures (N-PE): ≤ 1,9 kV (pri In); ≤ 1,65 kV (pri 10 kA); ≤ 1,5 kV (pri 5 kA); ≤ 1,45 kV (pri 4 kA); ≤ 1,35 kV (pri 2 kA)
Največja nazivna vrednost varovalke za V-prehodno ožičenje: 40 A (gG / Biconnect M4 viličasti kabelski čevelj 6 mm²); 63 A (gG / TWIN končni tulec 2x 10 mm²)
Največja nazivna vrednost varovalke za ožičenje odcepnega voda: 315 A (gG)
Splošno: Splošno
EN 61643-11: EN 61643-11
Barva (vtič): svetlo siva (RAL 7035)
Barva (osnovni element): siva (RAL 7042)

Vrsta izdelka: prenapetostni odvodnik

Odvodni tok: 40 kA

Izvedba: Dvodelni vtični modul montažne tirnice

: IP20

Proizv. št. delov: 1076468

Vrsta: 2

Mere: (Š x V x G) 49.2 x 97.9 x 74.5 mm

Širina: 49.2 mm

Višina: 97.9 mm

Globina: 74.5 mm

Vsebina: 1 kos

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3562952 Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM prenapetostni odvodnik 40 kA 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3562952 Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM prenapetostni odvodnik 40 kA 1 kos

Opis

Vtični odvodnik prenapetosti tipa 2 / razreda II za trifazna napajalna omrežja z ločenima N in PE (5-žilni sistem: L1, L2, L3, N, PE), s kontaktom za daljinsko signalizacijo.

Besedilo je strojno prevedeno.
