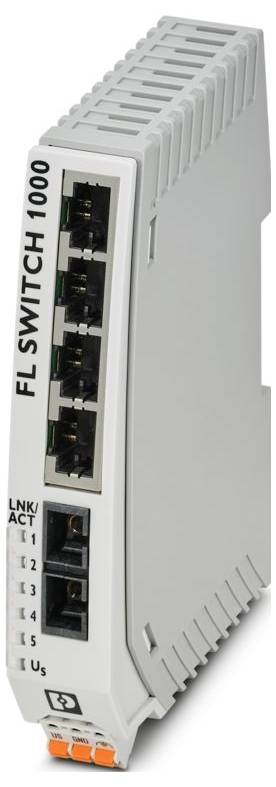

Phoenix Contact 1084159 FL SWITCH 1004N-FX industrijski Ethernet preklopnik 100 MBit/s
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (229,99 € / Kos)
229,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: Neupravljano stikalo 1000
- Zasnova: Samostojna
- Vrsta povezave: Vzmetna povezava z vtičnico
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 2,5 mm²
- Presek vodnika AWG: 24 ... 12
- širina 22,5 mm
- Višina: 117 mm
- Globina: 84 mm
- Material ohišja: polikarbonat, ojačan z vlakni
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP30
- Temperatura okolice (delovanje): -10 °C ... 60 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Nadmorska višina: 2000 m (največ)
- Standardi/predpisi: EN_61000-6-4:2019
- Vrsta montaže: montaža na DIN letev
- Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
- Udar (med delovanjem): 30 g (EN 60068-2-27)
- Vibracije (delovanje): v skladu z IEC 60068-2-6: 5 g, 150 Hz
- Oznaka: Priključek: Napajanje
- Dolžina odstranjevanja izolacije: 10 mm
- Skladnost/odobritve: Skladnost/odobritve
- Hitrost prenosa: 100 Mbit/s (polni dupleks)
- Presek fleksibilnega vodnika s tulko in plastičnim tulcem: 0,25 mm² ... 2,5 mm²
- Presek fleksibilnega vodnika z žično tulko brez plastične tulke: 0,25 mm² ... 2,5 mm²
- UL, ZDA/Kanada: UL 61010-1, UL 61010-2-201, UL 62368-1
- Razred I, Oddelek 2, Skupine A, B, C, D, T4
- Razred I, cona 2, skupina IIC, T4
- Največja izguba moči pri nominalnih pogojih: 2,196 W (pri 24 V DC)
- Število vmesnikov: 1
- Zračni tlak (delovni): 79 kPa ... 108 kPa do 2000 m nadmorske višine (brez zmanjšanja nazivne moči)
- Dolžina prenosa: 8 km (optični kabel z FG 62,5/125 0,7 dB/km F1000); 4,29 km (optični kabel z FG 50/125 0,7 dB/km F1200)
- Območje napajalne napetosti: 9 V DC ... 32 V enosmernega toka; 18 V izmeničnega toka ... 30 V AC (50/60 Hz)
- Priključna tehnologija: Priključna tehnologija
- Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (brez kondenzacije)
- Opomba glede uporabe: Samo za industrijsko uporabo
- Preostalo valovanje: 3,6 Vpp (znotraj dovoljenega napetostnega območja)
- Interferenčno sevanje: Interferenčno sevanje
- Odpornost: EN 61000-6-2:2019
- Indikator stanja: LED diode: US, Link in Activity na vrata
- Fizika prenosa: Večmodni optični kabel
- MTTF: 115,1 let (standard MIL-HDBK-217F, temperatura 25 °C, delovni cikel 100 %); 427,5 let (standard SN 29500, temperatura 25 °C, delovni cikel 21 %); 279,5 let (standard Telcordia, temperatura 25 °C, delovni cikel 21 % (5 dni na teden, 8 ur na dan))
- Dobava: Dobava
- Zračni tlak (skladiščenje/transport): 79 kPa ... 108 kPa do 2000 m nadmorske višine (brez zmanjšanja nazivne moči)
- Tipična poraba toka: 59 mA (pri 24 V DC)
- Največja poraba toka: 244 mA (pri 9 V DC)
- Opomba glede vrste povezave: Samodejno pogajanje in Samodejno križanje
- Število kanalov: 1 (večmodni SC)
- Prenosni medij: baker
- Omejitev uporabe: Omejitev uporabe
- Opomba o EMC: EMC: Izdelek razreda A, glejte izjavo proizvajalca v območju za prenose
- Osnovna funkcionalnost: Neupravljano stikalo; Samodejno pogajanje; Način preklapljanja s shranjevanjem in posredovanjem
- Funkcije stikala: Funkcije stikala
- Tabela MAC naslovov: 2k
- Dodatne funkcije: 100BASE-TX/100BASE-FX (IEEE 802.3u); določanje prioritet kakovosti storitve (QoS) (IEEE 802.1p); energetsko učinkovit Ethernet (IEEE 802.3az); 10Base-T (IEEE 802.3)
- Varnostne funkcije: Varnostne funkcije
- Funkcionalnost: Funkcionalnost
- priključek: da
- Ethernet (RJ45): Ethernet (RJ45)
- Signalne LED diode: Sprejem podatkov, stanje povezave
- Priključek napajanja: prek COMBICON-a, maks. presek vodnika 2,5 mm²
- Ethernet (optična vlakna): Ethernet (optična vlakna)
- Valovna dolžina: 1300 nm
- Najmanjša oddajna moč: -20 dBm
- Največja oddajna moč: -14 dBm
- Najmanjša občutljivost sprejemnika: -31 dBm
- Največja občutljivost sprejemnika: 0 dBm
- Statusni in diagnostični indikatorji: LED diode: US, Link in Activity na vrata
- Vhodni medpomnilnik: 768 kbit
- Izhodni medpomnilnik: 768 kbit
- Napajalna napetost (enosmerni tok): 24 V enosmernega toka
- Zagotavljanje ugodnosti: Zagotavljanje ugodnosti
- Razred skladnosti PROFINET: Razred skladnosti A
- Napajalna napetost (izmenični tok): 24 V izmenični tok (50/60 Hz)
- FCC: Naslov 47, del 15, poddel B: 2018, razred A
- Vrsta izdelka
industrijski Ethernet preklopnik
- Hitrost prenosa LAN
100 MBit/s
- Hitrost prenosa
100 MBit/s
- Osnovna funkcionalnost
unmanaged switch
- Ethernet vrata
4
- Število 10/100 MBit/s vrat
4 x
- LWL vrata
1
- Avto - Uplink na vsakih vratih
da
- MAC naslovi
2000
- Širina
22.5 mm
- Višina
117 mm
- Globina
84 mm
- Vrsta
FL SWITCH 1004N-FX
- Vmesnik
RJ45
SC
IP30
- Delovna napetost
24 V/DC
24 V/AC
- Maks. temperatura okolice
60 °C
- Min. temperatura okolice
-10 °C
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3563258 Phoenix Contact 1084159 FL SWITCH 1004N-FX industrijski Ethernet preklopnik 100 MBit/s
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3563258 Phoenix Contact 1084159 FL SWITCH 1004N-FX industrijski Ethernet preklopnik 100 MBit/s
Opis
Ethernet stikalo, 4 vrata TP-RJ45, 1 optični vhod, 100 Mbps polni dupleks v formatu SC-D, samodejno zaznavanje hitrosti prenosa podatkov 10 ali 100 Mbps (RJ45), funkcija samodejnega križanja
