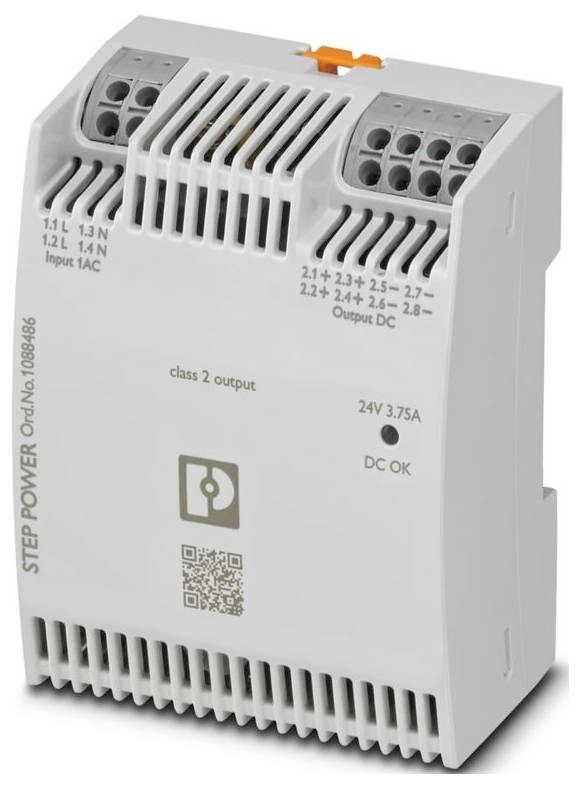

Phoenix Contact 1088486 napajalnik 24 V/DC 3.75 A Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (69,99 € / Kos)
69,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: STEP POWER
- Vrsta povezave: Vtični priključek
- Širina: 72 mm
- Višina 90 mm
- Globina: 43 mm
- Enota delitve: 4 TE (DIN 43880)
- Barva: zelena
- Razred vnetljivosti po UL 94: V0 (ohišje, priključki, nožna zapahnica)
- Material ohišja: PC
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -10 °C ... 70 °C (znižanje nazivne moči> 50 °C: 2 %/K)
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: EN 61000-4-11
- Opomba: Razred B
- Vrsta montaže: DIN letev in neposredna montaža
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: Kategorija prenapetosti
- Stopnja onesnaženosti: 2
- Udar (delovanje): 18 ms, 30 g, na prostorsko smer (IEC 60068-2-27)
- Vibracije (delovanje):< 15 Hz, amplituda ±2,5 mm (IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 min.
- Dolžina odstranjevanja izolacije: 10 mm (togo/fleksibilno); 10 mm (vtičnica)
- Montažni položaj: vodoravna montažna letev NS 35, EN 60715
- Frekvenčno območje: 0,15 MHz ... 80 MHz
- Označevanje: UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Nevarna lokacija)
- Razred zaščite: II (v zaprti stikalni omari)
- Frekvenca: 50 Hz
- Priključna tehnologija: Priključna tehnologija
- Vhodna napetost: 110 V DC ... 250 V enosmernega toka -20 % ... +10 %; 120 V enosmernega toka ... 250 V enosmerne napetosti ±10 % (UL)
- Vklopni tok: tipično 30 A (25 °C)
- Integral vklopnega toka (I2t): tipično 0,35 A2s
- Čas premostitve izpada električne energije: tipično 25 ms (120 V AC); tipično 25 ms (230 V AC)
- Poraba toka: 0,88 A (110 V DC); 0,38 A (250 V DC)
- Čas vklopa: tipično 2 s
- Izbira ustrezne varovalke za zaščito vhoda: 6 A ... 16 A (karakteristike B, C, D, K)
- Učinkovitost:> 92,5 % (120 V AC);> 94 % (230 V AC)
- Nazivna izhodna napetost: 24 V DC
- Nazivni izhodni tok (IN): 3,75 A
- Odpornost na kratek stik: da
- Varnost v prostem teku: da
- Izhodna moč (PN): 90 W
- Zmogljivost povratnega napajanja: ≤ 35 V DC
- Prenapetostna zaščita na izhodu (OVP):< 35 V enosmernega toka
- Preostalo valovanje: tipično 100 mVSS
- Čas vzpona: tipično 100 ms (UOut = 10 % ... 90%)
- Možnost serijske povezave: da, za povečanje napetosti
- Največja izguba moči v prostem teku:< 0,21 W (230 V AC)
- Največja izguba moči pri nazivni obremenitvi:< 5,7 W (230 V AC)
- Vzporedna povezava: da, za večjo moč in redundanco z diodo
- Zaščita sekundarne strani: elektronska
- Vhod: simetričen 2 kV (stopnja resnosti testa 4); asimetričen 4 kV (stopnja resnosti testa 4)
- Položaj: 2.x
- Priključek vodnika: Priključek vodnika
- tog: 0,2 mm² ... 2,5 mm²; 1 mm² (priporočeno)
- Fleksibilen: 0,2 mm² ... 2,5 mm²; 1 mm² (priporočeno)
- Fleksibilna žica s tulko, brez plastične tulke: 0,5 mm² ... 1,5 mm²; 1 mm² (priporočeno)
- Fleksibilen z žično nastavkom in plastično tulko: 0,2 mm² ... 1 mm²; 1 mm² (priporočeno)
- Izhod: simetričen 1 kV (stopnja zahtevnosti testa 3); asimetričen 2 kV (stopnja zahtevnosti testa 3)
- LED signalizacija: LED signalizacija
- Vrste signalizacije: LED DC OK - Stanje signala Delovanje (UN = 24 V DC, IOut = IN)
- Funkcija: vizualni prikaz stanja delovanja
- Število faz: 1
- Vhodna/izhodna izolacijska napetost: 4 kV AC (tipski preizkus); 3,75 kV AC (preizkus enote)
- MTBF (IEC 61709, SN 29500):> 2036000 ur (25 °C);> 1.175.000 ur (40 °C);> 777000 ur (50 °C)
- Dodatno besedilo: 3. razred
- Dimenzije artikla: Dimenzije artikla
- Vgradna dimenzija: Vgradna dimenzija
- Navodila za montažo: možno zlaganje: vodoravno 0 mm, navpično 30 mm
- Zaščitni premaz: ne
- Material ohišja: Plastika
- Delovna nadmorska višina: ≤ 3000 m (> 2000 m, zmanjšanje zmogljivosti: 10 %/1000 m)
- Najvišja dovoljena vlažnost (delovanje): ≤ 95 % (brez kondenzacije)
- Začasna koda: T4 (-10 ... +70 °C |> 50 °C, Znižanje nazivne moči: 2 %/K)
- EN 61010-1: II (≤ 3000 m)
- EN 62477-1: III (≤ 2000 m)
- Standardna oznaka: Konduktivni polnilni sistemi za električna vozila - 21-2. del: Zahteve elektromagnetne združljivosti za zunanje polnilne sisteme za električna vozila
- Zaščitna izjemno nizka napetost: Zaščitna izjemno nizka napetost
- UL: UL
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
- Direktiva o nizki napetosti: Skladnost z Direktivo o nizki napetosti 2014/35/EU
- Prevajane emisije: Prevajane emisije
- Interferenčno sevanje: Interferenčno sevanje
- Statična razelektritev: Statična razelektritev
- Kontaktna razelektritev: 6 kV (stopnja resnosti testa 3)
- Izpraznitev zraka: 8 kV (stopnja resnosti testa 3)
- Opomba: Merilo B
- Elektromagnetno RF polje: Elektromagnetno RF polje
- Jakost preskusnega polja: 10 V/m (stopnja resnosti preskusa 3)
- Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
- Prenapetost: Prenapetost
- Prevajane motnje: Prevajane motnje
- Napetost: 230 V AC
- Padci napetosti: Padci napetosti
- Padec napetosti: 0%
- Merila: Merila
- Merilo A: Normalno obratovalno vedenje znotraj določenih meja.
- Merilo B: Začasna okvara delovanja, ki jo naprava sama popravi.
- Merilo C: Začasna okvara delovanja, ki jo odpravi sama naprava ali jo je mogoče obnoviti z uporabo krmilnih elementov.
- Temperatura okolice (preizkušena ob zagonu): -25 °C
- AWG: 17;24 ... 14 (bakar)
- Delovanje z izmeničnim tokom: Delovanje z izmeničnim tokom
- Oblika omrežja: Zvezdno omrežje (TN, TT, IT (PE))
- Tipična nacionalna omrežna napetost: 120 V AC; 230 V AC
- Vrsta napajalne napetosti: DC
- Frekvenčno območje (fN): 50 Hz ... 60 Hz ±10 %
- Zaščitno vezje: Zaščita pred prehodno prenapetostjo | Varistor
- Uhajavi tok do PE:< 0,25 mA
- Delovanje z enosmernim tokom: Delovanje z enosmernim tokom
- Znižanje nazivne moči:> 50 °C ... 70 °C (2 % / K)
- Odstopanje od pravila:< 0,5 % (statična porazdelitev obremenitve 10 % ... 90 %;< 3 % (dinamična sprememba obremenitve 10 % ... 90 % (10 Hz));< 0,1 % (sprememba vhodne napetosti ±10 %)
- Crest faktor: tipično 1,78; tipično 1,87
- Direktiva o varstvu okolja: Direktiva RoHS 2011/65/EU; OEEO; REACH
- Razdalja vgradnje desno/levo: 0 mm / 0 mm
- Razdalja med vgradnjo zgoraj/spodaj: 30 mm / 30 mm
- Harmonični tokovi: Harmonični tokovi
- Utripanje: Utripanje
- Število ur: 1 urnik
- Emisija: Emisija v skladu z EN 61000-6-3 (stanovanjska in poslovna območja) in EN 61000-6-4 (industrijska območja)
- Odpornost na motnje: EN 61000-6-2:2005
- Vhod/izhod: neuravnotežen
- Vhodna varovalka naprave: 4 A notranja (zaščita naprave), počasna
- Minimalna izguba moči v prostem teku:< 0,21 W (120 V AC)
- Minimalna izguba moči pri nazivni obremenitvi:< 7 W (120 V AC)
- Integrirana zaščita: ne
- Označevanje drogov: 2.1, 2.2, 2.3, 2.4 (+), 2.5, 2.6, 2.7, 2.8 (-)
- LED ne sveti: vhodna napajalna napetost AC ni prisotna (izklopljena)
- LED sveti (zeleno), DC OK: UOut> 0,9 x UN (UN = 24 V DC) (vklopljeno)
- Varna ločitev: Varna ločitev
- Globina (globina naprave (montažna letev)): 37 mm (globina naprave (montažna letev))
- Varnostna dodatna napetost: Varnostna dodatna napetost
- Material traku za noge: poliamid
- Nizkonapetostni napajalniki z enosmernim izhodom: Nizkonapetostni napajalniki z enosmernim izhodom
- Varnostni predpisi za električno merilno, krmilno, regulacijsko in laboratorijsko opremo: Varnostni predpisi za električno merilno, krmilno, regulacijsko in laboratorijsko opremo
- Varnost električnih aparatov za gospodinjstvo in podobne namene: Varnost električnih aparatov za gospodinjstvo in podobne namene
- Konduktivni polnilni sistemi za električna vozila - 21-2. del: Zahteve EMC za zunanje polnilne sisteme za električna vozila: Konduktivni polnilni sistemi za električna vozila - 21-2. del: Zahteve EMC za zunanje polnilne sisteme za električna vozila
- Stopnja učinkovitosti: VI
- Vrsta izdelka
napajalnik
- Vhodna napetost (min.)
100 V/AC
110 V/DC
- Vhodni tok (maks.)
240 V/AC
250 V/DC
- Izhodni tok maks.
3.75 A
- Izhodni tok (maks.) - zaokrožen
3.75 A
- Faze
1
- Izhodna napetost (nom.)
24 V/DC
- Priključek
Push-In vzmetni priključek
- Mere
(D x Š x V) 43 x 72 x 90 mm
- Delovna temperatura (maks.)
70 °C
- Temperatura delovanja (maks,)
70 °C
- Čas delovanja (min.)
50 °C
- Delovna temperatura min.
-10 °C
- Proizv. št. delov
1088486
- Vsebina
1 kos
- Širina
72 mm
- Višina
90 mm
- Dolžina
43 mm
IP20
- Vrsta
STEP3-PS/1AC/24DC/3.75/PT/FL
- Globina
43 mm
- Vgradna višina
90 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3563478 Phoenix Contact 1088486 napajalnik 24 V/DC 3.75 A Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3563478 Phoenix Contact 1088486 napajalnik 24 V/DC 3.75 A Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos
Opis
Primarni stikalni napajalnik, STEP POWER, vtični priključek, DIN-letev in neposredna montaža, vhod: 1-fazni, izhod: 24 V DC / 3,75 A
