Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P prenapetostna zaščita-vtič 1 kos

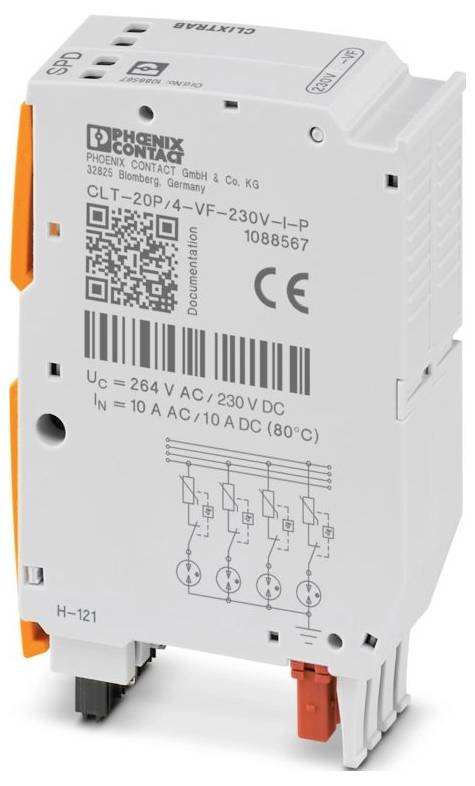

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pet, 23.10.

16 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (265,00 € / Kos)

265,00 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: CLIXTRAB
IEC preskusni razred: C1; C2; C3; D1
Oblika: Vtič
Sporočilo o napaki prenapetostne zaščite: vizualno
Nazivna napetost UN: 240 V AC
Vrsta povezave: vtična
širina 20,6 mm
Višina 53,25 mm
Globina: 81,9 mm
Barva: svetlo siva (RAL 7035)
Razred vnetljivosti po UL 94: V-0
Material ohišja: PA 6.6+GV 20%
Mehanski podatki: Mehanski podatki
Odprta stranska stena: Ne
Smer delovanja: Vodnik-Ozemljitev
Največja trajna napetost UC: 230 V DC; 264 V AC
Nazivni tok: 10 A AC (80 °C / 10 A AC C); 6 A DC (80 °C / 6,3 A DC F); 10 A DC (80 °C / 10 A DC D01 gR)
Obratovalni tok IC pri UC: ≤ 1 µA
Tok zaščitnega vodnika IPE: ≤ 4 µA
Skupni tok praznjenja ITotal (8/20) µs: 12 kA
Stopnja zaščite Up (vodnik-zemlja): ≤ 1,4 kV (C1 - 1,5 kV / 750 A); ≤ 1,4 kV (C2 - 6 kV / 3 kA); ≤ 1,5 kV (C3 - 50 A)
Največja zahtevana nazivna vrednost varovalke: 10 A AC (C); 6,3 A DC (F); 10 A DC (D01 gR)
Odpornost na prenapetostni tok (vodnik-zemlja): C1 - 1,5 kV / 750 A; C2 - 6 kV / 3 kA; C3 - 50 A; D1 - 500 A
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -40 °C ... maks. 80 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
Nadmorska višina: ≤ 2000 m (amsl)
Standardi/predpisi: EN 61643-21
Opomba: 2001 + A1:2009 + A2:2013
Vrsta montaže: na osnovni element
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: III
Stopnja onesnaženosti: 2
Izolacijski material: PA 6.6+GV 20%
Dovoljena vlažnost (delovanje): 5% ... 95 %
Udar (delovni): 5 g (polsinus / 11 ms / 3x ±X, ±Y, ±Z); 10 g (polsinus / 8 ms / 3x ±X, ±Y, ±Z); 5 g (polsinus / 30 ms / 3x ±X, ±Y, ±Z)
Vibracije (delovanje): 0,58 g (5 ... 150 Hz / 5 ur / X, Y, Z); 1 g (5 ... 2000 Hz / 5 ur / X, Y, Z)
Odzivni čas tA (žica-ozemljitev): ≤ 100 ns
Vstavljena izguba aE, asimetrična: tipično 0,3 dB (≤ 60 MHz/150 Ω)
Čas ponastavitve impulza (žica-ozemljitev): ≤ 30 ms
Mejna frekvenca fg (3 dB), asimetrična (signalna ozemljitev) v sistemu 150 Ω: tipično 60 MHz
Kapacitivnost (žica-signalna ozemljitev): tipično 20 pF

Vrsta izdelka: prenapetostna zaščita-vtič

Nazivna napetost: 230 V/AC

Izvedba: Vtič

: IP20

Proizv. št. delov: 1088567

Mere: (Š x V x G) 20.6 x 53.25 x 81.9 mm

Širina: 20.6 mm

Višina: 53.25 mm

Globina: 81.9 mm

Vsebina: 1 kos

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3563550 Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P prenapetostna zaščita-vtič 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3563550 Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P prenapetostna zaščita-vtič 1 kos

Opis

Vtič za prenapetostno zaščito, ki ga je mogoče neposredno priključiti na 4 priključne bloke, z integriranim indikatorjem stanja na modulu za 4-žični signalni tokokrog brez ozemljitvenega potenciala z visokim nazivnim tokom. Nazivna napetost: 230 V AC

Besedilo je strojno prevedeno.
