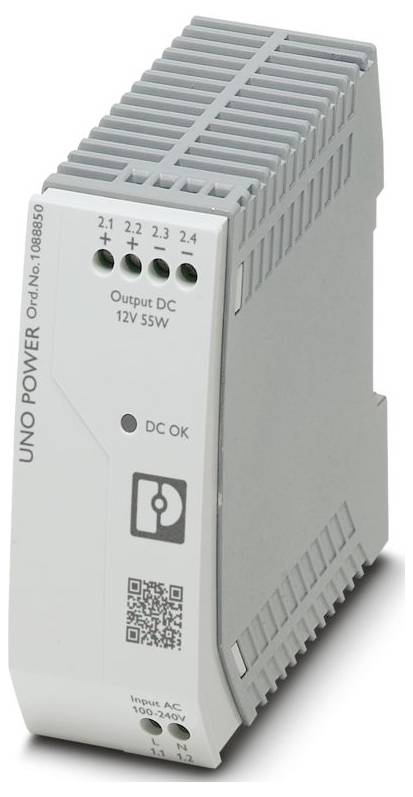

Phoenix Contact 1088850 napajalnik 12 V/DC 4.6 A 127 VA Vsebina, količina, vsebina količinskih enot na prodajno enoto 1
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (59,99 € / Kos)
59,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: UNO POWER
- Vrsta povezave: Vijačna povezava
- Navoj vijaka: M3
- Širina: 35 mm
- Višina 90 mm
- Globina: 84 mm
- Material ohišja: PC
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 70 °C (> 55 °C Znižanje nazivne moči: 2,5 %/K)
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: EN 61000-4-6
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Stopnja onesnaženosti: 2
- Vibracije (delovanje):< 15 Hz, amplituda ±2,5 mm (v skladu z IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 min.
- Dolžina odstranjevanja izolacije: 8 mm
- Presek fleksibilnega vodnika min.: 0,2 mm²
- Presek fleksibilnega vodnika, maks.: 2,5 mm²
- Presek togega vodnika min.: 0,2 mm²
- Presek togega vodnika, največ: 2,5 mm²
- Montažni položaj: vodoravna montažna letev NS 35, EN 60715
- Najmanjši navor privijanja: 0,5 Nm
- Skladnost/odobritve: Skladnost/odobritve
- Frekvenčno območje: 0,15 MHz ... 80 MHz
- Razred zaščite: II (v zaprti stikalni omari)
- Vhodna napetost: 100 V AC ... 240 V/AC
- Vhodna napetost: 85 V AC ... 264 V/AC
- Vklopni tok:< 30 A (tipično)
- Integral vklopnega toka (I2t):< 0,5 A2s
- Čas premostitve izpada omrežja:> 20 ms (120 V AC);> 90 ms (230 V AC)
- Poraba toka: 1,3 A (100 V AC); 0,6 A (240 V AC)
- Nazivna poraba energije: 127 VA
- Tipičen čas vklopa:< 1 s
- Vhodna varovalka: 2 A (počasna, notranja)
- Izbira ustrezne varovalke za zaščito vhoda: 6 A ... 16 A (karakteristike B, C, D, K)
- Izkoristek: tipično 87 % (120 V AC); tipično 88 % (230 V AC)
- Nazivna izhodna napetost: 12 V DC
- Nazivni izhodni tok (IN): 4,6 A (-25 °C ... 55 °C)
- Odpornost na kratek stik: da
- Odpornost proti povratnemu toku:< 25 V enosmernega toka
- Prenapetostna zaščita na izhodu (OVP): ≤ 25 V DC
- Preostalo valovanje:< 30 mVSS (pri nominalnih vrednostih)
- Čas vzpona:< 0,5 s (UOUT (10 % ... 90%)
- Možnost serijske povezave: da
- Največja izguba moči v prostem teku:< 0,3 W
- Največja izguba moči pri nazivni obremenitvi:< 8 W
- Možnost vzporedne povezave: da, za redundanco in večjo zmogljivost
- Zaščita sekundarne strani: elektronska
- Vhod: 1 kV (stopnja resnosti testa 2 - simetrično); 2 kV (stopnja resnosti testa 3 - asimetrično)
- Izhod: 0,5 kV (stopnja resnosti testa 1 - simetrično); 0,5 kV (stopnja resnosti testa 1 - asimetrično)
- Vrste signalizacije: LED
- Število faz: 1
- MTBF (IEC 61709, SN 29500):> 865000 ur (40 °C)
- Vgradna dimenzija: Vgradna dimenzija
- Navodila za montažo: možno zlaganje: vodoravno 0 mm, navpično 30 mm
- Zaščitni premaz: ne
- Razred vnetljivosti po UL 94 (ohišje / priključki): V0
- Material ohišja: Plastika
- Klimatski razred: 3K3 (v skladu z EN 60721)
- Najvišja dovoljena vlažnost (delovanje): ≤ 95 % (pri 25 °C, brez kondenzacije)
- Udar: 18 ms, 30 g, na prostorsko smer (v skladu z IEC 60068-2-27)
- Standardna oznaka: Zahteva polprevodniške industrije glede padcev omrežne napetosti
- Padci napetosti: Padci napetosti
- CSA: CAN/CSA-C22.2 št. 60950-1-07; CSA-C22.2 št. 107.1-01; CAN/CSA-C22.2 št. 213 Razred I, Oddelek 2, Skupine A, B, C, D T4A (Nevarna lokacija)
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
- Direktiva o nizki napetosti: Skladnost z Direktivo o nizki napetosti 2014/35/EU
- Zahteve EMC Odpornost: EN 61000-6-2
- Statična razelektritev: Statična razelektritev
- Kontaktna razelektritev: 6 kV (stopnja resnosti testa 3)
- Izpraznitev zraka: 8 kV (stopnja resnosti testa 3)
- Opomba: Merilo B
- Elektromagnetno RF polje: Elektromagnetno RF polje
- Jakost preskusnega polja: 10 V/m (stopnja resnosti preskusa 3)
- Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
- Prenapetost: Prenapetost
- Prevajane motnje: Prevajane motnje
- Napetost: 10 V (stopnja resnosti testa 3)
- Merila: Merila
- Merilo A: Normalno obratovalno vedenje znotraj določenih meja.
- Merilo B: Začasna okvara delovanja, ki jo naprava sama popravi.
- Delovanje z izmeničnim tokom: Delovanje z izmeničnim tokom
- Vrsta napajalne napetosti: AC
- Frekvenčno območje (fN): 50 Hz ... 60 Hz ±10 %
- Zaščitno vezje: Zaščita pred prehodno prenapetostjo | Varistor
- Faktor moči (cos fi): 0,49
- Znižanje nazivne moči: 55 °C ... 70 °C (2,5 %/K)
- Odstopanje od pravila:< 1 % (statična porazdelitev obremenitve 10 % ... 90 %;< 3 % (dinamična sprememba obremenitve 10 % ... 90 %, 10 Hz);< 0,1 % (sprememba vhodne napetosti ±10 %)
- Izhodna moč 55 W
- Presek vodnika AWG min: 24
- Največji presek vodnika AWG: 14
- Največji navor privijanja: 0,6 Nm
- Razdalja vgradnje desno/levo: 0 mm / 0 mm
- Razdalja med vgradnjo zgoraj/spodaj: 30 mm / 30 mm
- Standard - Omejitev harmonskih tokov v omrežju: EN 61000-3-2
- Standard - Električna varnost: IEC 62368-1 (SELV)
- Standard - Zaščitna izjemno nizka napetost: IEC 62368-1 (SELV) in EN 60204-1 (PELV)
- Standard - Varna ločitev: DIN VDE 0100-410
- Standard - Varnost transformatorjev: EN 61558-2-16
- Odobritev - Zahteva polprevodniške industrije glede padcev omrežne napetosti: EN 61000-4-11
- UL odobritve: UL/C-UL Listed UL 508; UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4A (Nevarna lokacija); UL/C-UL Recognized UL 60950-1
- Vhodna napetost AC: 85 V AC ... 264 V/AC
- SIL v skladu z IEC 61508: 0
- Vhod/izhod: neuravnotežen
- Material za oporo za noge: POM (polioksimetilen)
- Odzivni čas:< 2 ms
- Gospodinjski standard: IEC 60335-1
- Vrsta izdelka
napajalnik
- Vhodna napetost (min.)
85 V/AC
- Vhodni tok (maks.)
264 V/AC
- Izhodni tok maks.
4.6 A
- Izhodni tok (maks.) - zaokrožen
4.6 A
127 VA
- Faze
1
- Izhodna napetost (nom.)
12 V/DC
- Priključek
vijačni
- Mere
(D x Š x V) 84 x 35 x 90 mm
- Delovna temperatura (maks.)
70 °C
- Temperatura delovanja (maks,)
70 °C
- Čas delovanja (min.)
55 °C
- Delovna temperatura min.
-25 °C
- Proizv. št. delov
1088850
- Vsebina
1 kos
- Širina
35 mm
- Višina
90 mm
- Dolžina
84 mm
IP20
- Vrsta
UNO-PS/1AC/12DC/ 55W/H
- Globina
84 mm
- Vgradna višina
90 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3563794 Phoenix Contact 1088850 napajalnik 12 V/DC 4.6 A 127 VA Vsebina, količina, vsebina količinskih enot na prodajno enoto 1
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3563794 Phoenix Contact 1088850 napajalnik 12 V/DC 4.6 A 127 VA Vsebina, količina, vsebina količinskih enot na prodajno enoto 1
Opis
Primarni stikalni napajalnik UNO POWER, vijačni priključki, montaža na DIN-letev, vhod: 1-fazni, izhod: 12 V DC / 4,6 A
