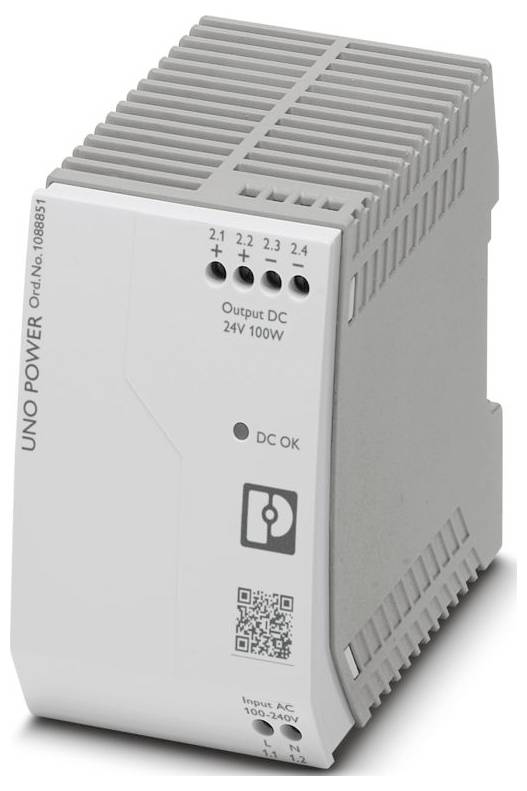

Phoenix Contact 1088851 napajalnik 24 V/DC 4.2 A 242.6 VA Vsebina, količina, vsebina količinskih enot na prodajno enoto
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (75,99 € / Kos)
95,99 €
-21 %
75,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: UNO POWER
- Vrsta povezave: Vijačna povezava
- Navoj vijaka: M3
- Širina: 55 mm
- Višina 90 mm
- Globina: 84 mm
- Material ohišja: PC
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 70 °C (> 55 °C Znižanje nazivne moči: 2,5 %/K)
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: EN 61000-6-3
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Stopnja onesnaženosti: 2
- Vibracije (delovanje):< 15 Hz, amplituda ±2,5 mm (v skladu z IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 min.
- Dolžina odstranjevanja izolacije: 8 mm
- Presek fleksibilnega vodnika min.: 0,2 mm²
- Presek fleksibilnega vodnika, maks.: 2,5 mm²
- Presek togega vodnika min.: 0,2 mm²
- Presek togega vodnika, največ: 2,5 mm²
- Montažni položaj: vodoravna montažna letev NS 35, EN 60715
- Najmanjši navor privijanja: 0,6 Nm
- Skladnost/odobritve: Skladnost/odobritve
- Frekvenčno območje: 0,15 MHz ... 80 MHz
- Razred zaščite: II (v zaprti stikalni omari)
- Vhodna napetost: 100 V AC ... 240 V/AC
- Vhodna napetost: 85 V AC ... 264 V/AC
- Vklopni tok:< 40 A (tipično)
- Integral vklopnega toka (I2t):< 1,5 A2
- Čas premostitve izpada omrežja:> 20 ms (120 V AC);> 100 ms (230 V AC)
- Poraba toka: 2,1 A (100 V AC); 0,95 A (240 V AC)
- Nazivna poraba energije: 242,6 VA
- Tipičen čas vklopa:< 1 s
- Vhodna varovalka: 4 A (počasna, notranja)
- Izbira ustrezne varovalke za zaščito vhoda: 6 A ... 16 A (karakteristike B, C, D, K)
- Izkoristek: tipično 88 % (120 V AC); tipično 89 % (230 V AC)
- Začetna značilnost: KOLCAnje
- Nazivna izhodna napetost: 24 V DC
- Nazivni izhodni tok (IN): 4,2 A (-25 °C ... 55 °C)
- Odpornost na kratek stik: da
- Varnost v mirovanju: da
- Odpornost proti povratnemu toku:< 35 V enosmernega toka
- Prenapetostna zaščita na izhodu (OVP): ≤ 35 V DC
- Preostalo valovanje:< 30 mVSS (pri nominalnih vrednostih)
- Čas vzpona:< 0,5 s (UOUT (10 % ... 90%)
- Možnost serijske povezave: da
- Največja izguba moči v prostem teku:< 0,5 W
- Največja izguba moči pri nazivni obremenitvi:< 11 Z
- Možnost vzporedne povezave: da, za redundanco in večjo zmogljivost
- Zaščita sekundarne strani: elektronska
- Vhod: 2 kV (stopnja resnosti testa 3 - simetrično); 4 kV (stopnja resnosti testa 4 - asimetrično)
- Izhod: 1 kV (stopnja resnosti testa 2 - simetrično); 2 kV (stopnja resnosti testa 1 - asimetrično)
- Vrste signalizacije: LED
- Število faz: 1
- Vhodna/izhodna izolacijska napetost: 4 kV AC (tipski preizkus); 3 kV AC (preizkus enote)
- MTBF (IEC 61709, SN 29500):> 738000 ur (40 °C)
- Vgradna dimenzija: Vgradna dimenzija
- Navodila za montažo: možno zlaganje: vodoravno 0 mm, navpično 30 mm
- Zaščitni premaz: ne
- Razred vnetljivosti po UL 94 (ohišje / priključki): V0
- Material ohišja: Plastika
- Klimatski razred: 3K3 (v skladu z EN 60721)
- Najvišja dovoljena vlažnost (delovanje): ≤ 95 % (pri 25 °C, brez kondenzacije)
- Udar: 18 ms, 30 g, na prostorsko smer (v skladu z IEC 60068-2-27)
- Standardna oznaka: Zahteva polprevodniške industrije glede padcev omrežne napetosti
- Padci napetosti: Padci napetosti
- CSA: CAN/CSA-C22.2 št. 60950-1-07; CSA-C22.2 št. 107.1-01; CAN/CSA-C22.2 št. 213 Razred I, Oddelek 2, Skupine A, B, C, D T4 (Nevarna lokacija)
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
- Direktiva o nizki napetosti: Skladnost z Direktivo o nizki napetosti 2014/35/EU
- Zahteve EMC za elektromagnetne motnje: EN 61000-6-3; EN 61000-6-4
- Zahteve EMC Odpornost: EN 61000-6-1; EN 61000-6-2
- Statična razelektritev: Statična razelektritev
- Kontaktna razelektritev: 6 kV (stopnja resnosti testa 3)
- Izpraznitev zraka: 8 kV (stopnja resnosti testa 3)
- Opomba: Merilo A
- Elektromagnetno RF polje: Elektromagnetno RF polje
- Jakost preskusnega polja: 10 V/m (stopnja resnosti preskusa 3)
- Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
- Prenapetost: Prenapetost
- Prevajane motnje: Prevajane motnje
- Napetost: 10 V (stopnja resnosti testa 3)
- Padci napetosti: Padci napetosti
- Merila: Merila
- Merilo A: Normalno obratovalno vedenje znotraj določenih meja.
- Merilo B: Začasna okvara delovanja, ki jo naprava sama popravi.
- Temperatura okolice (preizkušena ob zagonu): -40 °C
- Delovanje z izmeničnim tokom: Delovanje z izmeničnim tokom
- Vrsta napajalne napetosti: AC
- Frekvenčno območje (fN): 50 Hz ... 60 Hz ±10 %
- Zaščitno vezje: Zaščita pred prehodno prenapetostjo | Varistor
- Faktor moči (cos fi): 0,47
- Znižanje nazivne moči: 55 °C ... 70 °C (2,5 %/K)
- Odstopanje od pravila:< 1 % (statična porazdelitev obremenitve 10 % ... 90 %;< 2 % (dinamična sprememba obremenitve 10 % ... 90 %, 10 Hz);< 0,1 % (sprememba vhodne napetosti ±10 %)
- Izhodna moč: 100 W
- Presek vodnika AWG min: 24
- Največji presek vodnika AWG: 14
- Največji navor privijanja: 0,8 Nm
- Razdalja vgradnje desno/levo: 0 mm / 0 mm
- Razdalja med vgradnjo zgoraj/spodaj: 30 mm / 30 mm
- Standard - Omejitev harmonskih tokov v omrežju: EN 61000-3-2
- Standard - Električna varnost: IEC 62368-1 (SELV)
- Standard - zaščitna izjemno nizka napetost: IEC 62368-1 (SELV) in EN 60204-1 (PELV)
- Standard - Varna ločitev: DIN VDE 0100-410
- Standard - Varnost transformatorjev: EN 61558-2-16
- Odobritev - Zahteva polprevodniške industrije glede padcev omrežne napetosti: EN 61000-4-11
- UL odobritve: UL/C-UL Listed UL 508; UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Nevarna lokacija); UL/C-UL Recognized UL 60950-1
- Material ohišja: Polikarbonat
- Moteče emisije: Moteče emisije
- Vhodna napetost AC: 85 V AC ... 264 V/AC
- SIL v skladu z IEC 61508: 0
- Vhod/izhod: neuravnotežen
- Napetost radijskih motenj v skladu z EN 55011: EN 55011 (EN 55022) Razred B Področje uporabe: Industrijska in stanovanjska / EMC 1
- Radijsko moteče sevanje v skladu z EN 55011: EN 55011 (EN 55022) Razred B Področje uporabe: Industrija in stanovanja / EMC 1
- Material opore za noge: POM (polioksimetilen)
- Odzivni čas:< 2 ms
- Gospodinjski standard: IEC 60335-1
- Vrsta izdelka
napajalnik
- Vhodna napetost (min.)
85 V/AC
- Vhodni tok (maks.)
264 V/AC
- Izhodni tok maks.
4.2 A
- Izhodni tok (maks.) - zaokrožen
4.2 A
242.6 VA
- Faze
1
- Izhodna napetost (nom.)
24 V/DC
- Priključek
vijačni
- Mere
(D x Š x V) 84 x 55 x 90 mm
- Delovna temperatura (maks.)
70 °C
- Temperatura delovanja (maks,)
70 °C
- Čas delovanja (min.)
55 °C
- Delovna temperatura min.
-25 °C
- Proizv. št. delov
1088851
- Vsebina
1 kos
- Širina
55 mm
- Višina
90 mm
- Dolžina
84 mm
IP20
- Vrsta
UNO-PS/1AC/24DC/100W/H
- Globina
84 mm
- Vgradna višina
90 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3563801 Phoenix Contact 1088851 napajalnik 24 V/DC 4.2 A 242.6 VA Vsebina, količina, vsebina količinskih enot na prodajno enoto
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3563801 Phoenix Contact 1088851 napajalnik 24 V/DC 4.2 A 242.6 VA Vsebina, količina, vsebina količinskih enot na prodajno enoto
Opis
Primarni stikalni napajalnik UNO POWER za montažo na DIN-letev, IEC 60335-1, vhod: 1-fazni, izhod: 24 V DC / 100 W
