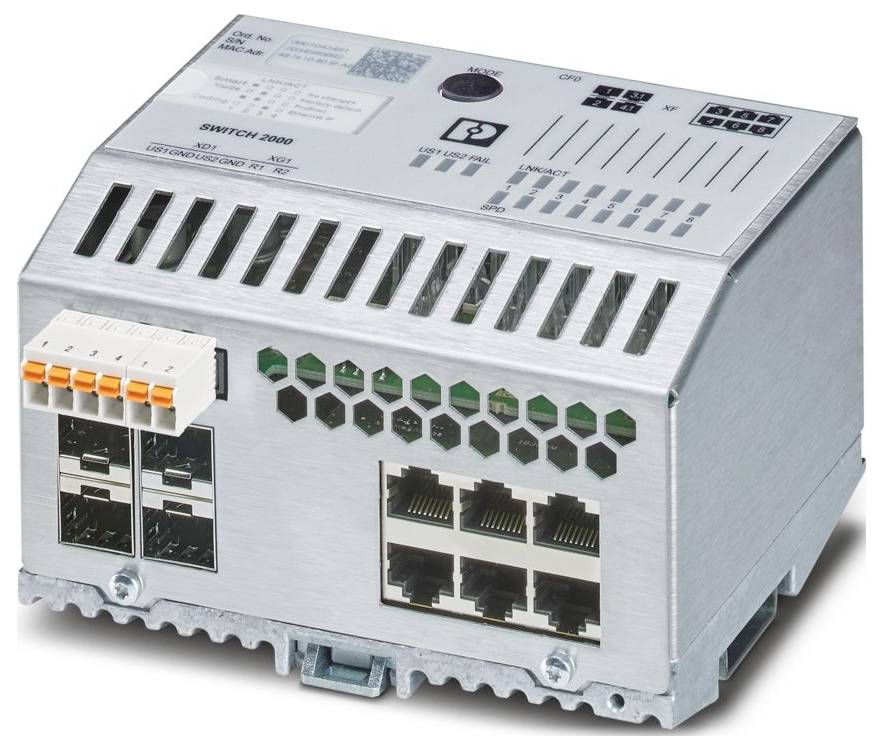

Phoenix Contact 1088872 FL SWITCH 2504-2GC-2SFP industrijski Ethernet preklopnik 10 / 100 / 1000 MBit/s

Slika je simbolična

Podatkovni list izdelka (PDF)

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (1559,00 € / Kos)

1559,00 €

z DDV

Samo 90,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: Upravljano stikalo 2000
Vrsta gradnje: Bločna gradnja
Vrsta povezave: Vzmetna povezava z vtičnico
Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
Presek togega vodnika: 0,2 mm² ... 1,5 mm²
Presek vodnika AWG: 24 ... 16
širina 128 mm
Višina: 113 mm
Globina: 67 mm
Material ohišja: Nerjaveče jeklo 1.4301
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -40 °C ... 70 °C
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Standardi/predpisi: EN 61000-6-4
Vrsta montaže: montaža na DIN letev
Izolacijske lastnosti: Izolacijske lastnosti
Stopnja onesnaženosti: 2
Dovoljena vlažnost (delovanje): 10 % ... 95 % (brez kondenzacije)
Udar (med delovanjem): 30 g (EN 60068-2-27)
Vibracije (delovanje): v skladu z IEC 60068-2-6: 5 g, 150 Hz
Dolžina odstranjevanja izolacije: 10 mm
Splošno: Podpora je na voljo po telefonu in na lokaciji (veljajo stroški).
Hitrost prenosa: 10/100/1000 Mbit/s (polni dupleks)
Označevanje: ISA S71.04.2013 G3 Skupina težkih pogojev A
UL, ZDA / Kanada: UL, ZDA / Kanada
Največja izguba moči pri nominalnih pogojih: 7,2 W (US = maks., Tamb = maks.)
Zaščitni razred: III (VDE 0106)
Število vmesnikov: 2
Zračni tlak (delovni): 79 kPa ... 108 kPa do 2000 m nadmorske višine (brez zmanjšanja nazivne moči)
Dolžina prenosa: do 80 km (odvisno od uporabljenega optičnega/SFP modula)
Območje napajalne napetosti: 19,2 V DC ... 32 V DC
Dovoljena vlažnost (skladiščenje/transport): 10 % ... 95 % (brez kondenzacije)
Opomba glede uporabe: Samo za industrijsko uporabo
Preostalo valovanje: 3,6 Vpp (znotraj dovoljenega območja napetosti)
Funkcija: Funkcija
Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
Interferenčno sevanje: Interferenčno sevanje
Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
Odpornost: EN 61000-6-2
Indikator stanja: LED diode: US1, US2 (napajanje), Napaka (alarmni kontakt), 2 LED diodi na ethernetni vhod (povezava/aktivnost in hitrost)
Fizika prenosa: Odvisno od modula SFP
MTTF: 357,82 let (standard SN 29500, temperatura 25 °C, delovni cikel 21 %); 191,24 let (standard SN 29500, temperatura 40 °C, delovni cikel 34,25 %); 25,65 let (standard SN 29500, temperatura 70 °C, delovni cikel 100 %)
Dobava: Dobava
Zračni tlak (skladiščenje/transport): 79 kPa ... 108 kPa do 2000 m nadmorske višine (brez zmanjšanja nazivne moči)
Brez snovi, ki poslabšajo omočenje barve: Da
Tipična poraba toka: 270 mA (pri US = 24 V DC in temperaturi okolice 25 °C)
Največji tok: 390 mA (US = Min, Tamb = Max)
Opomba glede vrste povezave: Kot priključne kable uporabljajte samo bakrene kable z dovoljenim temperaturnim območjem (-40 °C ...). 75 °C)
Število kanalov: 2 (kombinirana vrata)
Prenosni medij: baker; optični kabel
Podatki o ladjedelništvu: Podatki o ladjedelništvu
Temperatura: B
Vlažnost: B
Vibracije: A
EMC: B
Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
Lokalna diagnostika: napajalna napetost US1/2 US1, US2 LED zelena; FAIL različne LED rdeče; LNK/ACT stanje povezave LED zeleno/oranžno; SPD hitrost prenosa podatkov LED zeleno/oranžno
Posebne lastnosti: Razširjeno temperaturno območje; Razvojni postopek certificiran v skladu z IEC 62443-4-1; Izdelek certificiran v skladu z IEC 62443-4-2
Osnovna funkcionalnost: Stikalo za shranjevanje in posredovanje podatkov, skladno s standardi IEEE 802.3.
Funkcije stikala: Funkcije stikala
Diagnostične funkcije: zgodovina RMON; LLDP (protokol za odkrivanje povezovalne plasti); pasti SNMP; zrcaljenje vrat N:1; ACD (zaznavanje konfliktov naslovov); dnevnik sistema; nadzor CRC
Funkcije filtriranja: Kakovost storitve (8 razredov prioritet); Razred storitve; DiffServ/DSCP; Določanje prioritet vrat; VLAN (do 32 VLAN); IGMP Snooping/Querier (v1/v2); Samodejno poizvedovanje vrat; Razširjeno filtriranje večvrstnega oddajanja
Konfiguracija IP: odjemalec DHCP; možnost DHCP 82 (posredovalni agent); strežnik DHCP (na podlagi bazena, na podlagi vrat); BootP; DCP (protokol za odkrivanje in konfiguracijo)
Tabela MAC naslovov: 8k
Upravljanje: spletno upravljanje (HTTP/HTTPS); upravljanje uporabnikov na podlagi vlog (LDAP, RADIUS); SNMPv1/v2/v3; vmesnik ukazne vrstice (Telnet, SSH)
Redundanca: MRP (Media Redundancy Protocol); RSTP (Rapid Spanning Tree Protocol); FRD (Fast Ring Detection); Podpora za velika drevesa; LACP (Link Aggregation Control Protocol); Redundanca sistema PROFINET S2
Dodatne funkcije: Jumbo okvirji (največ 9600 bajtov); prenos MMS in GOOSE (IEC 61850-8-1); prenos Modbus/TCP
Sinhronizacija časa: SNTP (Simple Network Time Protocol)
Varnostne funkcije: Varnostne funkcije
Funkcionalnost: Funkcionalnost
Ethernet (RJ45): Ethernet (RJ45)
Signalne LED diode: Sprejem podatkov, stanje povezave
Priključek napajanja: prek COMBICON-a, maks. presek vodnika 2,5 mm²
Preskusna nastavitev: napajanje 24 V / funkcionalna ozemljitev 500 V DC 1 min; vmesnik Ethernet / vsi ostali potenciali 2,25 kV DC 1 min
Statusni in diagnostični indikatorji: LED diode: US1, US2 (napajanje), Fail (alarmni kontakt), 2 LED diodi na ethernetni vhod (povezava/aktivnost in hitrost)
Zakasnitev signala: ≥ 1,9 µs (način shranjevanja in posredovanja, 10/100/1000 MBit/s, odvisno od velikosti okvirja)
Napajalna napetost (DC): 24 V DC (redundantna)
EMC skladnost: EN 61000-6-2 EN 61000-4-2 (ESD) merilo B; EN 61000-6-2 EN 61000-4-3 (Elektromagnetna polja) Merilo A; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Merilo A; EN 61000-6-2 EN 61000-4-5 (Prenapetost) Merilo A; EN 61000-6-2 EN 61000-4-6 (Prevodna odpornost) Merilo A; EN 61000-6-2 EN 61000-6-4 (emisije) razred A; EN 61000-6-2 EN 61000-6-4 (Prevajane emisije) Razred A
Material osnovne plošče: tlačno lito aluminijasto ohišje, odporno proti koroziji
Ethernet (SFP): Ethernet (SFP)
Ethernet (kombiniran): Ethernet (kombiniran)
Krmilna napetost signalnega kontakta: tipično 24 V DC
Razred skladnosti PROFINET: Razred skladnosti B
Funkcija naprave PROFINET: naprava PROFINET; hiter zagon
Varnost vrat: na osnovi MAC-a, RADIUS (IEEE 802.1X), obhod overjanja MAC-a

Vrsta izdelka: industrijski Ethernet preklopnik

Hitrost prenosa LAN: 1000 MBit/s

Hitrost prenosa: 10 / 100 / 1000 MBit/s

Osnovna funkcionalnost: managed switch

Ethernet vrata: 6

SFP vrata: 2 x

Število 10/100 MBit/s vrat: 8 x

10/100/1000 MBit/s: 6 x

LWL vrata: 2

Jumbo okvirji: da

Širina: 128 mm

Višina: 113 mm

Globina: 67 mm

Vrsta: FL SWITCH 2504-2GC-2SFP

Vmesnik: RJ45
SFP

: IP20

Delovna napetost: 24 V/DC

Maks. temperatura okolice: 70 °C

Min. temperatura okolice: -40 °C

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3563852 Phoenix Contact 1088872 FL SWITCH 2504-2GC-2SFP industrijski Ethernet preklopnik 10 / 100 / 1000 MBit/s

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3563852 Phoenix Contact 1088872 FL SWITCH 2504-2GC-2SFP industrijski Ethernet preklopnik 10 / 100 / 1000 MBit/s

Opis

Upravljano stikalo serije 2000, 4 vrata RJ45 10/100/1000 Mbps, 2 vrata SFP 100/1000 Mbps, 2 kombinirana vrata 10/100/1000 Mbps, skladnost s PROFINET razreda B, razširjeno temperaturno območje, certificiran postopek razvoja v skladu z IEC 62443-4-1, združljivo z IEC 62443-4-2
