Phoenix Contact 1091669 zelena, rumena 10 kos

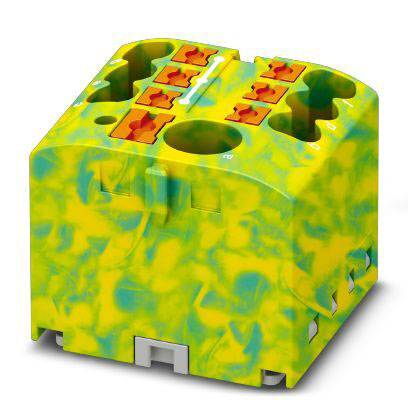

Rumeni, neonzeleni in oranžni električni priključek z vidnimi kontakti in izrazitimi barvnimi vzorci.

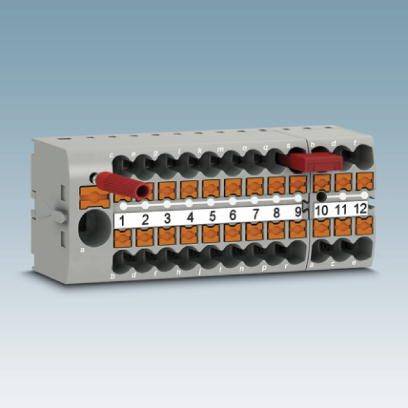

Električni zaporedni priključni blok s 12 oštevilčenimi priključki, dva rdeča kabla v priključkih 3 in 9, na sivi podlagi.

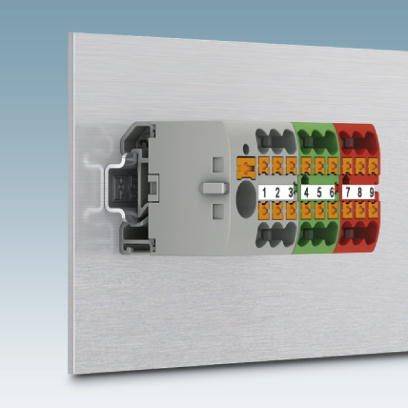

Električna priključna sponka s številkami od 1 do 9, barvno označena z oranžno, zeleno in rdečo, pritrjena na sivi steni.

Modularen električni vtič nameščen na kovinski plošči, z osmimi barvno kodiranimi priključki, oštevilčenimi od 1 do 8.

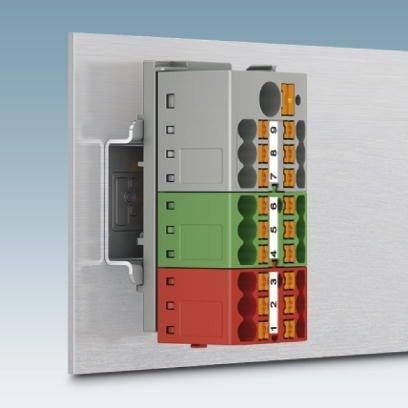

Električna priključna enota z barvno kodiranimi in številčenimi priključki, nameščena na kovinski plošči.

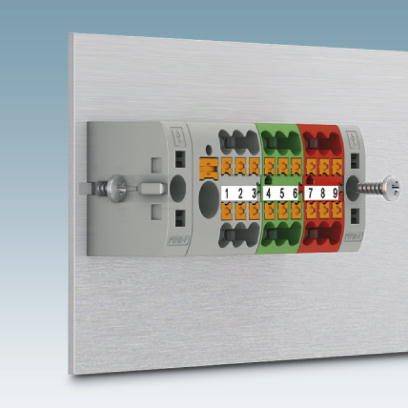

Vrsta oštevilčenih sponk v različnih barvah (siva, rdeča, zelena) na kovinski plošči za električno povezavo.

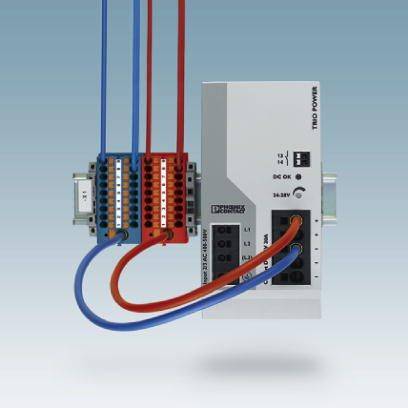

Elektronska naprava s priključenimi več barvnimi kabli. Modul za DIN letev prikazuje različne priključke in zaslon.

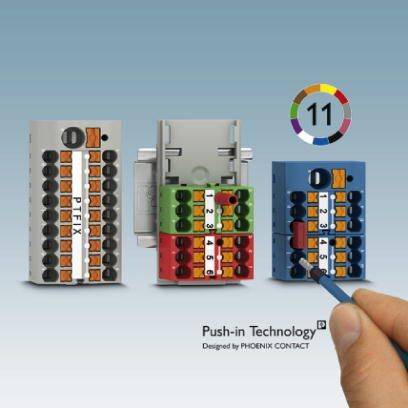

Tri električne vrstne sponke z barvno kodo in oznakami. Roka kaže na desno sponko z modrim svinčnikom.

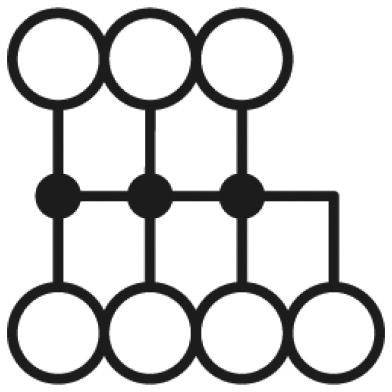

Piktogram menjalnika, ki prikazuje shematsko razporeditev ročnega prestavljanja v vozilu.

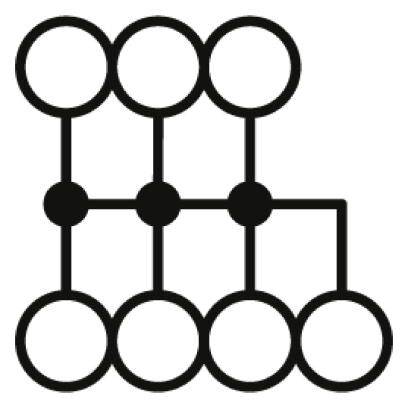

'Prikaz stiliziranega geometrijskega vzorca iz krogov in črt, ki tvorijo abstraktno obliko.'

1/10

Barva

zelena

rumena

AWG (maks.)

Dolžina ogolitve

8 mm

Dolžina odstranjene izolacije (maks.)

10 mm

Mere

(D x Š) 28.6 mm x 25.6 mm

Podatkovni list izdelka (PDF)

Dostava sre, 14.10.

181 Set (i) - zaloga Nemčija

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (4,60 € / Kos)

45,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Razred vnetljivosti po UL 94: V0
širina 25,6 mm
Število nadstropij: 1
Število priključkov: 7
Potencial: 1
Izolacijski material: PA
Nazivna impulzna napetost: 6 kV
Stopnja onesnaženosti: 3
Prenapetostna kategorija: III
Izolacijska skupina: I
Največja izguba energije v nominalnih pogojih: 1,31 W (vrednost se nanaša na blok priključka in se pomnoži, odvisno od dodelitve povezave)
Največji tok: 32 A (s premerom prevodnika 4 mm²)
Odprta stranska stena: Ne.
Priključek: dovodna tla
Skupni največji tok: 57 A (s prerezom prevodnika 10 mm²)

Barva: zelena
rumena

AWG (maks.): 12

Dolžina ogolitve: 8 mm

Dolžina odstranjene izolacije (maks.): 10 mm

Mere: (D x Š) 28.6 mm x 25.6 mm

Priključek: Push-In sponka

Proizv. št. delov: 1091669

Vsebina: 10 kos

Nazivna napetost: 450 V

Nazivni tok: 24 A

Nazivni tok - zaokrožen: 24 A

Širina: 25.6 mm

Dolžina: 28.6 mm

Vrsta: PTFIX 6/6X2,5 GNYE

Fleksibilni prečni prerez (maks.): 2.5 mm²

Maks. prečni prerez trdnosti: 4 mm²

Fleksibilen prerez (min.): 0.14 mm²

Togi prerez (min.): 0.14 mm²

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2141034 Phoenix Contact 1091669 zelena, rumena 10 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2141034 Phoenix Contact 1091669 zelena, rumena 10 kos

Opis

Razdelilni blok, osnovni priključni blok z vstavljenimi, Bloke lahko med seboj premostite preko gredi prevodnika. Primerni skakalci vidijo dodatke, nazivna napetost: 450 V, nazivni tok: 24 A, vrsta priključka: vtični priključek, potisni priključek, število priključkov: 7, prerez: 0,14 mm² - 4 mm², AWG: 26 - 12 , Širina: 25,6 mm, višina: 21,7 mm, barva: zelena / rumena, vrsta pritrditve: leteči, neposredna montaža s prirobnico, lepilo

Besedilo je strojno prevedeno.
