Phoenix Contact 1091670 zelena, rumena 8 kos

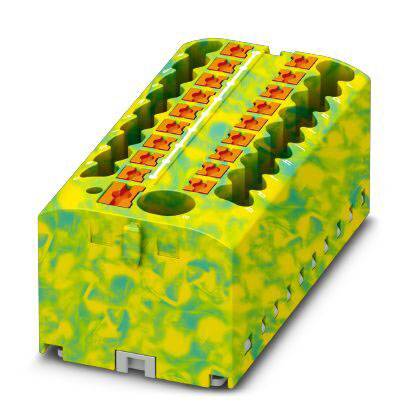

Rumeni električni razdelilec z zelenimi oznakami in rdečimi sponkami, ki se uporablja za električno ožičenje.

Slika je simbolična

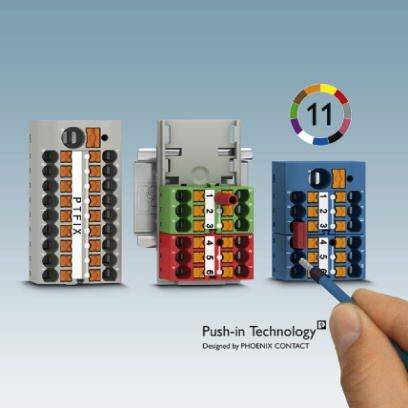

Trije potisni priključni bloki z različnimi barvami in zaporedjem številčenja priključkov. Pisalo kaže na oranžno sponko.

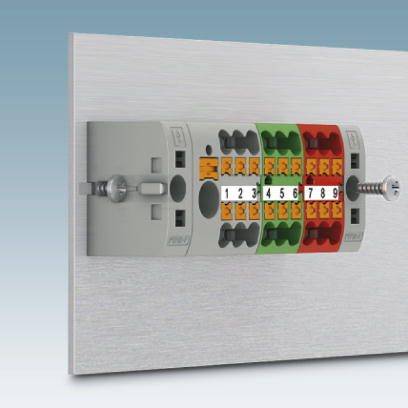

Barvno kodiran priključek z oštevilčenimi priključki na kovinski plošči, ki prikazuje oranžne, zelene in rdeče odseke.

Industrijska naprava, povezana s kabli, prikazuje električno napeljavo z barvno označenimi vodniki in priključki.

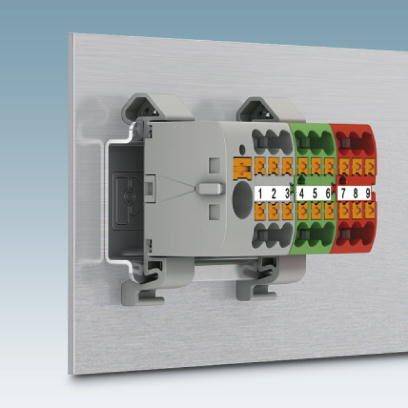

Električni vtični priključek z barvno kodiranimi priključki, oštevilčenimi od 1 do 9, za varno ožičenje v elektro omarici.

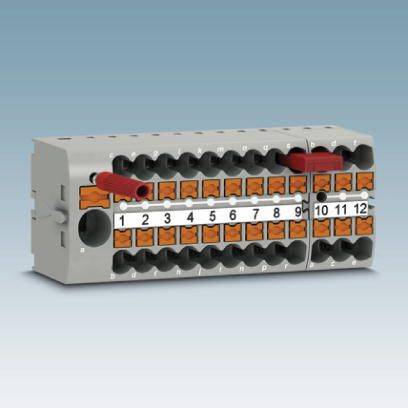

Večpolna razdelilna sponka s številčenimi priključki in rdečimi vodniškimi mostički, v sivi barvi, na modrem ozadju.

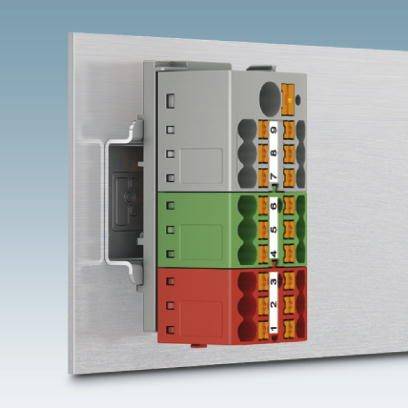

Vtičasta električna sponka v sivi, zeleni in rdeči barvi, z oštevilčenimi priključki, nameščena na kovinski nosilni plošči.

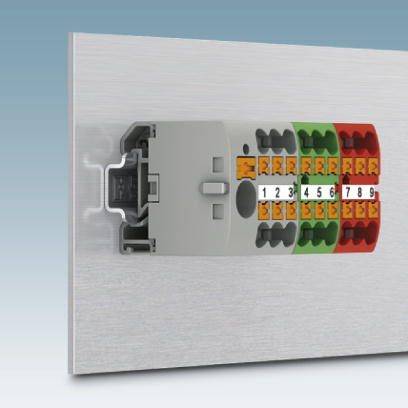

Siva električna vtičnica z oznakami priključkov od 1 do 9 na kovinskem ozadju, namenjena električnim povezavam.

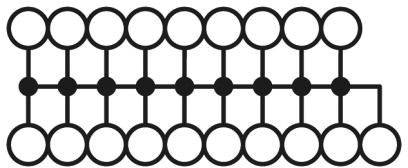

Diagram prikazuje binarno množilno mrežo, ki predstavlja additivne in multiplicativne operacije v računalniškem sistemu.

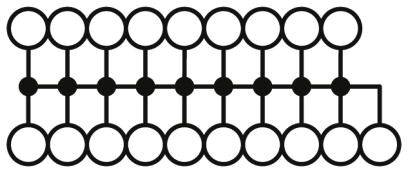

Shema povezanega vozliščnega sistema. Črte povezujejo več krogov v pravokotni razporeditvi.

1/10

Slika je simbolična

Barva

zelena

rumena

AWG (maks.)

Dolžina ogolitve

8 mm

Dolžina odstranjene izolacije (maks.)

10 mm

Mere

(D x Š) 28.6 mm x 56.5 mm

Podatkovni list izdelka (PDF)

Dostava čet, 15.10.

323 Set (i) - zaloga Nemčija

Število (velikost pakiranja 8 kos)

Set (i) - zaloga Nemčija

Skupaj (11,25 € / Kos)

89,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Razred vnetljivosti po UL 94: V0
širina 56,5 mm
Število nadstropij: 1
Število priključkov: 19
Potencial: 1
Izolacijski material: PA
Nazivna impulzna napetost: 6 kV
Stopnja onesnaženosti: 3
Prenapetostna kategorija: III
Izolacijska skupina: I
Največja izguba energije v nominalnih pogojih: 1,31 W (vrednost se nanaša na blok priključka in se pomnoži, odvisno od dodelitve povezave)
Največji tok: 32 A (s premerom prevodnika 4 mm²)
Odprta stranska stena: Ne.
Priključek: dovodna tla
Skupni največji tok: 57 A (s prerezom prevodnika 10 mm²)

Barva: zelena
rumena

AWG (maks.): 12

Dolžina ogolitve: 8 mm

Dolžina odstranjene izolacije (maks.): 10 mm

Mere: (D x Š) 28.6 mm x 56.5 mm

Priključek: Push-In sponka

Proizv. št. delov: 1091670

Vsebina: 8 kos

Nazivna napetost: 450 V

Nazivni tok: 24 A

Nazivni tok - zaokrožen: 24 A

Širina: 56.5 mm

Dolžina: 28.6 mm

Vrsta: PTFIX 6/18X2,5 GNYE

Fleksibilni prečni prerez (maks.): 2.5 mm²

Maks. prečni prerez trdnosti: 4 mm²

Fleksibilen prerez (min.): 0.14 mm²

Togi prerez (min.): 0.14 mm²

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2140986 Phoenix Contact 1091670 zelena, rumena 8 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2140986 Phoenix Contact 1091670 zelena, rumena 8 kos

Opis

Razdelilni blok, osnovni priključni blok z vstavljenimi, Bloke lahko med seboj premostite preko gredi prevodnika. Primerni skakalci poglejte dodatke, nazivna napetost: 450 V, nazivni tok: 24 A, vrsta priključka: vtični priključek, potisni priključek, število priključkov: 19, prerez: 0,14 mm² - 4 mm², AWG: 26 - 12 , Širina: 56,5 mm, višina: 21,7 mm, barva: zelena / rumena, vrsta pritrditve: leteči, neposredna montaža s prirobnico, lepilo

Besedilo je strojno prevedeno.
