Phoenix Contact 1091671 zelena, rumena 8 kos

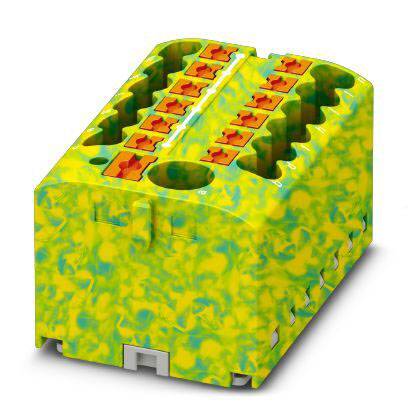

Električni priključni modul s pokrovom, ki ima pisano, strukturirano površino, pretežno v rumeno-zelenih odtenkih.

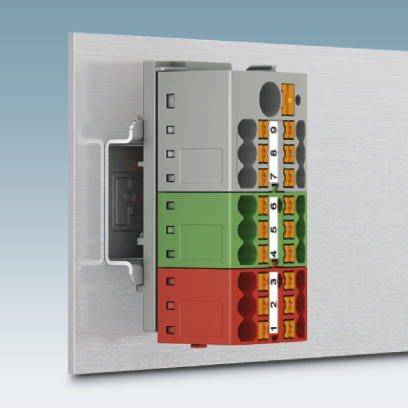

Stenski vtičnik s barvno kodiranimi priključnimi sponkami: siva, zelena in rdeča. Vsaka sekcija ima oštevilčene kabelske priključke.

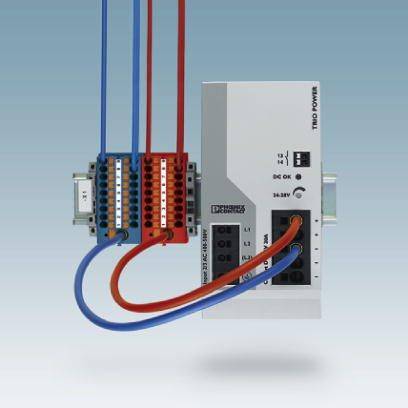

Elektronska naprava s kabli, ki so vstavljeni v različne barvne priključke; verjetno neke vrste napajalna enota.

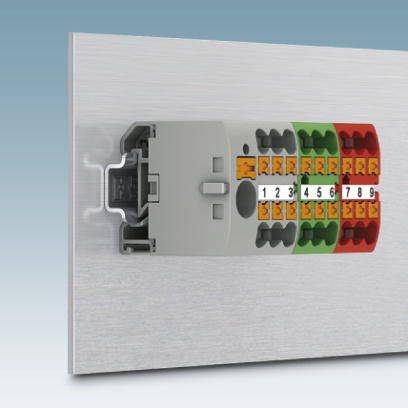

Priključne sponke na sivi plošči, oštevilčene od 1 do 9 v treh barvah: bela, oranžna in rdeča.

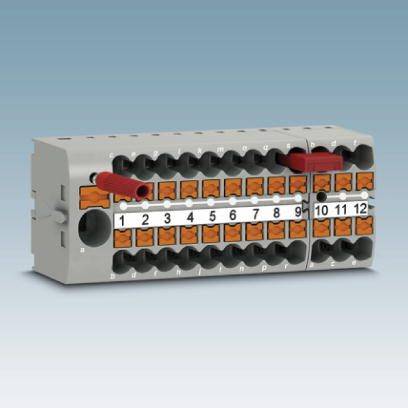

Sivo-oranžen razdelilni blok z zaporednimi sponkami, številčenimi od 1 do 12. Dva rdeča kabla sta pritrjena na sponkah 9 in 10.

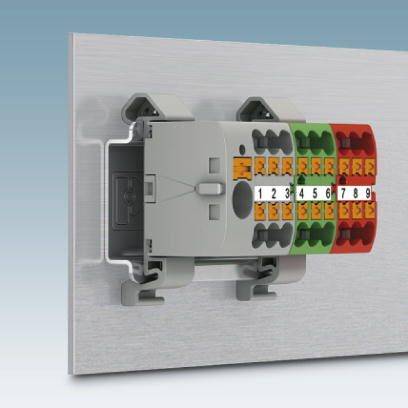

Električna priključna letev z oštevilčenimi sponkami v rdeči, zeleni in oranžni barvi, pritrjena na kovinsko ploščo za povezovanje električnih kablov.

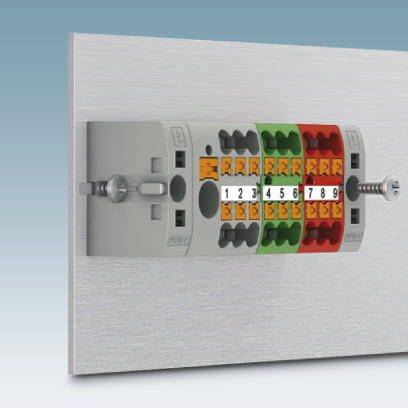

Priključek z barvnimi, oštevilčenimi priključki na kovinski plošči. Priključek služi varni povezavi kablov.

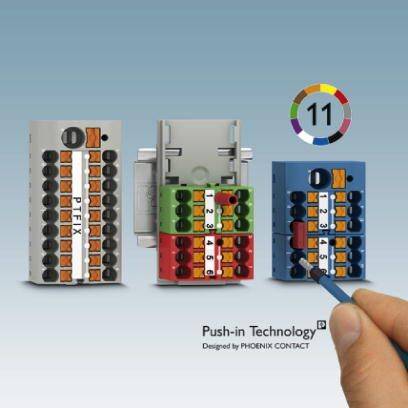

'Tri različne priključne sponke s potisno tehnologijo na modri podlagi. Vsaka sponka ima različne barve in številke.'

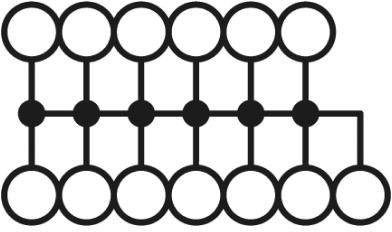

Preprosta linijska shema s šestimi krogi v dveh vrstah, povezanimi z vodoravnimi in navpičnimi črtami.

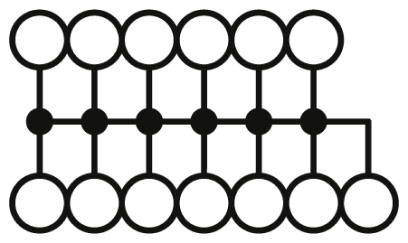

Diagram z dvanajstimi krožnimi vozlišči, povezanimi z črtami v dveh vrstah, simbolizira omrežje ali električno shemo.

1/10

Barva

zelena

rumena

AWG (maks.)

Dolžina ogolitve

8 mm

Dolžina odstranjene izolacije (maks.)

10 mm

Mere

(D x Š) 28.6 mm x 41 mm

Podatkovni list izdelka (PDF)

Dostava sre, 14.10.

215 Set (i) - zaloga Nemčija

Število (velikost pakiranja 8 kos)

Set (i) - zaloga Nemčija

Skupaj (8,00 € / Kos)

63,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Razred vnetljivosti po UL 94: V0
širina 41 mm
Število nadstropij: 1
Število priključkov: 13
Potencial: 1
Izolacijski material: PA
Nazivna impulzna napetost: 6 kV
Stopnja onesnaženosti: 3
Prenapetostna kategorija: III
Izolacijska skupina: I
Največja izguba energije v nominalnih pogojih: 1,31 W (vrednost se nanaša na blok priključka in se pomnoži, odvisno od dodelitve povezave)
Največji tok: 32 A (s premerom prevodnika 4 mm²)
Odprta stranska stena: Ne.
Priključek: dovodna tla
Skupni največji tok: 57 A (s prerezom prevodnika 10 mm²)

Barva: zelena
rumena

AWG (maks.): 12

Dolžina ogolitve: 8 mm

Dolžina odstranjene izolacije (maks.): 10 mm

Mere: (D x Š) 28.6 mm x 41 mm

Priključek: Push-In sponka

Proizv. št. delov: 1091671

Vsebina: 8 kos

Nazivna napetost: 450 V

Nazivni tok: 24 A

Nazivni tok - zaokrožen: 24 A

Širina: 41 mm

Dolžina: 28.6 mm

Vrsta: PTFIX 6/12X2,5 GNYE

Fleksibilni prečni prerez (maks.): 2.5 mm²

Maks. prečni prerez trdnosti: 4 mm²

Fleksibilen prerez (min.): 0.14 mm²

Togi prerez (min.): 0.14 mm²

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2141001 Phoenix Contact 1091671 zelena, rumena 8 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2141001 Phoenix Contact 1091671 zelena, rumena 8 kos

Opis

Razdelilni blok, osnovni priključni blok z vstavljenimi, Bloke lahko med seboj premostite preko gredi prevodnika. Primerni skakalci poglejte dodatke, nazivna napetost: 450 V, nazivni tok: 24 A, vrsta priključka: vtični priključek, potisni priključek, število priključkov: 13, presek: 0,14 mm² - 4 mm², AWG: 26 - 12 , Širina: 41 mm, višina: 21,7 mm, barva: zelena / rumena, vrsta pritrditve: leteči, neposredna montaža s prirobnico, lepilo

Besedilo je strojno prevedeno.
