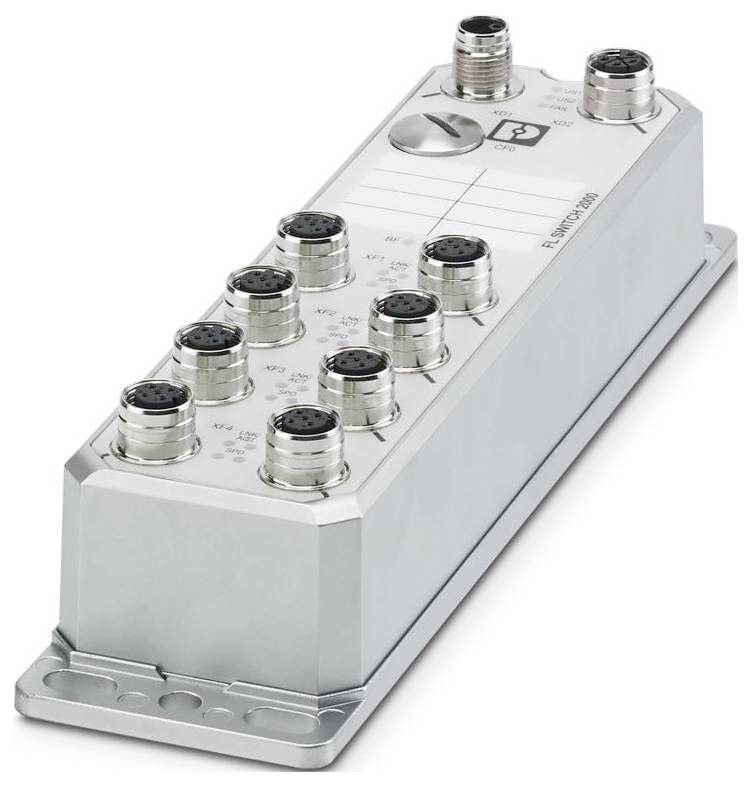

Phoenix Contact 1106616 FL SWITCH 2608 PN industrijski Ethernet preklopnik 10 / 100 MBit/s

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (1435,00 € / Kos)

1435,00 €

z DDV

Samo 71,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: Upravljano stikalo 2000
Zasnova: Samostojna
Vrsta povezave: Priključek M12, L-kodiranje
Širina: 60 mm
Višina: 226 mm
Globina: 46 mm
Material ohišja: tlačno lito cinkovo ohišje
Okoljski pogoji: Okoljski pogoji
Stopnja zaščite: IP65; IP66; IP67
Temperatura okolice (delovanje): -40 °C ... 70 °C
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Standardi/predpisi: EN 61000-6-3
Vrsta montaže: Montaža na steno
Izolacijske lastnosti: Izolacijske lastnosti
Dovoljena vlažnost (delovanje): 5% ... 95 %
Udar (med delovanjem): 30 g (EN 60068-2-27)
Vibracije (delovanje): v skladu z IEC 60068-2-6: 5 g, 150 Hz
Splošno: Podpora je na voljo po telefonu in na lokaciji (veljajo stroški).
Hitrost prenosa: 10/100 Mbps
Največja izguba moči pri nominalnih pogojih: 4,68 W (US = Min, Tamb = Max)
Zaščitni razred: III (VDE 0106)
Zračni tlak (delovni): 79 kPa ... 108 kPa do 2000 m nadmorske višine (brez zmanjšanja nazivne moči)
Ethernet: Ethernet
Dolžina prenosa: 100 m (na segment)
Območje napajalne napetosti: 9 V DC ... 57 V DC
Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 %
Opomba glede uporabe: Samo za industrijsko uporabo
Poraba toka: 180 mA
Preostalo valovanje: 3,6 Vpp (znotraj dovoljenega napetostnega območja)
Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
Interferenčno sevanje: Interferenčno sevanje
Odpornost: EN 61000-6-2
Indikator stanja: LED diode: US1, US2 (napajanje), Napaka, 2 LED diodi na ethernetni vhod (povezava/aktivnost in hitrost)
Fizika prenosa: Baker
MTTF: 461,15 let (standard SN 29500, temperatura 25 °C, delovni cikel 21 %); 149,69 let (standard SN 29500, temperatura 40 °C, delovni cikel 34,25 %); 19,78 let (standard SN 29500, temperatura 70 °C, delovni cikel 100 %)
Dobava: Dobava
Zračni tlak (skladiščenje/transport): 79 kPa ... 108 kPa do 2000 m nadmorske višine (brez zmanjšanja nazivne moči)
Brez snovi, ki poslabšajo omočenje barve: Da
Tipična poraba toka: 180 mA (pri US = 24 V DC in temperaturi okolice 25 °C)
Največji tok: 0,52 A (US = Min, Tamb = Max)
Opomba glede vrste povezave: Samodejno pogajanje in Samodejno križanje
Število kanalov: 8 (vrata M12)
Prenosni medij: baker
Lokalna diagnostika: napajalna napetost US1/2 US1, US2 LED zelena; FAIL različne LED rdeče; LINK stanje povezave LED zelena
Posebne lastnosti: Razširjeno temperaturno območje; Prednastavljen način PROFINET, LED-diode stanja PROFINET; Razvojni postopek certificiran v skladu z IEC 62443-4-1; Izdelek certificiran v skladu z IEC 62443-4-2
Osnovna funkcionalnost: Stikalo za shranjevanje in posredovanje podatkov, skladno s standardi IEEE 802.3.
Funkcije stikala: Funkcije stikala
Diagnostične funkcije: zgodovina RMON; LLDP (protokol za odkrivanje povezovalne plasti); pasti SNMP; zrcaljenje vrat N:1; ACD (zaznavanje konfliktov naslovov); dnevnik sistema; nadzor CRC
Funkcije filtriranja: Kakovost storitve (8 razredov prioritet); Razred storitve; DiffServ/DSCP; Določanje prioritet vrat; VLAN (do 32 VLAN); IGMP Snooping/Querier (v1/v2); Samodejno poizvedovanje vrat; Razširjeno filtriranje večvrstnega oddajanja
Konfiguracija IP: odjemalec DHCP; možnost DHCP 82 (posredovalni agent); strežnik DHCP (na podlagi bazena, na podlagi vrat); BootP; DCP (protokol za odkrivanje in konfiguracijo)
Tabela MAC naslovov: 8k
Upravljanje: spletno upravljanje (HTTP/HTTPS); upravljanje uporabnikov na podlagi vlog (LDAP, RADIUS); SNMPv1/v2/v3; vmesnik ukazne vrstice (Telnet, SSH)
Redundanca: MRP (Media Redundancy Protocol); RSTP (Rapid Spanning Tree Protocol); FRD (Fast Ring Detection); Podpora za velika drevesa; LACP (Link Aggregation Control Protocol); Redundanca sistema PROFINET S2
Dodatne funkcije: prenos MMS in GOOSE (IEC 61850-8-1); prenos Modbus/TCP
Sinhronizacija časa: SNTP (Simple Network Time Protocol)
Varnostne funkcije: Varnostne funkcije
Funkcionalnost: Funkcionalnost
Signalne LED diode: Sprejem podatkov, stanje povezave
Preskusna nastavitev: napajanje 24 V / funkcionalna ozemljitev 500 V DC 1 min; vmesnik Ethernet / vsi ostali potenciali 2,25 kV DC 1 min
Statusni in diagnostični indikatorji: LED diode: US1, US2 (napajanje), Napaka, 2 LED diodi na ethernetni vhod (povezava/aktivnost in hitrost)
Zakasnitev signala: ≥ 6,5 µs (način shranjevanja in posredovanja, 10/100 MBit/s, odvisno od velikosti okvirja)
Napajalna napetost (DC): 24 V DC (redundantna)
Skladnost z EMC: EN 61000-6-2 EN 61000-4-2 (ESD) kriterij B; EN 61000-6-2 EN 61000-4-3 (Elektromagnetna polja) kriterij A; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) kriterij A; EN 61000-6-2 EN 61000-4-5 (Surge) kriterij B; EN 61000-6-2 EN 61000-4-6 (Conducted Imunity) kriterij A; EN 61000-6-3 (Conducted Emission) razred B; EN 61000-6-3 (Conducted Emission) razred B
Razred skladnosti PROFINET: Razred skladnosti B
Funkcija naprave PROFINET: naprava PROFINET; hiter zagon
Varnost vrat: na osnovi MAC-a, RADIUS (IEEE 802.1X), obhod overjanja MAC-a

Vrsta izdelka: industrijski Ethernet preklopnik

Hitrost prenosa LAN: 100 MBit/s

Hitrost prenosa: 10 / 100 MBit/s

Osnovna funkcionalnost: managed switch

Ethernet vrata: 8

Število 10/100 MBit/s vrat: 8 x

MAC naslovi: 8000

Širina: 60 mm

Višina: 226 mm

Globina: 46 mm

Vrsta: FL SWITCH 2608 PN

Vmesnik: LAN (10/100 MBit/s)

: IP65
IP66
IP67

Delovna napetost: 24 V/DC

Maks. temperatura okolice: 70 °C

Min. temperatura okolice: -40 °C

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3564084 Phoenix Contact 1106616 FL SWITCH 2608 PN industrijski Ethernet preklopnik 10 / 100 MBit/s

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3564084 Phoenix Contact 1106616 FL SWITCH 2608 PN industrijski Ethernet preklopnik 10 / 100 MBit/s

Opis

Upravljano stikalo serije 2000, 8 vrat M12 10/100 Mbps, Zaščitni razred: IP65/IP66/IP67, Skladnost s PROFINET razreda B, Razširjeno temperaturno območje, Prednastavljen način PROFINET, LED diode stanja PROFINET, Razvojni proces certificiran v skladu z IEC 62443-4-1, Združljivo z IEC 62443-4-2
