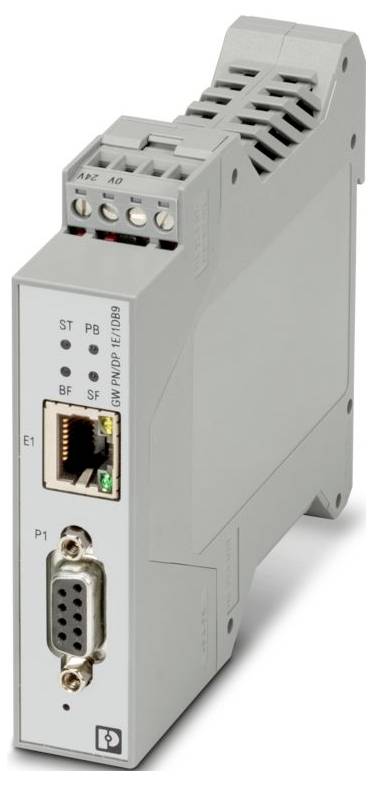

Phoenix Contact 1108712 GW PN/DP 1E/1DB9 vmesniški pretvornik RJ-45, D-SUB9 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (1439,00 € / Kos)
1439,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta povezave: D-SUB-9 konektor
- Navor privijanja: 0,5 Nm ... 0,6 Nm
- Presek fleksibilnega vodnika: 0,20 mm² ... 2,50 mm²
- Presek vodnika AWG: 24 ... 12
- širina 22,5 mm
- Višina: 99 mm
- Globina: 115 mm
- Barva: siva
- Material ohišja: PA 6.6
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -40 °C ... 70 °C
- Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
- Nadmorska višina:< 2000 m
- Vrsta montaže: montaža na DIN letev
- Dovoljena vlažnost (delovanje): 10 % ... 95 % (brez kondenzacije)
- Skladnost/odobritve: Skladnost/odobritve
- Dolžina prenosa: ≤ 100 m (zasukana parica, oklopljena)
- Območje napajalne napetosti: 10,8 V DC ... 30 V DC (prek vtične vijačne sponke COMBICON)
- Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (brez kondenzacije)
- Opomba glede uporabe: Samo za industrijsko uporabo
- Signal: PROFINET; PROFIBUS
- Funkcija: Funkcija
- Podprti protokoli: PROFINET, PROFIBUS DP
- Dobava: Dobava
- Odpornost proti vibracijam v skladu z EN 60068-2-6/IEC 60068-2-6:
- Udar v skladu z EN 60068-2-27/IEC 60068-2-27:
- Tipična poraba toka: 71 mA (24 V DC)
- Največji tok: 200 mA (10,8 V DC)
- Število kanalov: 1
- Omejitev uporabe: Omejitev uporabe
- Opomba o EMC: EMC: Izdelek razreda A, glejte izjavo proizvajalca v območju za prenose
- Upravljanje: Spletno upravljanje
- Število vrat: 1
- Hitrost serijske prenosne povezave: 9,6 kbit/s ... 12 Mbit/s
- Statusni in diagnostični indikatorji: LED diode: ST, PB, BF, SF, ACT/LNK (ethernetni podatkovni promet)
- Pomožni protokoli: ARP, DHCP (odjemalec), PING, DCP
- Podatki: PROFIBUS DP: Podatki: PROFIBUS DP
- Podatki: PROFINET: Podatki: PROFINET
- Vrsta izdelka
vmesniški pretvornik
- Vmesniki
RJ-45
D-SUB9
- Vrsta
GW PN/DP 1E/1DB9
- Obratovalna temperatura (min.)
-40 °C
- Obratovalna temperatura
-40 °C (min)
- Mere
(Š x V x G) 22.5 x 99 x 115 mm
- Maks. poraba toka
200 mA
- Višina
99 mm
- Širina
22.5 mm
- Proizv. št. delov
1108712
- Izvedba
montaža nosilne letve
- Globina
115 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3564142 Phoenix Contact 1108712 GW PN/DP 1E/1DB9 vmesniški pretvornik RJ-45, D-SUB9 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3564142 Phoenix Contact 1108712 GW PN/DP 1E/1DB9 vmesniški pretvornik RJ-45, D-SUB9 1 kos
Opis
Prehod PROFINET v PROFIBUS DP. Deluje kot krmilnik PROFIBUS DP v omrežju PROFIBUS in kot naprava PROFINET IO v omrežju PROFINET. Združljiv s kontejnerji FDT/DTM za enostavno konfiguracijo naprav PROFIBUS DP.
