Name: Phoenix Contact 1115661 CAPAROC PM S-R napajalni modul 1 kos
Brand: Phoenix Contact
SKU: 3564362
Availability: BackOrder

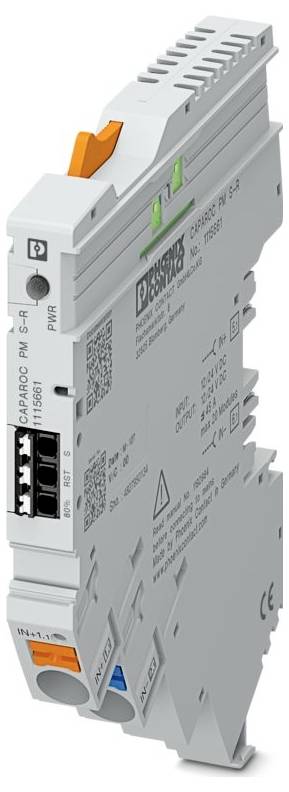

Phoenix Contact 1115661 CAPAROC PM S-R napajalni modul 1 kos-0

Slika je simbolična

Vrsta izdelka

napajalni modul

Izvedba

vtični modul

Priključek

Push-In vzmetni priključek

Vrsta zaščite

IP20

Dolžina

111.3 mm

Podatkovni list izdelka (PDF)

Dostava čet.,29.10.

Število

kos - zaloga Nemčija

Skupaj (51,99 € / Kos)

51,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: CAPAROC
Zasnova: Vtični modul
Vrsta povezave: Vtični priključek
Presek togega vodnika: 0,5 mm² ... 16 mm²
Presek vodnika AWG: 20 ... 8
širina 12,4 mm
Višina 132,4 mm
Globina: 111,3 mm (vključno s 7,5 mm montažno letevjo)
Barva: svetlo siva (RAL 7035)
Razred vnetljivosti po UL 94: V-0
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -30 °C ... 65 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... 70 °C
Nadmorska višina: ≤ 4000 m (nadmorska višina)
Standardi/predpisi: EN 60068-2-27
Opomba: Vplivi okolja - šok
Vrsta montaže: natični na vodilo CAPAROC CR…
Izolacijske lastnosti: Izolacijske lastnosti
Stopnja onesnaženosti: 2
Udar (delovni): 30 g (trajanje 11 ms, polsinusni udarni impulz, v skladu z IEC 60068-2-27); 25 g (trajanje 6 ms, polsinusni udarni impulz v skladu z IEC 60068-2-27, neprekinjen udar)
Vibracije (delovanje): 5g (10 Hz ... 150 Hz / 10 ciklov / os / X, Y, Z)
Delovna napetost: 10 V enosmerne napetosti ... 30 V/DC
Dolžina odstranjevanja izolacije: 18 mm
Splošno: Splošno
Nazivna napetost: 35 V DC (obremenitveni tokokrog)
Presek fleksibilnega vodnika s tulko in plastičnim tulcem: 0,5 mm² ... 16 mm²
Presek fleksibilnega vodnika z žično tulko brez plastične tulke: 0,5 mm² ... 16 mm²
Označevanje: ISA S71.04.2013 G3 Skupina težkih pogojev A
Material: PA 6; PA 6; PA 6; PC
Izguba moči: tipično 0,22 W (v prostem teku pri 24 V);< 1,5 W (pri nazivni delovni napetosti 24 V in 45 A)
Nazivna napetost: 12 V enosmernega toka; 24 V enosmernega toka
Razred zaščite: III
Izhodna napetost: maks. 30 V DC (vhodna napetost ±5 % pri I)> 80 % na vsaj enem kanalu)
Vhodna napetost: 7 V DC ... 30 V DC (ponastavitev padajočega roba)
Poraba toka: tipično 0,5 mA (pri 24 V DC)
Izkoristek > 99 %
MTBF (IEC 61709, SN 29500): 18886912,65 h (pri 25 °C z 21 % obremenitvijo); 5907048,64 h (pri 40 °C z 34,25 % obremenitvijo); 933563,97 h (pri 40 °C s 100 % obremenitvijo)
Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
UL odobritev: UL odobritev
Maks. izhodni tok: 20 mA
Nazivna impulzna napetost: 0,5 kV
Število rež: 2
Obremenitveni tokokrog: Obremenitveni tokokrog
Vrsta sprožilca: E (elektronski)
Mirovalni tok I0: tipično 9 mA (v mirovanju pri 24 V)
Znižanje nazivne temperature: 45 A (skupni tok pri 40 °C); 30 A (skupni tok pri 65 °C)
Padec napetosti: 0,03 V (pri 45 A)
Izklop zaradi prenizke napetosti: ≤ 9,2 V DC (aktivno); ≥ 10,2 V DC (neaktivno)
Ponastavitev: Ponastavitev
Dolžina impulza: ≥ 50 ms
Izhod stanja: Izhod stanja
Preizkus vlažnosti: 96 ur, 95 % relativne vlažnosti, 40 °C
Nazivni tok IN: 45 A DC (skupni vhodni tok)
Izklop zaradi prenapetosti: ≥ 30,5 V DC (aktivno); ≤ 29,5 V DC (neaktivno)
Glavni tokokrog IN+: Glavni tokokrog IN+
Glavni tokokrog IN-: Glavni tokokrog IN-
Največja razširitev sistema: ≤ 20 (moduli CAPAROC se lahko povežejo zaporedno)
Zelena LED-dioda za napajanje (PWR): sveti (ni napake kanala); sveti (napajalna napetost znotraj nazivnega območja); utripa (3-krat, ko je programska ključavnica deaktivirana)
Rdeča LED dioda za napajanje (PWR): sveti (napajalna napetost je zunaj nazivnega območja)
Rumena LED-lučka za napajanje (PWR): utripne (3-krat, ko je aktivirana programska blokada)
Zelena signalna LED: sveti (ni napake kanala); sveti (napajalna napetost znotraj nazivnega območja)
Rumena LED-signal: sveti (pri I> 80 % na vsaj enem kanalu)
Rdeča LED-dioda: sveti (v primeru napake vsaj enega kanala); sveti (napajalna napetost je izven nazivnega območja)
