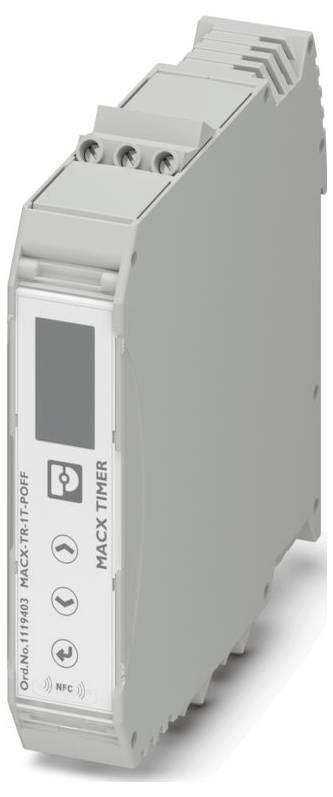

Phoenix Contact 1119403 MACX-TR-1T-POFF časovni rele zakasnitev izklopa 1 kos Časovni razpon: 10 ms

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

časovni rele

Izvedba

zakasnitev izklopa

Funkcije

zakasnjen izklop

Min. obratovalna napetost

24 V DC/AC

Podatkovni list izdelka (PDF)

Dostava čet, 8.10.

18 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (99,99 € / Kos)

99,99 €

z DDV

Samo 9,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta povezave: Vijačna povezava
Navor privijanja: 0,5 Nm ... 0,6 Nm (5 lb v ... 7 lb v)
Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
Presek togega vodnika: 0,2 mm² ... 2,5 mm²
Presek vodnika AWG: 24 ... 14
širina 22,5 mm
Višina: 109 mm
Globina: 114 mm
Barva: siva (RAL 7042)
Razred vnetljivosti po UL 94: V0
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -25 °C ... 60 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Nadmorska višina: ≤ 2000 m
Standardi/predpisi: IEC 60947-5-1; IEC 61812-1
Vrsta montaže: montaža na DIN letev
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: III
Stopnja onesnaženosti: 3
Dovoljena vlažnost (delovanje): 10 % ... 95 % (brez kondenzacije)
Nazivna frekvenca: 48 Hz ... 63 Hz
Dolžina odstranjevanja izolacije: 10 mm
Dielektrična trdnost: 2 kV ((2 mA, 60 s) (IEC 60947-5-1))
Položaj namestitve: poljuben
Oznaka: GB/T 14048.5
UL, ZDA / Kanada: UL, ZDA / Kanada
CE: CE
Vhodna napetost: 24 V AC/DC ... 240 V AC/DC (-15 % ... +10 %)
Nazivna poraba energije: 2,5 VA (0,8 W)
Navodila za montažo: na standardno letev NS 35 v skladu z EN 60715
Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
Direktiva o nizki napetosti: Skladnost z direktivo o nizki napetosti
Interferenčno sevanje: Interferenčno sevanje
Odpornost: EN 61000-6-2
Največja preklopna napetost: 400 V AC
Izolacija: Osnovna izolacija
Konfiguracija kontaktov: 2 brezpotencialna preklopna kontakta
Nazivna izolacijska napetost: 300 V AC
Preklapljanje: Preklapljanje
Mehanska življenjska doba: približno 3 x 10⁴ preklopnih ciklov
Kontaktni material: AgNi (90/10)
Največja izklopna zmogljivost (uporna obremenitev): 2000 VA (8 A / 250 V AC)
Električna življenjska doba: približno 1 x 10⁵ preklopnih ciklov, uporovna obremenitev 2000 V A
Izhodna varovalka: 8 A (hitrodelujoča)
Čas ponovnega zagona: 250 ms
Ponovljivost: ≤ 0,05 % (> 1 s)
Vrsta izolacijskega materiala ohišja: PBT
CCC: CCC
Območje nastavitve časa: 10 ms ... 10 minut
Natančnost nastavitve: ≤ 0,5 % (> 1 s)
Tipični temperaturni koeficient: ≤ 0,01 %/°C
Zmogljivost prenapetostne odpornosti: 4 kV (1,2/50 µs, IEC 60947-5-1)

Vrsta embalaže: Piece

Vrsta izdelka: časovni rele

Vrsta: MACX-TR-1T-POFF

Izvedba: zakasnitev izklopa

Priključek: vijačni

Funkcije: zakasnjen izklop

Min. obratovalna napetost: 24 V DC/AC

Maks. obratovalna napetost: 240 V DC/AC

Obratovalna napetost: 24 - 240 V DC/AC

Kontakt: 2 menjalo

Material kontakta: AgNi 90/10

Preklopna napetost (maks.): 400 V/AC

Maks. preklopna moč: 2000 VA

Časovni razpon (min.): 10 ms

Časovni okvir (maks.): 10 min

Min. temperatura: -25 °C

Maks. temperatura: 60 °C

: IP20

Dolžina: 114 mm

Širina: 22.5 mm

Višina: 109 mm

Globina: 114 mm

Mere: (D x Š x V) 114 x 22.5 x 109 mm

Vsebina: 1 kos

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3564747 Phoenix Contact 1119403 MACX-TR-1T-POFF časovni rele zakasnitev izklopa 1 kos Časovni razpon: 10 ms - 10 min 2 menjalo P

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3564747 Phoenix Contact 1119403 MACX-TR-1T-POFF časovni rele zakasnitev izklopa 1 kos Časovni razpon: 10 ms - 10 min 2 menjalo P

Opis

Časovni rele z zakasnitvijo izklopa, širok razpon napajalne napetosti 24 V AC/DC ... 240 V AC/DC, nastavljiv časovni interval (10 ms ... 10 min), dve možnosti konfiguracije, zaščita z geslom, 2 preklopna tipala, vijačna povezava.
