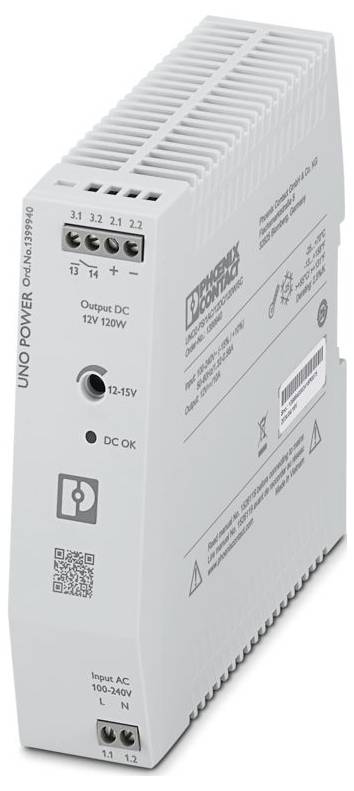

Slika je simbolična
Phoenix Contact 1399940 napajalnik 12 V/DC 10 A 120 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 ko
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Skupaj (77,99 € / Kos)
77,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: UNO POWER
- Vrsta povezave: Vijačna povezava
- Navor privijanja: 0,5 Nm ... 0,6 Nm; 4 lbf-in. ... 5 lbf-in.
- Širina: 35 mm
- Višina: 130 mm
- Globina: 129 mm
- Barva: zelena
- Razred vnetljivosti po UL 94: V0 (ohišje, priključki)
- Material ohišja: PC
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 70 °C (> 55 °C Znižanje nazivne moči: 2,5 %/K)
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: EN 61000-4-11
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: Kategorija prenapetosti
- Stopnja onesnaženosti: 2
- Udar (delovanje): 18 ms, 30 g, na prostorsko smer (IEC 60068-2-27)
- Vibracije (delovanje): 10 Hz ... 50 Hz, amplituda ±0,35 mm (IEC 60068-2-6); 59,6 Hz ... 150 Hz, 5 g, 20 ciklov
- Dolžina odstranjevanja izolacije: 8 mm
- Montažni položaj: vodoravna montažna letev NS 35, EN 60715
- Frekvenčno območje: 0,15 MHz ... 80 MHz
- Označevanje: shema CB (IEC 61010-1, IEC 61010-2-201)
- Zaščitni razred II
- Frekvenca: 50 Hz
- Vhodna napetost: 100 V AC ... 240 V/AC
- Vhodna napetost: 100 V AC ... 240 V AC -15% ... +10 %
- Vklopni tok: tipično 35 A (pri 25 °C)
- Integral vklopnega toka (I2t):< 0,3 A2 s
- Čas premostitve izpada električne energije: tipično 25 ms (120 V AC); tipično 27 ms (230 V AC)
- Poraba toka: 1,32 A (100 V AC); 1,1 A (120 V AC); 0,58 A (230 V AC); 0,56 A (240 V AC)
- Čas vklopa: tipično 1 s
- Izbira ustrezne varovalke za zaščito vhoda: 6 A ... 16 A (karakteristika B, C, D, K ali podobna)
- Izkoristek: tipično 93,1 % (120 V AC); tipično 94,4 % (230 V AC)
- Nazivna izhodna napetost: 12 V DC
- Območje nastavitve izhodne napetosti (USet): 12 V DC ... 15 V enosmernega toka (> 12 V DC, omejena konstantna moč)
- Nazivni izhodni tok (IN): 10 A
- Odpornost na kratek stik: da
- Izhodna moč (PN): 120 W
- Zmogljivost povratnega napajanja: ≤ 25 V DC
- Prenapetostna zaščita na izhodu (OVP): ≤ 25 V DC
- Valovanje: tipično 25 mVSS (pri nominalnih vrednostih)
- Čas vzpona:< 1 s (UOut = 10 % ... 90%)
- Možnost serijske povezave: da, za povečanje napetosti
- Največja izguba moči v prostem teku:< 0,4 W (230 V AC)
- Največja izguba moči pri nazivni obremenitvi:< 7 W (230 V AC)
- Vzporedna povezava: da, za večjo moč in redundanco z diodo
- Zaščita sekundarne strani: elektronska
- Vhod: 2 kV (stopnja resnosti testa 4 - simetrično); 4 kV (stopnja resnosti testa 4 - asimetrično)
- Položaj: 3.x
- Priključek vodnika: Priključek vodnika
- tog: 0,2 mm² ... 2,5 mm²
- Fleksibilen: 0,2 mm² ... 2,5 mm²
- Fleksibilna žica s tulko, brez plastične tulke: 0,25 mm² ... 2,5 mm²
- Fleksibilen z žično nastavkom in plastično tulko: 0,25 mm² ... 2,5 mm²
- togi (AWG): 24 ... 14 (bakar)
- Izhod: 1 kV (stopnja resnosti testa 3 - simetrično); 2 kV (stopnja resnosti testa 3 - asimetrično)
- Signal: Signal
- LED signalizacija: LED signalizacija
- Vrste signalizacije: LED DC OK - Stanje signala Delovanje (UN = 24 V DC, IOut = IN)
- Funkcija: Stanje delovanja posredovanja
- Preklopni kontakt (brez potenciala): OptoMOS
- Število faz: 1
- Vhodna/izhodna izolacijska napetost: 4 kV AC (tipski preizkus); 3,75 kV AC (preizkus enote)
- MTBF (IEC 61709, SN 29500):> 150–1000 ur (25 °C);> 913000 ur (40 °C);> 515000 ur (55 °C)
- Pričakovana življenjska doba (elektrolitski kondenzatorji): Pričakovana življenjska doba (elektrolitski kondenzatorji)
- Tok: 10 A
- Temperatura: 25 °C
- Čas: 312000 ur
- Dodatno besedilo: 3. razred
- Dimenzije artikla: Dimenzije artikla
- Vgradna dimenzija: Vgradna dimenzija
- Navodila za montažo: možnost zlaganja: vodoravno 0 mm, navpično 30 mm
- Material ohišja: Plastika
- Delovna nadmorska višina: ≤ 5000 m (> 2000 m, zmanjšanje zmogljivosti: 10 %/1000 m)
- Najvišja dovoljena vlažnost (delovanje): ≤ 95 % (pri 25 °C, brez kondenzacije)
- Začasna koda: T4 (-25 ... +70 °C |> 55 °C, Znižanje nazivne moči: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- Standardna oznaka: Omejitev omrežnih harmonskih tokov
- Zaščitna izjemno nizka napetost: Zaščitna izjemno nizka napetost
- UL: UL
- SIQ: SIQ
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
- Direktiva o nizki napetosti: Skladnost z Direktivo o nizki napetosti 2014/35/EU
- Zahteve EMC Odpornost: EN 61000-6-2
- Prevajane emisije: Prevajane emisije
- Interferenčno sevanje: Interferenčno sevanje
- Statična razelektritev: Statična razelektritev
- Kontaktna razelektritev: 6 kV (stopnja resnosti testa 3)
- Izpraznitev zraka: 8 kV (stopnja resnosti testa 3)
- Opomba: Merilo A
- Elektromagnetno RF polje: Elektromagnetno RF polje
- Jakost preskusnega polja: 10 V/m (stopnja resnosti preskusa 3)
- Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
- Prenapetost: Prenapetost
- Prevajane motnje: Prevajane motnje
- Napetost: 230 V AC
- Padci napetosti: Padci napetosti
- Padec napetosti: 0%
- Merila: Merila
- Merilo A: Normalno obratovalno vedenje znotraj določenih meja.
- Merilo B: Začasna okvara delovanja, ki jo naprava sama popravi.
- Temperatura okolice (preizkušena ob zagonu): -40 °C
- AWG: 24 ... 14 (bakar)
- Delovanje z izmeničnim tokom: Delovanje z izmeničnim tokom
- Vrsta omrežja: TN, TT, IT (PE)
- Tipična nacionalna omrežna napetost: 120 V AC; 230 V AC
- Vrsta napajalne napetosti: DC
- Frekvenčno območje (fN): 50 Hz ... 60 Hz ±10 %
- Zaščitno vezje: Zaščita pred prehodno prenapetostjo | Varistor
- Uhajavi tok do PE:< 0,25 mA
- Odstopanje od pravila:< 1 % (statična porazdelitev obremenitve 10 % ... 90 %;< 3 % (dinamična sprememba obremenitve 10 % ... 90 %;< 0,1 % (sprememba vhodne napetosti ±10 %)
- Vrhnji faktor: tipično 1,68 (120 V AC); tipično 1,83 (230 V AC)
- Razdalja vgradnje desno/levo: 0 mm / 0 mm
- Razdalja med vgradnjo zgoraj/spodaj: 30 mm / 30 mm
- Harmonični tokovi: Harmonični tokovi
- Utripanje: Utripanje
- Število ur: 1 urnik
- Material ohišja: Polikarbonat
- Emisija: Emisija v skladu z EN 61000-6-3 (stanovanjska in poslovna območja) in EN 61000-6-4 (industrijska območja)
- Vhod/izhod: neuravnotežen
- Vhodna varovalka naprave: 3,15 A notranja (zaščita naprave), počasna
- Minimalna izguba moči v prostem teku:< 0,55 W (120 V AC)
- Minimalna izguba moči pri nazivni obremenitvi:< 9 W (120 V AC)
- Integrirana zaščita: ne
- Identifikacija pola: 3.1 (13), 3.2 (14)
- Vrsta signalizacije: Preklopni kontakt DC OK - Stanje signala Delovanje (UN = 24 V DC, IOut = IN)
- Preklopna napetost: maks. 30 V AC/DC; maks. 60 V DC
- Tokovna nosilnost: maks. 50 mA
- Stanje (kontakt sklenjen): UOUT> 0,9 x UN (kontakt zaprt)
- Stanje (kontakt odprt): UOUT< 0,9 x UN (kontakt odprt)
- Varnost napajalnikov do 1100 V (izolacijske razdalje): Varnost napajalnikov do 1100 V (izolacijske razdalje)
- Električna varnost: Električna varnost
- Varna ločitev: Varna ločitev
- Omejevanje omrežnih harmonskih tokov: Omejevanje omrežnih harmonskih tokov
- Globina (globina naprave (montažna tirnica)): 125 mm (globina naprave (montažna tirnica))
- Material za oporo za noge: PBT (polibutilen tereftalat)
- Vrsta pogona glave vijaka: Utor L
- Izhodni signalni rele 13/14: Izhodni signalni rele 13/14
- Vrsta izdelka
napajalnik
- Vhodna napetost (min.)
100 V/AC
- Vhodni tok (maks.)
240 V/AC
- Izhodni tok maks.
10 A
- Izhodni tok (maks.) - zaokrožen
10 A
120 W
- Vrsta izhoda (napajanje)
nastavljivi
- Faze
1
- Izhodna napetost (nom.)
12 V/DC
- Priključek
vijačni
- Mere
(D x Š x V) 129 x 35 x 130 mm
- Izhodna napetost (maks.)
15 V/DC
- Izhodna napetost (min.)
12 V/DC
- Delovna temperatura (maks.)
70 °C
- Temperatura delovanja (maks,)
70 °C
- Čas delovanja (min.)
55 °C
- Delovna temperatura min.
-25 °C
- Proizv. št. delov
1399940
- Vsebina
1 kos
- MTBF
1501000 h
- Značilnosti napajalnika
nastavljiva izhodna napetost
- Širina
35 mm
- Višina
130 mm
- Dolžina
129 mm
IP20
- Maks. temperatura
70 °C
- Min. temperatura
-25 °C
- Vrsta
UNO2-PS/1AC/12DC/120W/SC
- Učinkovitost
94.4 %
- Globina
129 mm
- Vgradna višina
130 mm
35 mm
130 mm
129 mm
130 mm
FALSE
TRUE
AC
120 W
TRUE
Screw connection
TRUE
FALSE
TRUE
IP20
FALSE
12-15 V
TRUE
85-264 V
85-264 V
TRUE
None
10 A
12 V
10 A
None
Other
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3588096 Phoenix Contact 1399940 napajalnik 12 V/DC 10 A 120 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 ko
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3588096 Phoenix Contact 1399940 napajalnik 12 V/DC 10 A 120 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 ko
Opis
Primarni stikalni napajalnik, UNO POWER, vijačni priključki, montaža na DIN letev, vhod: 1-fazni, izhod: 12 V DC / 10 A, nastavljiv od 12 V DC ... 15 V DC
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
