Name: Phoenix Contact 1509989 NEARFI 300 R induktivni sklopnik
Brand: Phoenix Contact
SKU: 3569059
Availability: SoldOut

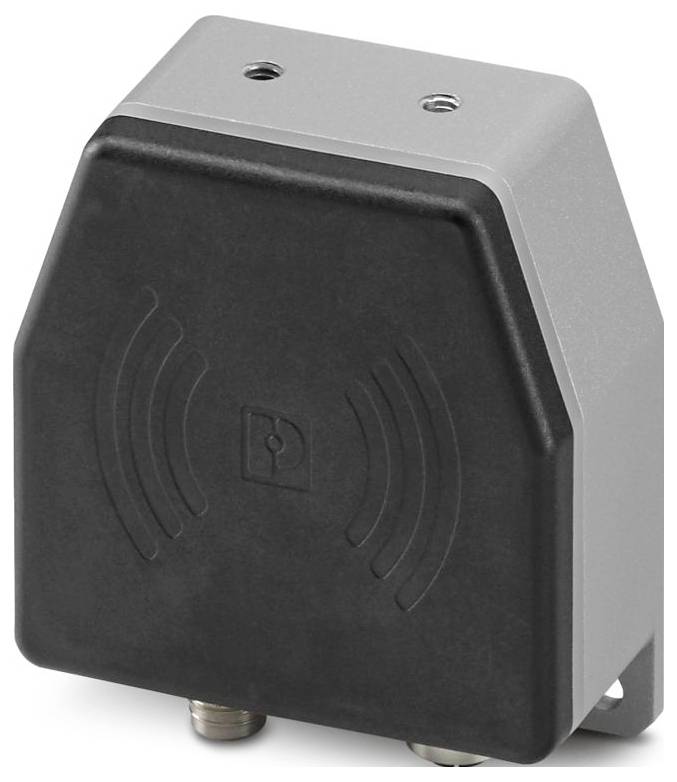

Phoenix Contact 1509989 NEARFI 300 R induktivni sklopnik-0

Slika je simbolična

Podatkovni list izdelka (PDF)

Ni na voljo

Skupaj (765,00 € / Kos)

765,00 €

z DDV

Samo 47,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: NearFi
Vrsta priključka: vtičnica M12, L-kodiranje; vtičnica M12, L-kodiranje
širina 80 mm
Višina: 86 mm
Globina: 39 mm
Razred vnetljivosti po UL 94: V0
Okoljski pogoji: Okoljski pogoji
Temperatura okolice (delovanje): -20 °C ... 60 °C (upoštevajte zmanjšanje nazivne moči); -20 °C ... 40 °C (v skladu z UL, upoštevajte znižanje nazivne moči)
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Nadmorska višina: 2000 m
Standardi/predpisi: EN 55016-2-3
Opomba: RED 2014/53/EU
Vrsta montaže: Montaža na steno
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: II
Stopnja onesnaženosti: 2
Dovoljena vlažnost (delovanje): 10 % ... 95 %
Položaj namestitve: poljuben
Frekvenčno območje: 0,15 MHz ... 80 MHz (raven občutljivosti testa 3 - asimetrično)
Zračni tlak (delovni): 80 kPa ... 108 kPa (do 2000 m nadmorske višine)
CE: CE
Dovoljena vlažnost (skladiščenje/transport): 10 % ... 95 %
Vhod: ± 0,5 kV (stopnja resnosti preizkusa 1 - simetrično); ± 1 kV (stopnja resnosti preizkusa 2 - asimetrično)
Izhod: ± 1 kV (stopnja resnosti preizkusa 2 - neuravnotežen)
Signal: ± 1 kV (stopnja resnosti preizkusa 2 - neuravnotežen)
Navodila za montažo: Upoštevajte zmanjšanje nazivne moči
Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
Statična razelektritev: Statična razelektritev
Kontaktna razelektritev: ± 4 kV (stopnja resnosti testa 2)
Izpust zraka: ± 8 kV (stopnja resnosti preizkusa 3)
Opomba: Razred A, področje uporabe: industrijsko
Elektromagnetno RF polje: Elektromagnetno RF polje
Jakost testnega polja: ~ 1,95 µA/m (na razdalji 10 m)
Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
Prevajane motnje: Prevajane motnje
Napetost: 10 V (80 % amplitudna modulacija pri 1 kHz)
Merila: Merila
Merilo A: Normalno obratovalno vedenje znotraj določenih meja.
Merilo B: Začasna okvara delovanja, ki jo naprava sama popravi.
Zaščitno vezje: zaščita pred kratkim stikom in preobremenitvijo
Izhodna moč: 50 W (napajanje aktuatorja); 50 W (2 x 50 W, logika in napajanje aktuatorja galvansko ločena, vzporedno delovanje z NEARFI 2200/200)
Moteče emisije: Moteče emisije
Uporaba: Zmogljivost
MTTF: 221 let (standard SN 29500, temperatura 25 °C, delovni cikel 21 %); 112 let (standard SN 29500, temperatura 40 °C, delovni cikel 34,25 %); 51 let (standard SN 29500, temperatura 40 °C, delovni cikel 100 %)
Dobava: Dobava
Induktivno: Prenos energije: Induktivno: Prenos energije
Območje: min. 0 mm; ≤ 10 mm
Sredinski odmik: ± 10 mm
Kotni odmik:< 15°
Priključljivi radijski moduli: 1 (osnovni spojnik)
Barva (ohišje): črna (RAL 9005)
Material (ohišje): PBT; tlačno lito cinkovo ohišje
Druge lastnosti odpornosti: odporen na varilne brizge; odporen na solno meglico v skladu z IEC 60068-2-11 (96 ur v 5 % solni megli)
Odpornost proti vibracijam v skladu z EN 60068-2-6/IEC 60068-2-6: Vibracije (delovanje): 5 g na prostorsko smer, 10 Hz ... 150 Hz, amplituda ±0,34 mm
Udar v skladu z EN 60068-2-27/IEC 60068-2-27: Udar (delovanje): 30 g, trajanje 11 ms, polsinusni udarni impulz, trije udarci, na prostorsko smer
Neprekinjen udarec v skladu z EN 60068-2-27/IEC 60068-2-27: Neprekinjen udarec (delovanje): 10 g, trajanje 16 ms, polsinusni udarni impulz, 1000 udarcev na prostorsko smer
Stopnja zaščite (IP): IP65/IP66 (izjava proizvajalca)
Razred zaščite (IK): IK06 (odpornost na udarce)
Zračni tlak (skladiščenje/transport): 66 kPa ... 108 kPa (do 3500 m nadmorske višine)
Radijska licenca Evropa: Radijska licenca Evropa
Jakost polja: 10 V/m
Obremenitev s prenapetostnim tokom: Obremenitev s prenapetostnim tokom
Brez snovi, ki poslabšajo omočenje barve: VDMA 24364:2018-05

Vrsta: NEARFI 300 R

Vrsta izdelka: induktivni sklopnik

Proizv. št. delov: 1509989

Mere: (D x Š x V) 39 x 80 x 86 mm

Obratovalna temperatura: -20 °C (min)

Obratovalna temperatura (min.): -20 °C

Širina: 80 mm

Višina: 86 mm

Dolžina: 39 mm

Maks. temperatura okolice: 60 °C

Min. temperatura okolice: -20 °C

Globina: 39 mm

: IP65

Vgradna višina: 86 mm

: 80 mm

: 86 mm

: 39 mm

: 86 mm

: TRUE

: IP65

: FALSE

: Other

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3569059 Phoenix Contact 1509989 NEARFI 300 R induktivni sklopnik

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3569059 Phoenix Contact 1509989 NEARFI 300 R induktivni sklopnik

Opis

NearFi Remote, brezkontaktni sklopnik moči, 50 W (UA), doseg ≤10 mm, M12 potisno-vlečni, IP65, združljiv z NEARFI 300 B. Izbirno: 2 x 50 W (US+UA) v povezavi z NEARFI 2200/200
