Slika je simbolična

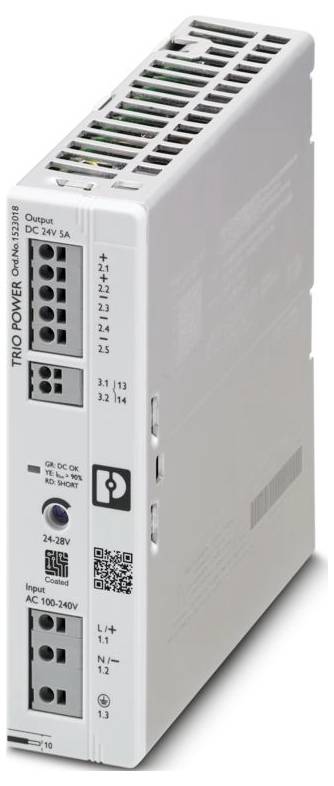

Phoenix Contact 1523018 napajalnik 24 V/DC 5 A 120 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Skupaj (104,99 € / Kos)
104,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: TRIO POWER
- Vrsta povezave: Vtični priključek
- Širina: 35 mm
- Višina: 135 mm
- Globina: 120 mm
- Barva: rdeča, rumena, zelena (večbarvna LED)
- Razred vnetljivosti po UL 94: V0 (ohišje, priključki)
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 70 °C (> 60 °C Znižanje nazivne moči: 2,5 %/K)
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: EN 61000-4-11
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: Kategorija prenapetosti
- Stopnja onesnaženosti: 2
- Udar (delovanje): 18 ms, 30 g, na prostorsko smer (IEC 60068-2-27)
- Vibracije (delovanje): 10 Hz ... 50 Hz, amplituda ±0,2 mm (IEC 60068-2-6); 50 Hz ... 150 Hz, 2,3 g, 90 min.
- Dolžina odstranjevanja izolacije: 10 mm (togo/fleksibilno/ferulo)
- Montažni položaj: vodoravna montažna letev NS 35, EN 60715
- Frekvenčno območje: 0,15 MHz ... 80 MHz
- Označevanje: OPREMA ZA NADZOR PROCESOV ZA NEVARNE LOKACIJE; (EN) Ta oprema je primerna za uporabo samo v razredu I, diviziji 2, skupinah A, B, C in D, nevarnih lokacijah ali nenevarnih lokacijah.
- (FR) Ta naprava je zasnovana posebej za uporabo v eksplozivnih atmosferah razreda I, divizije 2, skupin A, B, C in D ali v neeksplozivnih atmosferah.; (EN) OPOZORILO: Nevarnost eksplozije – Ne priključujte ali odklapljajte opreme, razen če je napajanje izklopljeno ali če je znano, da območje ni nevarno.
- (FR) OPOZORILO: nevarnost eksplozije – oprema ni priključena ali odklopljena, tako da je hrana v kupeju ali območje ni nevarno.; (EN) Če se oprema uporablja na način, ki ga proizvajalec ni določil, je lahko zaščita, ki jo zagotavlja oprema, oslabljena.
- (FR) Če proizvajalec opremo uporablja na nedoločen način, je štiriletna zaščita za opremo drugačna. (EN) To opremo je treba namestiti v primerno ohišje, zavarovano z orodjem/zaklenjeno s ključem.
- (FR) Ta oprema je nameščena v škatli, ki je primerna, verrouillé par une clé ali dont l'ouverture nécessite l'utilisation d'un tool.
- Razred zaščite: I
- Frekvenca: 50 Hz
- Priključna tehnologija: Priključna tehnologija
- Vhodna napetost: 100 V AC ... 240 V/AC
- Vhodno napetostno območje: 100 V DC ... 240 V enosmernega toka ±10 %; 160 V enosmernega toka ... 240 V enosmerne napetosti ±10 % (UL)
- Največja napetostna upornost: 300 V AC 15 s
- Vklopni tok:< 33 A (25 °C)
- Integral vklopnega toka (I2t):< 0,55 A2s
- Čas premostitve izpada električne energije: tipično 28 ms (120 V AC); tipično 28 ms (230 V AC)
- Poraba toka: 1,29 A (100 V DC); 0,53 A (240 V DC)
- Izbira ustrezne varovalke za zaščito vhoda: 6 A ... 16 A (karakteristika B, C, D, K ali podobna)
- Izkoristek: tipično 93 % (120 V AC); tipično 94 % (230 V AC)
- Nazivna izhodna napetost: 24 V DC
- Območje nastavitve izhodne napetosti (USet): 24 V DC ... 28 V enosmernega toka (> 24 V DC, omejena konstantna moč)
- Nazivni izhodni tok (IN): 5 A
- Dinamično povečanje (IDyn.Boost): maks. 7,5 A (5 s)
- Odpornost na kratek stik: da
- Varnost v prostem teku: da
- Izhodna moč (PN): 120 W
- Izhodna moč (PDyn. (Boost): največ 180 W (5 s)
- Zmogljivost povratnega napajanja: ≤ 35 V DC
- Prenapetostna zaščita na izhodu (OVP): ≤ 35 V DC
- Valovanje: tipično 50 mVSS (pri nominalnih vrednostih)
- Čas vzpona: ≤ 1 s (UOut = 10 % ... 90%)
- Možnost serijske povezave: da, za povečanje napetosti (upoštevajte omejitev SELV)
- Največja izguba moči v prostem teku:< 1,75 W (230 V AC)
- Največja izguba moči pri nazivni obremenitvi:< 6,51 W (230 V AC)
- Možnost vzporedne povezave: da, za večjo moč in redundanco
- Zaščita sekundarne strani: elektronska
- Vhod: simetričen 2 kV (stopnja resnosti testa 4); asimetričen 4 kV (stopnja resnosti testa 4)
- Položaj: 3.x
- Priključek vodnika: Priključek vodnika
- tog: 0,2 mm² ... 1,5 mm²; 0,5 mm² (priporočeno)
- Fleksibilen: 0,2 mm² ... 1,5 mm²; 0,5 mm² (priporočeno)
- Fleksibilna žica s tulko, brez plastične tulke: 0,25 mm² ... 1,5 mm² (Cu); 0,5 mm² (priporočeno)
- Fleksibilen z žično nastavkom in plastično tulko: 0,25 mm² ... 0,75 mm²; 0,5 mm² (priporočeno)
- Izhod: simetričen 1 kV (stopnja zahtevnosti testa 3); asimetričen 2 kV (stopnja zahtevnosti testa 3)
- Signal: neuravnotežen 1 kV (stopnja resnosti testa 2)
- LED signalizacija: LED signalizacija
- Vrste signalizacije: LED DC OK - Stanje signala Delovanje (UN = 24 V DC, IOut = IN)
- Funkcija: Stanje delovanja posredovanja
- Preklopni kontakt (brez potenciala): OptoMOS
- Število faz: 1
- Vhodna/izhodna izolacijska napetost: 3 kV AC (tipski preizkus); 3,1 kV DC (preizkus enote)
- MTBF (IEC 61709, SN 29500):> 3.300.000 ur (25 °C);> 1.900.000 ur (40 °C);> 880.000 ur (60 °C)
- Dodatno besedilo: 3. razred
- Dimenzije artikla: Dimenzije artikla
- Vgradna dimenzija: Vgradna dimenzija
- Navodila za montažo: možno zlaganje: vodoravno 0 mm, navpično 50 mm
- Zaščitni premaz: da
- Material nape: Polikarbonat
- Konstrukcija stranske plošče: Aluminij
- Delovna nadmorska višina: ≤ 5000 m
- Najvišja dovoljena vlažnost (delovanje): ≤ 95 % (pri 25 °C, brez kondenzacije)
- Začasna koda: T4 (-25 ... +70 °C |> 60 °C, Znižanje nazivne moči: 2,5 %/K)
- EN 61010-1: III (≤ 2000 m);II (≤ 5000 m)
- Standardna oznaka: Sprememba omrežja/podnapetost
- Varnostna merilna, krmilna, regulacijska in laboratorijska oprema: Varnostna merilna, krmilna, regulacijska in laboratorijska oprema
- Zaščitna izjemno nizka napetost: Zaščitna izjemno nizka napetost
- UL: UL
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
- Direktiva o nizki napetosti: Skladnost z Direktivo o nizki napetosti 2014/35/EU
- Prevajane emisije: Prevajane emisije
- Interferenčno sevanje: Interferenčno sevanje
- Emisije, ki jih prevaja DNV GL: Emisije, ki jih prevaja DNV GL
- DNV: Razred B
- Moteče emisije DNV GL: Moteče emisije DNV GL
- Statična razelektritev: Statična razelektritev
- Kontaktna razelektritev: 6 kV (stopnja resnosti testa 3)
- Izpraznitev zraka: 8 kV (stopnja resnosti testa 3)
- Opomba: Merilo A
- Elektromagnetno RF polje: Elektromagnetno RF polje
- Jakost preskusnega polja: 10 V/m (stopnja resnosti preskusa 3)
- Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
- Prenapetost: Prenapetost
- Prevajane motnje: Prevajane motnje
- Vhod/Izhod/Signal: neuravnotežen
- Napetost: 230 V AC
- Padci napetosti: Padci napetosti
- Padec napetosti: 0%
- Merila: Merila
- Merilo A: Normalno obratovalno vedenje znotraj določenih meja.
- Merilo B: Začasna okvara delovanja, ki jo naprava sama popravi.
- Merilo C: Začasna okvara delovanja, ki jo odpravi sama naprava ali jo je mogoče obnoviti z uporabo krmilnih elementov.
- Temperatura okolice (preizkušena ob zagonu): -40 °C
- AWG: 24 ... 16 (Cu); 20 (priporočeno)
- Delovanje z izmeničnim tokom: Delovanje z izmeničnim tokom
- Oblika omrežja: Zvezdno omrežje (TN, TT, IT (PE))
- Tipična nacionalna omrežna napetost: 120 V AC; 230 V AC
- Vrsta napajalne napetosti: AC
- Frekvenčno območje (fN): 50 Hz ... 60 Hz ±10 %
- Zaščitno vezje: Zaščita pred prehodnimi motnjami | Varistor
- Faktor moči (cos phi): 0,93 (230 V AC)
- Uhajavi tok do PE:< 3,5 mA
- Delovanje z enosmernim tokom: Delovanje z enosmernim tokom
- Znižanje nazivne moči: 60 °C ... 70 °C
- Odstopanje od pravila:< 1 % (statična porazdelitev obremenitve 10 % ... 90 %;< 3 % (dinamična sprememba obremenitve 10 % ... 90 %;< 0,1 % (sprememba vhodne napetosti ±10 %)
- Vrhnji faktor: tipično 1,72 (120 V AC); tipično 1,89 (230 V AC)
- Direktiva o varstvu okolja: Direktiva RoHS 2011/65/EU; OEEO; REACH
- Razdalja vgradnje desno/levo: 0 mm / 0 mm
- Razdalja med vgradnjo zgoraj/spodaj: 50 mm / 50 mm
- Harmonični tokovi: Harmonični tokovi
- Utripanje: Utripanje
- Število ur: 1 urnik
- Emisija: Emisija v skladu z EN 61000-6-3 (stanovanjska in poslovna območja) in EN 61000-6-4 (industrijska območja)
- Odpornost na motnje: Odpornost na motnje v skladu z EN 61000-6-1 (stanovanjski objekti), EN 61000-6-2 (industrijski objekti)
- Vhodna varovalka naprave: 6,3 A notranja (zaščita naprave)
- Minimalna izguba moči v prostem teku:< 2,14 W (120 V AC)
- Minimalna izguba moči pri nazivni obremenitvi:< 8,54 W (120 V AC)
- Integrirana zaščita: ne
- Identifikacija pola: 3.1 (13), 3.2 (14)
- LED ne sveti: Ni vhodne napajalne napetosti AC (izklopljeno)
- LED sveti (zeleno), DC OK: UOut> 21 V DC in izhod< 0,9 x VHOD (en (zelen), DC OK)
- Izhod enosmernega signala v redu: Izhod enosmernega signala v redu
- Vrsta signalizacije: Preklopni kontakt DC OK - Stanje signala Delovanje (UN = 24 V DC, IOut = IN)
- Preklopna napetost: maks. 30 V DC (SELV)
- Tokovna nosilnost: maks. 100 mA
- Stanje (kontakt sklenjen): UOut> 21 V DC in izhod< 0,9 x IN (kontakt zaprt)
- Stanje (kontakt odprt): UOut< 21 V DC ali IOut> 0,9 x IN (povprečje v 60 s) (kontakt odprt)
- Delovna raven (znižanje izhodne moči):> 2000 m (znižanje nazivne moči: 10 %/1000 m)
- EN 61010-2-201: III (≤ 2000 m);II (≤ 5000 m)
- Varnost napajalnikov do 1100 V (izolacijske razdalje): Varnost napajalnikov do 1100 V (izolacijske razdalje)
- Električna varnost: Električna varnost
- Varna ločitev: Varna ločitev
- Omejevanje omrežnih harmonskih tokov: Omejevanje omrežnih harmonskih tokov
- Sprememba/podnapetost omrežja: Sprememba/podnapetost omrežja
- LED sveti (rumeno), IOut> 90 %: U-izhod> 21 V DC in izhod> 0,9 x VHOD (en (rumen), IZHOD> 90%)
- LED sveti (rdeča), ISHORT: UOut< 21 V DC in izhod> 0,9 x IN (en (rdeč), ISHORT)
- LED sveti (utripa rdeče) OVP: UOUT> OVP (zaščita pred prenapetostjo) (vklopljena (rdeča utripa))
- Globina (globina naprave (montažna tirnica)): 115 mm (globina naprave (montažna tirnica))
- Varnostna dodatna napetost: Varnostna dodatna napetost
- ANSI/UL 121201: ANSI/UL 121201
- Vhodna napetost (nominalna)
AC 100 V - 240 V
- Vrsta izdelka
napajalnik
- Vhodna napetost (min.)
100 V/AC
100 V/DC
- Vhodni tok (maks.)
240 V/AC
240 V/DC
- Izhodni tok maks.
5 A
- Izhodni tok (maks.) - zaokrožen
5 A
120 W
- Vrsta izhoda (napajanje)
nastavljivi
- Faze
1
- Izhodna napetost (nom.)
24 V/DC
- Priključek
Push-In vzmetni priključek
- Mere
(D x Š x V) 120 x 35 x 135 mm
- Izhodna napetost (maks.)
28 V/DC
- Izhodna napetost (min.)
24 V/DC
- Delovna temperatura (maks.)
70 °C
- Temperatura delovanja (maks,)
70 °C
- Čas delovanja (min.)
60 °C
- Delovna temperatura min.
-25 °C
- Proizv. št. delov
1523018
- Vsebina
1 kos
- Značilnosti napajalnika
zaščitni lak
- Širina
35 mm
- Višina
135 mm
- Dolžina
120 mm
IP20
- Maks. temperatura
70 °C
- Min. temperatura
-25 °C
- Vrsta
TRIO3-PS/1AC/24DC/5/CO
- Učinkovitost
94 %
- Globina
120 mm
- Vgradna višina
135 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3569150 Phoenix Contact 1523018 napajalnik 24 V/DC 5 A 120 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3569150 Phoenix Contact 1523018 napajalnik 24 V/DC 5 A 120 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos
Opis
Primarni stikalni napajalnik, TRIO POWER, vtični priključek, montaža na DIN-letev, vhod: 1-fazni, izhod: 24 V DC / 5 A, nastavljiv od 24 V DC ... 28 V DC
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
