Phoenix Contact 1826952 sponka za tiskano vezje 16 mm² Število pinov 1 črna 50 kos Piece

Zelen električni priključek pravokotne oblike z več srebrnimi kontakti na spodnji strani.

Slika je simbolična

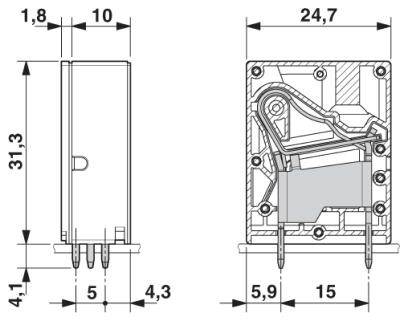

Tehnični nacrt elektronske komponente, stranski in čelni pogled z natančnimi merami v milimetrih.

Tehnična risba pravokotnega objekta z več merami v milimetrih. Vsebuje mere 15, 5,9, 1,7, 2,5 in 4,3.

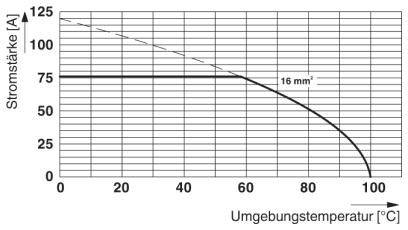

Diagram prikazuje električni tok v amperih (A) glede na temperaturo okolja v stopinjah Celzija (°C) za 16 mm² kabel.

1/4

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

sponka za tiskano vezje

10 mm

Število pinov

Priključek

Push-In sponka

za tiskano vezje

Podatkovni list izdelka (PDF)

Dostava čet, 15.10.

191 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 50 kos)

Set (i) - zaloga Nemčija

Skupaj (2,40 € / Kos)

119,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta pritrditve: valovno spajkanje
Število priključkov: 1
Vtikač: ne
Kakovost površine: vroče konzervirano
Površinsko spajkanje kovin (zgornja plast): kositer (10 - 16 µm Sn)
Izolacijski material: PA
Izolacijska skupina: I
Skupna višina (višina brez spajkalnega zatiča): 31,3 mm
Dolžina zatiča: 4,1 mm
Dimenzije peresa: 1,2 x 1 mm
Nazivna impulzna napetost (III / 3): 8 kV
Frekvenca: 10 - 150 - 10 Hz
Nazivni presek: 16 mm²

Vrsta embalaže: Piece

Vrsta: SPT 16/ 1-V-10,0 BK

Vrsta izdelka: sponka za tiskano vezje

Značilnosti: s Push-in vzmetnim priključkom

RM: 10 mm

Število vrst: 1

Število pinov: 1

Dolžina odstranjene izolacije (maks.): 18 mm

Priključek: Push-In sponka
za tiskano vezje

Nazivni tok: 76 A

Fleksibilen prerez (min.): 0.75 mm²

Nazivni tok - zaokrožen: 76 A

Togi prerez (min.): 0.75 mm²

Fleksibilni prečni prerez (maks.): 16 mm²

Maks. prečni prerez trdnosti: 16 mm²

AWG min.: 20

Smerni vtikač: pravokotno na tiskano vezje

AWG (maks.): 4

Material kontakta: Cu-zlitina, pocinkana

Material ohišja: poliamid

Barva: črna

Proizv. št. delov: 1826952

Vsebina: 50 kos

Nazivna napetost: 1000 V

Širina: 11.8 mm

Višina: 35.4 mm

Dolžina: 29 mm

Različice(Cene izdelkov vključujejo DDV.)

Nazivni tok - zaokrožen

Vrsta

Število pozicij na vrsto

Priključek

Število pinov

Število vrst

Vrsta embalaže

Phoenix Contact 1017492 sponka za tiskano vezje 2.5 mm² Število pinov 3 zelena 50 kos Piece

Št. izdelka:2208956

24 A

TDPT 2,5/ 3-SC-5,08

vijačniza tiskano vezje

Piece

5.08 mm

Phoenix Contact 1017493 sponka za tiskano vezje 2.5 mm² Število pinov 4 zelena 50 kos Piece

Št. izdelka:2208957

24 A

TDPT 2,5/ 4-SC-5,08

vijačniza tiskano vezje

Piece

5.08 mm

Phoenix Contact 1017495 sponka za tiskano vezje 2.5 mm² Število pinov 6 zelena 50 kos Piece

Št. izdelka:2208958

24 A

TDPT 2,5/ 6-SC-5,08

vijačniza tiskano vezje

Piece

5.08 mm

Phoenix Contact 1017504 sponka za tiskano vezje 4 mm² Število pinov 3 zelena 50 kos Piece

Št. izdelka:2208959

32 A

TDPT 2,5/ 3-SP-5,08

Push-In sponkaza tiskano vezje

Piece

5.08 mm

Phoenix Contact 1017506 sponka za tiskano vezje 4 mm² Število pinov 5 zelena 50 kos

Št. izdelka:2208960

32 A

TDPT 2,5/ 5-SP-5,08

Push-In sponkaza tiskano vezje

5.08 mm

Phoenix Contact 1017507 sponka za tiskano vezje 4 mm² Število pinov 6 zelena 50 kos Piece

Št. izdelka:2208961

32 A

TDPT 2,5/ 6-SP-5,08

Push-In sponkaza tiskano vezje

Piece

5.08 mm

Phoenix Contact 1017519 sponka za tiskano vezje 6 mm² Število pinov 6 zelena 50 kos Piece

Št. izdelka:2208962

41 A

TDPT 4/ 6-SC-6,35-ZB

vijačniza tiskano vezje

Piece

6.35 mm

Phoenix Contact 1017530 sponka za tiskano vezje 16 mm² Število pinov 6 zelena 50 kos Piece

Št. izdelka:2208963

76 A

TDPT 16/ 6-SC-10,16-ZB

vijačniza tiskano vezje

Piece

10.16 mm

Phoenix Contact 1700354 sponka za tiskano vezje 2.5 mm² Število pinov 5 zelena 20 kos Piece

Št. izdelka:2209278

24 A

FRONT 2,5-V/SA 5/ 5

vijačniza tiskano vezje

Piece

5 mm

Phoenix Contact 1703651 sponka za tiskano vezje 2.5 mm² Število pinov 6 zelena 50 kos Piece

Št. izdelka:2209281

24 A

ZFKDSA 2,5-5,08- 6

z natezno vzmetjoza tiskano vezje

Piece

5.08 mm

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209452 Phoenix Contact 1826952 sponka za tiskano vezje 16 mm² Število pinov 1 črna 50 kos Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209452 Phoenix Contact 1826952 sponka za tiskano vezje 16 mm² Število pinov 1 črna 50 kos Piece

Opis

Končni blok PCB, nazivni tok: 76 A, nazivna napetost: 1000 V, nagib: 10 mm, število položajev: 1, način priklopa: vtična vzmetna povezava, montaža: valovno spajkanje, smer priključka vodnik / plošča: 90 °, barva: črna
