Name: Phoenix Contact 1861962 sponka za tiskano vezje 1.5 mm² Število pinov 5 zelena 95 kos
Brand: Phoenix Contact
SKU: 2209488
Availability: BackOrder

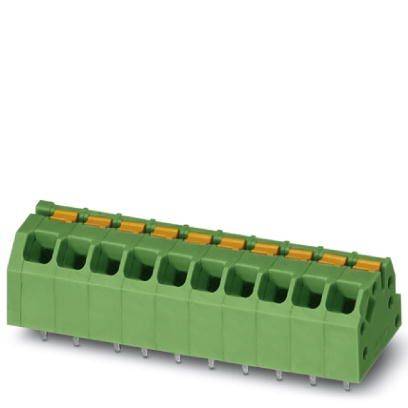

Zelena električna priključna sponka z osmimi priključki in oranžnimi vzvodi, primerna za montažo na tiskano vezje.

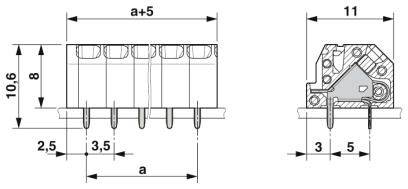

Tehnična risba priključka z dimenzijami: višina 10,6, širina a+5, globina 11; luknje pri 2,5, 3,5 in 5 mm globine.

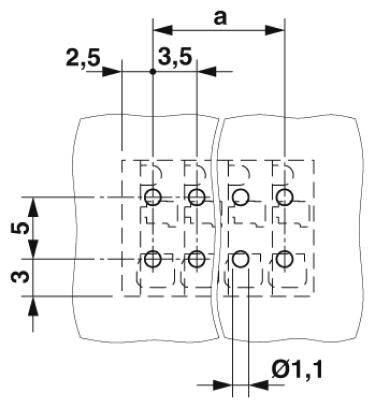

Tehnična risba: Dva sosednja pravokotna področja, vsako s 3x3 mrežo luknjic. Mere: 3,5 mm, 2,5 mm, premer luknje 1,1 mm.

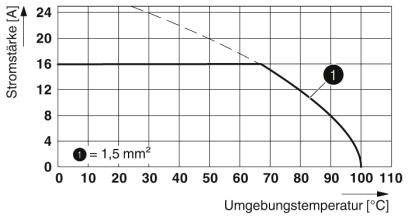

Diagram prikazuje električni tok v amperih glede na temperaturo okolja v stopinjah Celzija. Krivulja pada z 18 A pri 0 °C na 0 A pri 100 °C. Črta označuje premer žice 1,5 mm².

1/4

Slika je simbolična

Vrsta izdelka

sponka za tiskano vezje

3.5 mm

Število pozicij na vrsto

Število pinov

Priključek

Push-In sponka

za tiskano vezje

Podatkovni list izdelka (PDF)

Dostava pon.,2.11.

58 Set (i) - zaloga Nemčija

Število (velikost pakiranja 95 kos)

Set (i) - zaloga Nemčija

Skupaj (134,99 € / Kos)

134,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta pritrditve: valovno spajkanje
Število priključkov: 5
Kakovost površine: vroče konzervirano
Površinsko spajkanje kovin (zgornja plast): kositer (2 - 4 µm Sn)
Izolacijski material: PA
Izolacijska skupina: I
Višina (višina brez spajkalnega zatiča): 8 mm
Dolžina zatiča: 2,6 mm
Dimenzije peresa: 0,75 x 0,3 mm
Nazivna impulzna napetost (III / 3): 2,5 kV
Frekvenca: 10 - 150 - 10 Hz
Nazivni presek: 1,5 mm²

Vrsta: SPTAF 1/ 5-3,5-IL

Vrsta izdelka: sponka za tiskano vezje

Značilnosti: s Push-in vzmetnim priključkom

RM: 3.5 mm

Število vrst: 1

Število pozicij na vrsto: 5

Število pinov: 5

Dolžina odstranjene izolacije (maks.): 8 mm

Priključek: Push-In sponka
za tiskano vezje

Nazivni tok: 16 A

Fleksibilen prerez (min.): 0.2 mm²

Nazivni tok - zaokrožen: 16 A

Togi prerez (min.): 0.2 mm²

Fleksibilni prečni prerez (maks.): 1.5 mm²

Maks. prečni prerez trdnosti: 1.5 mm²

AWG min.: 24

AWG (maks.): 16

Material kontakta: Cu-zlitina, pocinkana

Material ohišja: PA

Barva: zelena

Proizv. št. delov: 1861962

Vsebina: 95 kos

Nazivna napetost: 160 V

Širina: 19 mm

Višina: 10.6 mm

Dolžina: 11 mm

UKCA: da
