Phoenix Contact 1862000 sponka za tiskano vezje 1.5 mm² Število pinov 9 zelena 55 kos Piece

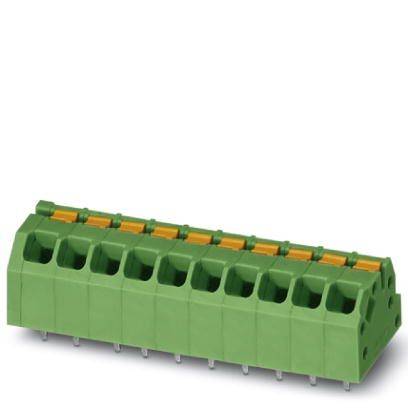

Zeleni električni priključek z osmimi priključki in oranžnimi sponkami, primeren za pritrditev na tiskana vezja.

Slika je simbolična

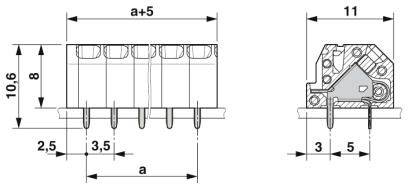

Tehnična risba električnega konektorja. Prikazuje mere: 10,6 mm višina, 2,5 mm globina, 11 mm širina, 3,5 mm razmik med kontakti.

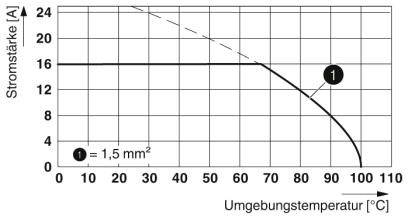

Diagram prikazuje električni tok glede na temperaturo okolja. Krivulja pada z 21 A pri 0°C na 0 A pri 100°C. Točka označuje 16 A, 1,5 mm².

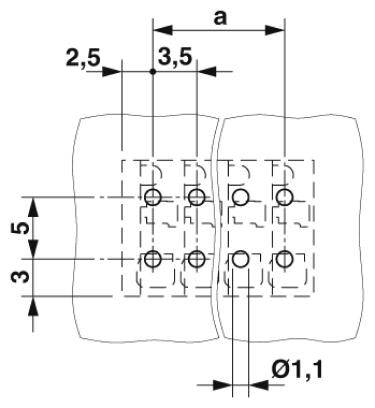

Tehnična risba luknjičastega vzorca: 3 x 3 mreža z razmikom 2,5 mm navpično in 3,5 mm vodoravno; premer luknje 1,1 mm.

1/4

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

sponka za tiskano vezje

3.5 mm

Število pozicij na vrsto

Število pinov

Podatkovni list izdelka (PDF)

Dostava pet, 23.10.

4 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 55 kos)

Set (i) - zaloga Nemčija

Skupaj (2,55 € / Kos)

139,99 €

z DDV

Na voljo samo 4 Set (i) - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta pritrditve: valovno spajkanje
Število priključkov: 9
Kakovost površine: vroče konzervirano
Površinsko spajkanje kovin (zgornja plast): kositer (2 - 4 µm Sn)
Izolacijski material: PA
Izolacijska skupina: I
Višina (višina brez spajkalnega zatiča): 8 mm
Dolžina zatiča: 2,6 mm
Dimenzije peresa: 0,75 x 0,3 mm
Nazivna impulzna napetost (III / 3): 2,5 kV
Frekvenca: 10 - 150 - 10 Hz
Nazivni presek: 1,5 mm²

Vrsta embalaže: Piece

Vrsta: SPTAF 1/ 9-3,5-IL

Vrsta izdelka: sponka za tiskano vezje

Značilnosti: s Push-in vzmetnim priključkom

RM: 3.5 mm

Število vrst: 1

Število pozicij na vrsto: 9

Število pinov: 9

Dolžina odstranjene izolacije (maks.): 8 mm

Priključek: Push-In sponka
za tiskano vezje

Nazivni tok: 16 A

Fleksibilen prerez (min.): 0.2 mm²

Nazivni tok - zaokrožen: 16 A

Togi prerez (min.): 0.2 mm²

Fleksibilni prečni prerez (maks.): 1.5 mm²

Maks. prečni prerez trdnosti: 1.5 mm²

AWG min.: 24

AWG (maks.): 16

Material kontakta: Cu-zlitina, pocinkana

Material ohišja: poliamid

Barva: zelena

Proizv. št. delov: 1862000

Vsebina: 55 kos

Nazivna napetost: 160 V

Širina: 33 mm

Višina: 10.6 mm

Dolžina: 11 mm

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209491 Phoenix Contact 1862000 sponka za tiskano vezje 1.5 mm² Število pinov 9 zelena 55 kos Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209491 Phoenix Contact 1862000 sponka za tiskano vezje 1.5 mm² Število pinov 9 zelena 55 kos Piece

Opis

Vtična povezava brez orodja, ki prihrani čas. Določena kontaktna sila zagotavlja dolgotrajen stabilen kontakt. Zahvaljujoč barvnim kontrastnim tipkam je mogoče upravljati intuitivno. Majhna velikost komponent za aplikacije, ki so kritične za vesolje. Hitro in priročno preskusite zahvaljujoč integrirani preizkusni napravi.
