Phoenix Contact 1862042 sponka za tiskano vezje 1.5 mm² Število pinov 2 zelena 195 kos Piece

Zelena vtična sponka s sedmimi rumenimi vzvodi, primerna za tiskana vezja. Namenjena je varni povezavi električnih vodnikov.

Slika je simbolična

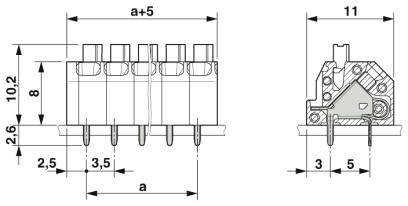

Tehnični načrt električnega priključka z dimenzijami. Stranski pogled levo in pogled od zgoraj. Mere v milimetrih.

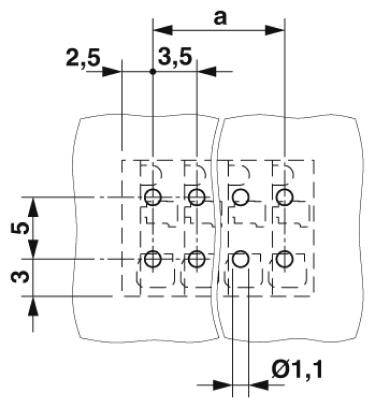

Tehnična risba dveh komponent z luknjasto mrežo. Razmiki: horizontalno 3,5 mm, vertikalno 2,5 mm. Premer luknje 1,1 mm.

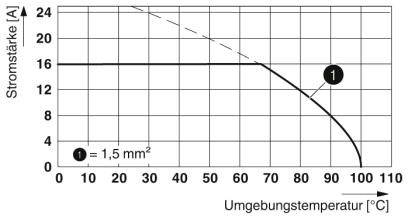

'Diagram prikazuje jakost toka glede na temperaturo okolja za 1,5 mm² kabel. Jakost toka pada z naraščajočo temperaturo.'

1/4

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

sponka za tiskano vezje

3.5 mm

Število pinov

Priključek

Push-In sponka

za tiskano vezje

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

86 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 195 kos)

Set (i) - zaloga Nemčija

Skupaj (0,59 € / Kos)

114,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta pritrditve: valovno spajkanje
Število priključkov: 2
Kakovost površine: vroče konzervirano
Površinsko spajkanje kovin (zgornja plast): kositer (2 - 4 µm Sn)
Izolacijski material: PA
Izolacijska skupina: I
Skupna višina (višina brez spajkalnega zatiča): 10,2 mm
Dolžina zatiča: 2,6 mm
Dimenzije peresa: 0,75 x 0,3 mm
Nazivna impulzna napetost (III / 3): 2,5 kV
Frekvenca: 10 - 150 - 10 Hz
Nazivni presek: 1,5 mm²

Vrsta embalaže: Piece

Vrsta: SPTAF 1/ 2-3,5-EL

Vrsta izdelka: sponka za tiskano vezje

Značilnosti: s Push-in vzmetnim priključkom

RM: 3.5 mm

Število vrst: 1

Število pinov: 2

Dolžina odstranjene izolacije (maks.): 8 mm

Priključek: Push-In sponka
za tiskano vezje

Nazivni tok: 16 A

Fleksibilen prerez (min.): 0.2 mm²

Nazivni tok - zaokrožen: 16 A

Togi prerez (min.): 0.2 mm²

Fleksibilni prečni prerez (maks.): 1.5 mm²

Maks. prečni prerez trdnosti: 1.5 mm²

AWG min.: 24

AWG (maks.): 16

Material kontakta: Cu-zlitina, pocinkana

Material ohišja: PA

Barva: zelena

Proizv. št. delov: 1862042

Vsebina: 195 kos

Nazivna napetost: 160 V

Širina: 8.5 mm

Višina: 12.8 mm

Dolžina: 11 mm

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209494 Phoenix Contact 1862042 sponka za tiskano vezje 1.5 mm² Število pinov 2 zelena 195 kos Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209494 Phoenix Contact 1862042 sponka za tiskano vezje 1.5 mm² Število pinov 2 zelena 195 kos Piece

Opis

Vtična povezava brez orodja, ki prihrani čas. Določena kontaktna sila zagotavlja dolgotrajen stabilen kontakt. Gumb za sprostitev s prstom za enostavno uporabo. Majhna velikost komponent za aplikacije, ki so kritične za vesolje. Hitro in priročno preskusite zahvaljujoč integrirani preizkusni napravi.
