Name: Phoenix Contact 1869156 sponka za tiskano vezje 1.5 mm² Število pinov 11 zelena 1 kos Piece
Brand: Phoenix Contact
SKU: 2209503
Availability: BackOrder

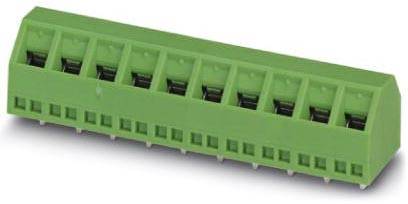

Zeleni električni priključek z osmimi priključnimi sponkami, primeren za ožičenje v elektronskih napravah ali krmilnih ploščah.

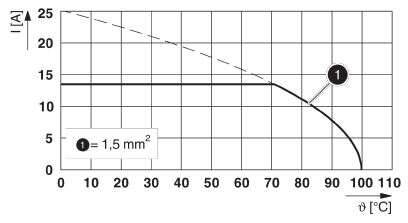

Diagram prikazuje obremenljivost toka (I v amperih) glede na temperaturo (θ v stopinjah Celzija) za vod s prečnim prerezom 1,5 mm². Obremenljivost pada z naraščanjem temperature.

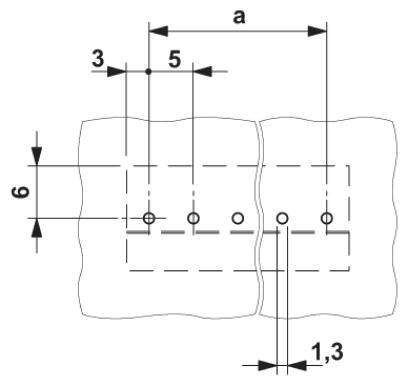

Tehnična risba: Dva prekrivna pravokotnika s povezavami točk. Mere: 6 vertikalno, 3 horizontalno, a zgoraj, 5 znotraj, 1,3 spodaj.

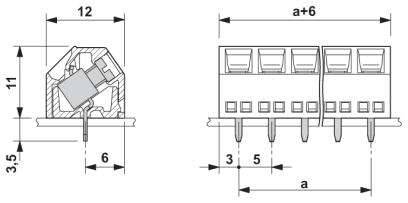

Tehnična risba električne vtičnice z dimenzijami: navedena sta višina, širina in razmiki med luknjami. Prikazuje prečni prerez in pogled od spredaj.

1/4

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

sponka za tiskano vezje

5 mm

Število pozicij na vrsto

Število pinov

Podatkovni list izdelka (PDF)

Dostava čet.,21.1.2027

Število

kos - zaloga Nemčija

Min.: 50

Večkratni: 50

Skupaj (3,32 € / Kos)

166,00 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Phoenix Contact 1869156 sponka za tiskano vezje 1.5 mm² Število pinov 11 zelena 1 kos Piece

Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Tehnične specifikacije

Navojni navoj: M3
Vrsta pritrditve: valovno spajkanje
Število priključkov: 11
Vtikač: ne
Zatezni moment: 0,5 Nm ... 0,6 Nm
Kakovost površine: prevlečena s kositrom
Površinsko spajkanje kovin (zgornja plast): kositer (5 - 7 µm Sn)
Izolacijski material: PA
Izolacijska skupina: I
Višina (višina brez spajkalnega zatiča): 11 mm
Dolžina zatiča: 3,5 mm
Dimenzije peresa: 0,5 x 1 mm
Nazivna impulzna napetost (III / 3): 4 kV
Frekvenca: 10 - 150 - 10 Hz
Nazivni presek: 1,5 mm²

Vrsta embalaže: Piece

Vrsta: SMKDSN 1,5/11

Vrsta izdelka: sponka za tiskano vezje

Značilnosti: z vlečnim rokavom

RM: 5 mm

Število vrst: 1

Število pozicij na vrsto: 11

Število pinov: 11

Dolžina odstranjene izolacije (maks.): 6 mm

Priključek: vijačni
za tiskano vezje

Nazivni tok: 13.5 A

Fleksibilen prerez (min.): 0.14 mm²

Nazivni tok - zaokrožen: 13.5 A

Togi prerez (min.): 0.14 mm²

Fleksibilni prečni prerez (maks.): 1.5 mm²

Maks. prečni prerez trdnosti: 1.5 mm²

AWG min.: 26

AWG (maks.): 16

Material kontakta: Cu-zlitina, pocinkana

Material ohišja: poliamid

Barva: zelena

Smer delovanja: poševna na tiskano vezje

Proizv. št. delov: 1869156

Vsebina: 1 kos

Nazivna napetost: 400 V

Širina: 56 mm

Višina: 14.5 mm

Dolžina: 16 mm

UKCA: da
