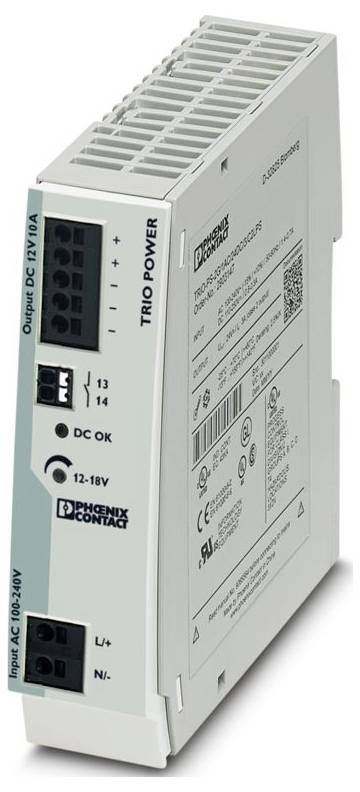

Phoenix Contact 2903158 napajalnik 12 V/DC 10 A 254.7 VA Vsebina, količina, vsebina količinskih enot na prodajno enoto 1
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (179,99 € / Kos)
179,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: TRIO POWER
- Vrsta povezave: Vtični priključek
- Širina: 35 mm
- Višina: 130 mm
- Globina: 115 mm
- Barva: zelena
- Material ohišja: PC
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 70 °C (> 60 °C Znižanje nazivne moči: 2,5 %/K)
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: EN 61000-6-3
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Stopnja onesnaženosti: 2
- Vibracije (delovanje):< 15 Hz, amplituda ±2,5 mm (v skladu z IEC 60068-2-6); 15 Hz ... 150 Hz, 4 g, 90 min.
- Dolžina odstranjevanja izolacije: 8 mm
- Presek fleksibilnega vodnika min.: 0,2 mm²
- Presek fleksibilnega vodnika, maks.: 1,5 mm²
- Presek togega vodnika min.: 0,2 mm²
- Presek togega vodnika, največ: 1,5 mm²
- Montažni položaj: vodoravna montažna letev NS 35, EN 60715
- Skladnost/odobritve: Skladnost/odobritve
- Frekvenčno območje: 0,15 MHz ... 80 MHz
- Razred zaščite: II (v zaprti stikalni omari)
- Frekvenca: 50 Hz
- Vhodna napetost: 122 V DC ... 250 V DC
- Vhodna napetost: 122 V DC ... 275 V DC
- Največja napetostna vzdržljivost: ≤ 300 V AC 15 s
- Vklopni tok: ≤ 30 A (tipično)
- Integral vklopnega toka (I2t):< 1,5 A2
- Omejitev vklopnega toka: tipično 30 A (po 1 ms)
- Čas premostitve izpada omrežja:> 100 ms (230 V AC)
- Poraba toka: 1,4 A (122 V DC); 0,6 A (250 V DC)
- Nazivna poraba energije: 254,7 VA
- Tipičen čas vklopa:< 1 s
- Vhodna varovalka: 6,3 A hitro delujoča (notranja (zaščita naprave))
- Izbira ustrezne varovalke za zaščito vhoda: 6 A ... 16 A (karakteristike B, C, D, K)
- Izkoristek: tipično 87,5 % (120 V AC); tipično 88,7 % (230 V AC)
- Izhodne karakteristike: U/I z dinamično rezervo obremenitve
- Nazivna izhodna napetost: 12 V DC ±1 %
- Območje nastavitve izhodne napetosti (USet): 12 V DC ... 18 V enosmernega toka (> 12 V DC, omejena konstantna moč)
- Nazivni izhodni tok (IN): 10 A
- Dinamično povečanje (IDyn.Boost): 15 A (5 s)
- Odpornost proti povratnemu toku:< 25 V
- Prenapetostna zaščita na izhodu (OVP): ≤ 22 V DC
- Preostalo valovanje:< 50 mVSS (pri nominalnih vrednostih)
- Čas vzpona: ≤ 10 ms (UOUT (10 % ... 90%)
- Možnost serijske povezave: da
- Največja izguba moči v prostem teku:< 1 W (230 V)
- Največja izguba moči pri nazivni obremenitvi:< 15 W (230 V)
- Možnost vzporedne povezave: da, za redundanco in večjo zmogljivost
- Vhod: 3 kV (stopnja resnosti preizkusa 4 - simetrično); 6 kV (stopnja resnosti preizkusa 4 - asimetrično)
- Izhod: 1 kV (stopnja resnosti preizkusa 3 - simetrično); 2 kV (stopnja resnosti preizkusa 3 - asimetrično)
- Signal: 1 kV (stopnja resnosti testa 2 - neuravnotežen)
- Vrste signalizacije: LED; Brezpotencialni signalni kontakt
- Število faz: 1
- Vhodna/izhodna izolacijska napetost: 3 kV AC (tipski preizkus); 1,5 kV AC (preizkus enote)
- MTBF (IEC 61709, SN 29500):> (25 °C);> 1.700.000 ur (40 °C); 60 °C
- Vgradna dimenzija: Vgradna dimenzija
- Navodila za montažo: možnost zlaganja: vodoravno 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), navpično 50 mm
- Zaščitni premaz: ne
- Razred vnetljivosti po UL 94 (ohišje / priključki): V0
- Material ohišja: Plastika
- Material nape: Polikarbonat
- Delovna nadmorska višina: ≤ 5000 m (> 2000 m, zmanjšanje zmogljivosti: 10 %/1000 m)
- Klimatski razred: 3K3 (v skladu z EN 60721)
- Najvišja dovoljena vlažnost (delovanje): ≤ 95 % (pri 25 °C, brez kondenzacije)
- Udar: 18 ms, 30 g, na prostorsko smer (v skladu z IEC 60068-2-27)
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
- Direktiva o nizki napetosti: Skladnost z Direktivo o nizki napetosti 2014/35/EU
- Zahteve EMC za elektromagnetne motnje: EN 61000-6-3; EN 61000-6-4
- Zahteve EMC Odpornost: EN 61000-6-1; EN 61000-6-2
- Interferenčno sevanje: Interferenčno sevanje
- Statična razelektritev: Statična razelektritev
- Kontaktna razelektritev: 6 kV (stopnja resnosti testa 3)
- Izpraznitev zraka: 8 kV (stopnja resnosti testa 3)
- Opomba: Merilo A
- Elektromagnetno RF polje: Elektromagnetno RF polje
- Jakost preskusnega polja: 10 V/m (stopnja resnosti preskusa 3)
- Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
- Prenapetost: Prenapetost
- Prevajane motnje: Prevajane motnje
- Napetost: 230 V AC
- Padci napetosti: Padci napetosti
- Merila: Merila
- Merilo A: Normalno obratovalno vedenje znotraj določenih meja.
- Merilo B: Začasna okvara delovanja, ki jo naprava sama popravi.
- Temperatura okolice (preizkušena ob zagonu): -25 °C
- Železniške aplikacije: EN 50121-4
- Delovanje z izmeničnim tokom: Delovanje z izmeničnim tokom
- Vrsta omrežja: Zvezdno omrežje
- Tipična nacionalna omrežna napetost: 120 V AC; 230 V AC
- Vrsta napajalne napetosti: DC
- Frekvenčno območje izmeničnega toka: 50 Hz ... 60 Hz ±10 %
- Zaščitno vezje: Zaščita pred prehodno prenapetostjo | Varistor
- Faktor moči (cos fi): 0,53
- Uhajavi tok do PE:< 0,25 mA
- Delovanje z enosmernim tokom: Delovanje z enosmernim tokom
- Znižanje nazivne moči:> 60 °C ... 70 °C (2,5 %/K)
- Odstopanje od pravila:< 1 % (statična porazdelitev obremenitve 10 % ... 90 %;< 3 % (dinamična sprememba obremenitve 10 % ... 90 %, 10 Hz);< 0,1 % (sprememba vhodne napetosti ±10 %)
- Izhodna moč: 120 W; 180 W (5 s)
- Presek vodnika AWG min: 24
- Presek vodnika AWG max: 16
- Razdalja vgradnje desno/levo: 0 mm / 0 mm
- Razdalja med vgradnjo zgoraj/spodaj: 50 mm / 50 mm
- Standard - Omejitev harmonskih tokov v omrežju: EN 61000-3-2
- Standard - Električna varnost: IEC 62368-1 (SELV)
- Standard - Zaščitna izjemno nizka napetost: IEC 62368-1 (SELV) in EN 60204-1 (PELV)
- Standard - Varna ločitev: DIN VDE 0100-410
- Standard - Varnost transformatorjev: EN 61558-2-16 (samo varnostne razdalje in lezilne poti)
- UL odobritve: UL seznam UL 508; UL/C-UL priznano UL 60950-1
- Material ohišja: Polikarbonat
- Moteče emisije: Moteče emisije
- Vhodna napetost AC: 85 V AC ... 264 V/AC
- Razširjeno območje vhodne napetosti med delovanjem:> 106 V AC
- Izklopna napetost: 105 V DC
- Signal: DC v redu: Signal: DC v redu
- Največja preklopna napetost: 30 V AC/DC
- Trajni obremenitveni tok: 100 mA
- Izhodni signal: LED indikator stanja: Izhodni signal: LED indikator stanja
- Oznaka signalizacije: DC OK
- Indikator stanja: LED "DC OK"
- SIL v skladu z IEC 61508: 0
- Vhod/izhod: neuravnotežen
- Napetost radijskih motenj v skladu z EN 55011: EN 55011 (EN 55022) razred B Področje uporabe: Industrijska in stanovanjska
- Radijsko moteče sevanje v skladu z EN 55011: EN 55011 (EN 55022) Razred B Področje uporabe: Industrija in stanovanja
- Vrsta izdelka
napajalnik
- Vhodna napetost (min.)
85 V/AC
122 V/DC
- Vhodni tok (maks.)
264 V/AC
275 V/DC
- Izhodni tok maks.
10 A
- Izhodni tok (maks.) - zaokrožen
10 A
254.7 VA
- Faze
1
- Izhodna napetost (nom.)
12 V/DC
- Priključek
Push-In vzmetni priključek
- Mere
(D x Š x V) 115 x 35 x 130 mm
- Delovna temperatura (maks.)
70 °C
- Temperatura delovanja (maks,)
70 °C
- Čas delovanja (min.)
60 °C
- Delovna temperatura min.
-25 °C
- Proizv. št. delov
2903158
- Vsebina
1 kos
- Širina
35 mm
- Višina
130 mm
- Dolžina
115 mm
IP20
- Vrsta
TRIO-PS-2G/1AC/12DC/10
- Globina
115 mm
- Vgradna višina
130 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3579698 Phoenix Contact 2903158 napajalnik 12 V/DC 10 A 254.7 VA Vsebina, količina, vsebina količinskih enot na prodajno enoto 1
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3579698 Phoenix Contact 2903158 napajalnik 12 V/DC 10 A 254.7 VA Vsebina, količina, vsebina količinskih enot na prodajno enoto 1
Opis
TRIO POWER primarni stikalni napajalnik z vtičnim konektorjem za montažo na DIN-letev, vhod: 1-fazni, izhod: 12 V DC / 10 A
