Phoenix Contact 2904608 napajanje za DIN-letev 15 A 180 W Vsebina, količina, vsebina količinskih enot na prodajno enoto

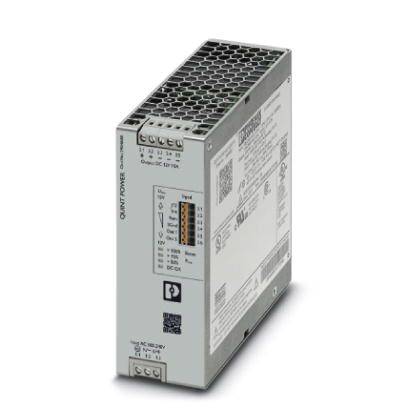

Siva električna napajalna enota z natisnjenimi tehničnimi specifikacijami. Razvidne so informacije o proizvajalcu.

Slika je simbolična

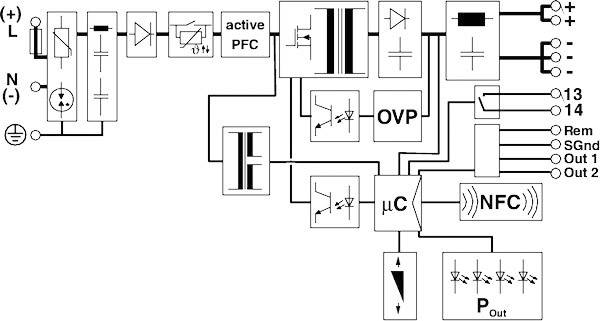

Shematski načrt prikazuje napajalnik z aktivno korekcijo faktorja moči (PFC), prenapetostno zaščito (OVP), mikrokrmilnikom in NFC. Priključki: '+'/'-', 'Rem', 'SGnd', 'Out 1', 'Out 2'.

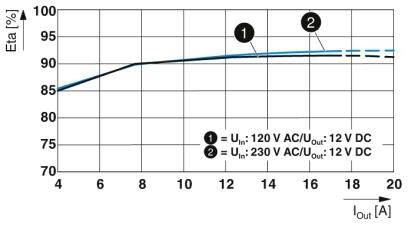

Diagram prikazuje izkoristek (η) v odstotkih glede na izhodnji tok (I_out) v amperih. Dve krivulji: 1) U_vhod = 120 V AC, 2) U_vhod = 230 V AC pri U_izhod = 12 V DC. Naraščajoč trend.

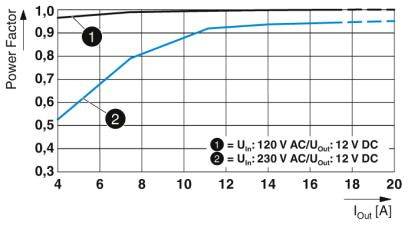

Diagram prikazuje faktor moči (0,5 do 0,9) glede na izhodna tok I_out (4 do 20 A). Dve liniji: 1) U_in=120 V AC, 2) U_in=230 V AC.

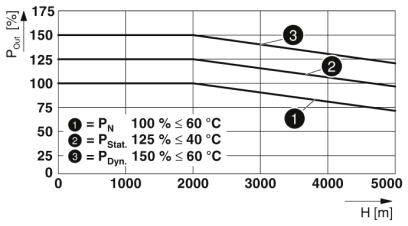

Diagram prikazuje 'PQm' v odstotkih glede na višino v metrih. Linije predstavljajo P_N, P_Stat., P_Dyn. z vrednostmi in temperaturnimi pogoji.

Tehnična risba pravokotne škatle z merami: širina 131 mm, 125 mm, 122 mm spredaj; višina 130 mm in 80 mm.

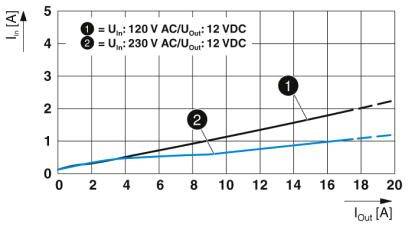

Diagram prikazuje karakteristiko toka z dvema krivuljama: 'Uin=120 V AC/Uout=12 V DC' (naraščajoča) in 'Uin=230 V AC/Uout=12 V DC' (položnejša). X-os: Iout [A], Y-os: Iin [A].

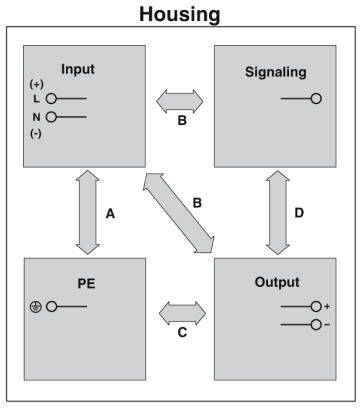

Blokovni diagram s štirimi polji v 'Housing': 'Input', 'Signaling', 'Output', 'PE'. Puščice označujejo povezave A, B, C, D.

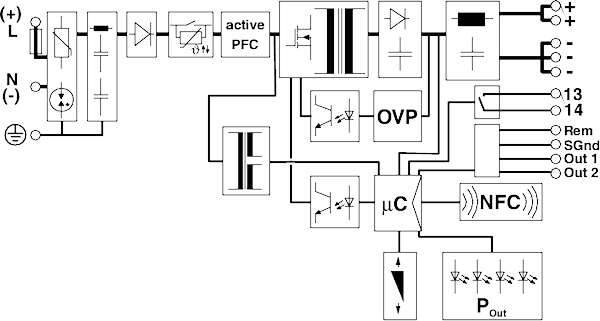

Diagram napajanja: Električni krogotoki prikazujejo pretok energije skozi aktivni PFC, OVP, µC in NFC do različnih izhodov.

1/9

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon, 12.10.

Število

kos - zaloga Nemčija

Skupaj (329,00 € / Kos)

329,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Spannungsfestigkeit: 300 V/AC 60 s
Abisolierlänge: 6.5 mm
Stromaufnahme: 2.4 A (100 V/AC), 1.9 A (120 V/AC), 1.1 A (230 V/AC), 1.1 A (240 V/AC)
Nennleistungsaufnahme: 221 VA

Vhodna napetost (nominalna): 100-240 V/AC

Vrsta izdelka: napajanje za DIN-letev

Vhodna napetost (min.): 100 V/AC

Izhodna napetost: 12 V/DC

Vhodna napetost: 100 V/AC - 240 V/AC

Vhodni tok (maks.): 240 V/AC

Izhodni tok maks.: 15 A

Izhodni tok (maks.) - zaokrožen: 15 A

: 180 W

Faze: 1

Priključek: vijačni

Mere: (D x Š x V) 125 x 50 x 130 mm

Teža: 1 kg

Izhodna napetost (maks.): 12 V/DC

Delovna temperatura (maks.): +70 °C

Čas delovanja (min.): +60 °C

Delovna temperatura min.: -25 °C

Proizv. št. delov: 2904608

Vsebina: 1 kos

MTBF: 1196000 h

Širina: 50 mm

Višina: 130 mm

Dolžina: 125 mm

: IP20

Maks. temperatura: +85 °C

Min. temperatura: -40 °C

Vrsta: QUINT4-PS/1AC/12DC/15

Učinkovitost: 92 %

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Moč

Priključek

Vhodni tok (maks.)

Izhodna napetost

Vhodna napetost (nominalna)

Izhodni tok (maks.) - zaokrožen

Vhodna napetost (min.)

Phoenix Contact 2904608 napajanje za DIN-letev 15 A 180 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141010

Priporočeni izdelki

180 W

vijačni

240 V/AC

12 V/DC

100-240 V/AC

15 A

100 V/AC

Phoenix Contact 2904605 napajanje za DIN-letev 2.5 A 30 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2140951

30 W

Push-In sponka

240 V/AC

12 V/DC

2.5 A

100 V/AC

Phoenix Contact 2904598 napajanje za DIN-letev 2.5 A 60 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2140988

60 W

vijačni

240 V/AC

24 V/DC

2.5 A

100 V/AC

Phoenix Contact 2902995 napajanje za DIN-letev 1.25 A 60 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2140996

60 W

vijačni

264 V/AC

48 V/DC

100-240 V/AC

1.25 A

85 V/AC

Phoenix Contact 2904371 napajanje za DIN-letev 3.75 A 90 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141009

90 W

vijačni

575 V/AC

24 V/DC

400 - 500 V/AC

3.75 A

264 V/AC

Phoenix Contact 2904610 napajanje za DIN-letev 5 A 240 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141011

240 W

vijačni

240 V/AC

48 V/DC

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904597 napajanje za DIN-letev 1.3 A 30 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141025

30 W

vijačni

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact 2904607 napajanje za DIN-letev 7.5 A 90 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141026

90 W

Push-In sponka

240 V/AC

12 V/DC

7.5 A

100 V/AC

Phoenix Contact 2903159 napajanje za DIN-letev 5 A 240 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141033

240 W

Push-In sponka

240 V/AC

48 V/DC

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904599 napajanje za DIN-letev 3.8 A 90 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141035

90 W

vijačni

240 V/AC

24 V/DC

3.8 A

100 V/AC

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2141010 Phoenix Contact 2904608 napajanje za DIN-letev 15 A 180 W Vsebina, količina, vsebina količinskih enot na prodajno enoto

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2141010 Phoenix Contact 2904608 napajanje za DIN-letev 15 A 180 W Vsebina, količina, vsebina količinskih enot na prodajno enoto

Opis

Präventive Funktionsüberwachung meldet kritische Betriebszustände, bevor Fehler auftreten. Über NFC einstellbare Meldeschwellen und Kennlinien maximieren die Anlagenverfügbarkeit. Leistungsreserve zur einfachen Anlagenerweiterung durch statischen Boost mit einer dauerhaften Leistung bis zu 125 % und Starten schwieriger Lasten durch dynamischen Boost mit bis zu 200 % für 5 s. Hohe Störfestigkeit durch integrierten Gasableiter und mehr als 20 Millisekunden Netzausfallüberbrückungszeit. Robustes Design durch Metallgehäuse und Temperaturweitbereich von - 40 °C bis + 70 °C. Weltweit einsetzbar durch Weitbereichseingang und internationales Zulassungspaket.

Besedilo je strojno prevedeno.
