Phoenix Contact 2904617 napajanje za DIN-letev 20 A 480 W Vsebina, količina, vsebina količinskih enot na prodajno enoto

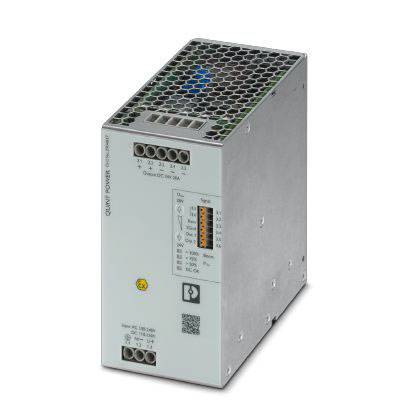

Sivo pravokotno stikalno napajanje z prezračevalnimi odprtinami na vrhu in več priključnimi sponkami spredaj, z oranžno indikatorsko lučko.

Slika je simbolična

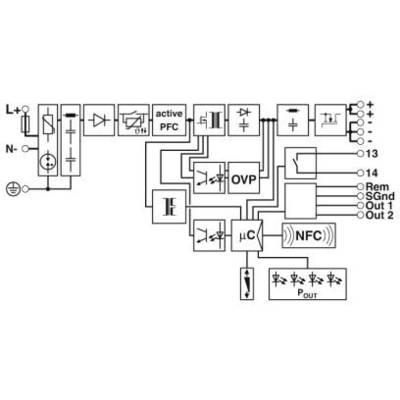

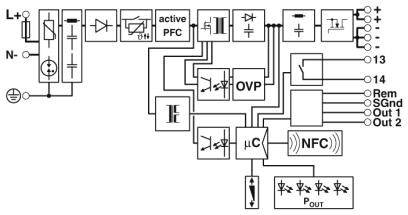

Shematski načrt elektronske naprave z aktivno PFC, OVP in NFC. Povezave med komponentami so jasno prikazane.

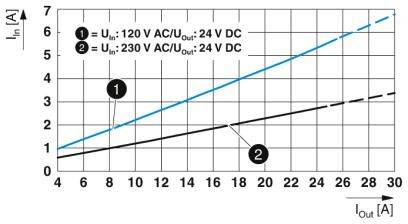

Diagram prikazuje električno razmerje za dve napetosti. Linija 1: 120 V AC/24 V DC. Linija 2: 230 V AC/24 V DC. X-os: Izhodna jakost toka [A], Y-os: Vhodna jakost toka [A].

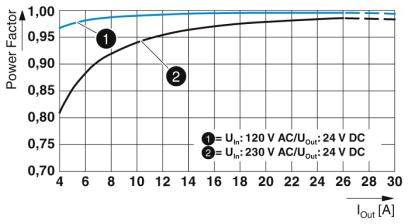

Diagram prikazuje faktor moči glede na izhodne tokove za dve napetosti: 120 V AC, 230 V AC. Obe krivulji naraščata in približujeta se vrednostim 0,95 do 1,0.

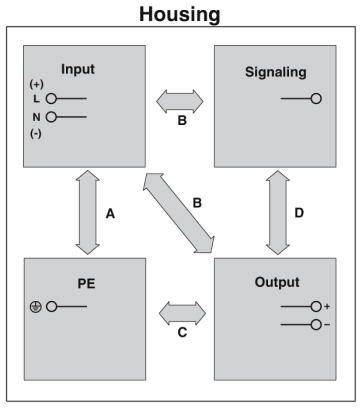

Blokovna shema elektronskega sistema: 'Vhod', 'Signalizacija', 'Izhod' in 'PE' so povezani s puščicami A, B, C, D. Naslov: 'Ohišje'.

Stranski pogled pravokotne škatle z dimenzijami: širina 131 mm, 125 mm in 122 mm, višina 130 mm, višina spodnjega roba 80 mm.

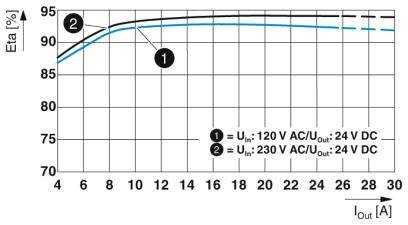

Diagram prikazuje krivulje učinkovitosti za dve napetosti (120V in 230V AC) pri izhodu 24V DC, odvisno od izhodnega toka (Iout) v amperih.

1/7

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon, 12.10.

Število

kos - zaloga Nemčija

Skupaj (545,00 € / Kos)

545,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Phoenix Contact QUINT4-PS/1AC/24DC/20/+ napajanje za DIN-letev 20 A 480 W

Tehnične specifikacije

Spannungsfestigkeit: 300 V/AC 60 s
Abisolierlänge: 8 mm
Stromaufnahme: 6.8 A (100 V/AC), 5.5 A (120 V/AC), 2.8 A (230 V/AC), 2.7 A (240 V/AC)
Nennleistungsaufnahme: 520 VA

Vhodna napetost (nominalna): 100-240 V/AC

Vrsta izdelka: napajanje za DIN-letev

Vhodna napetost (min.): 100 V/AC

Izhodna napetost: 24 V/DC

Vhodna napetost: 100 V/AC - 240 V/AC

Vhodni tok (maks.): 240 V/AC

Izhodni tok maks.: 20 A

Izhodni tok (maks.) - zaokrožen: 20 A

: 480 W

Priključek: vijačni

Mere: (D x Š x V) 125 x 70 x 130 mm

Teža: 1.3 kg

Izhodna napetost (maks.): 24 V/DC

Delovna temperatura (maks.): +75 °C

Čas delovanja (min.): +60 °C

Delovna temperatura min.: -40 °C

Proizv. št. delov: 2904617

Vsebina: 1 kos

MTBF: 868000 h

Širina: 70 mm

Višina: 130 mm

Dolžina: 125 mm

: IP20

Maks. temperatura: +85 °C

Min. temperatura: -40 °C

Vrsta: QUINT4-PS/1AC/24DC/20/+

Učinkovitost: 94.2 %

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Moč

Priključek

Vhodni tok (maks.)

Izhodna napetost

Izhodni tok (maks.) - zaokrožen

Vhodna napetost (min.)

Phoenix Contact 2904605 napajanje za DIN-letev 2.5 A 30 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2140951

30 W

Push-In sponka

240 V/AC

12 V/DC

2.5 A

100 V/AC

Phoenix Contact 2904598 napajanje za DIN-letev 2.5 A 60 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2140988

60 W

vijačni

240 V/AC

24 V/DC

2.5 A

100 V/AC

Phoenix Contact 2902995 napajanje za DIN-letev 1.25 A 60 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2140996

60 W

vijačni

264 V/AC

48 V/DC

1.25 A

85 V/AC

Phoenix Contact 2904371 napajanje za DIN-letev 3.75 A 90 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141009

90 W

vijačni

575 V/AC

24 V/DC

3.75 A

264 V/AC

Phoenix Contact 2904608 napajanje za DIN-letev 15 A 180 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141010

180 W

vijačni

240 V/AC

12 V/DC

15 A

100 V/AC

Phoenix Contact 2904610 napajanje za DIN-letev 5 A 240 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141011

240 W

vijačni

240 V/AC

48 V/DC

5 A

100 V/AC

Phoenix Contact 2904597 napajanje za DIN-letev 1.3 A 30 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141025

30 W

vijačni

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact 2904607 napajanje za DIN-letev 7.5 A 90 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141026

90 W

Push-In sponka

240 V/AC

12 V/DC

7.5 A

100 V/AC

Phoenix Contact 2903159 napajanje za DIN-letev 5 A 240 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141033

240 W

Push-In sponka

240 V/AC

48 V/DC

5 A

100 V/AC

Phoenix Contact 2904599 napajanje za DIN-letev 3.8 A 90 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141035

90 W

vijačni

240 V/AC

24 V/DC

3.8 A

100 V/AC

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2140956 Phoenix Contact 2904617 napajanje za DIN-letev 20 A 480 W Vsebina, količina, vsebina količinskih enot na prodajno enoto

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2140956 Phoenix Contact 2904617 napajanje za DIN-letev 20 A 480 W Vsebina, količina, vsebina količinskih enot na prodajno enoto

Opis

SFB Technology löst Standard-Leitungsschutzschalter selektiv aus, parallel angeschlossene Verbraucher arbeiten weiter. Präventive Funktionsüberwachung meldet kritische Betriebszustände, bevor Fehler auftreten. Über NFC einstellbare Meldeschwellen und Kennlinien maximieren die Anlagenverfügbarkeit. Einfache Anlagenerweiterung durch statischen Boost, Starten schwieriger Lasten durch dynamischen Boost. Hohe Störfestigkeit durch integrierten Gasableiter und mehr als 20 Millisekunden Netzausfallüberbrückungszeit. Robustes Design durch Metallgehäuse und Temperaturweitbereich von - 40 °C bis + 70 °C. Weltweit einsetzbar durch Weitbereichseingang und internationales Zulassungspaket.

Besedilo je strojno prevedeno.
