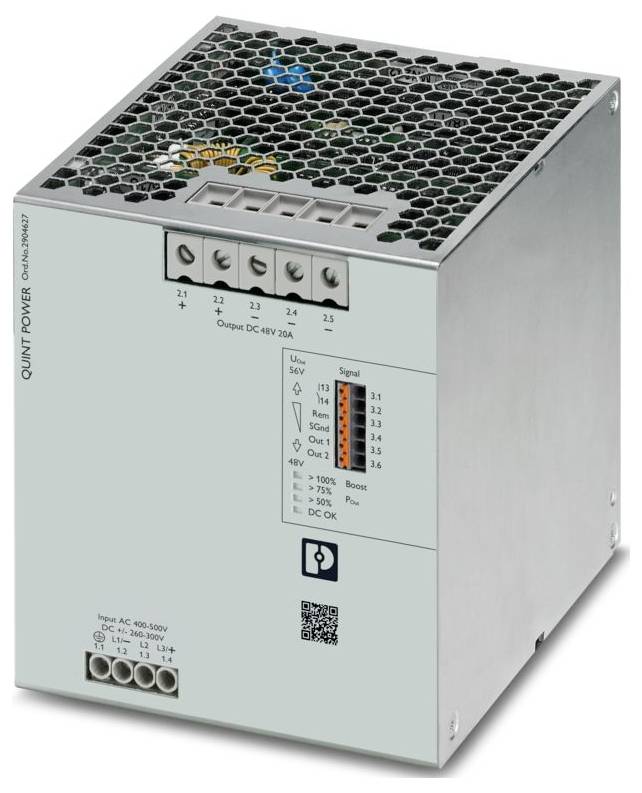

Phoenix Contact 2904627 napajalnik 48 V/DC 20 A 1217 VA Vsebina, količina, vsebina količinskih enot na prodajno enoto 1
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (575,00 € / Kos)
575,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: QUINT POWER
- Vrsta povezave: Vtični priključek
- širina 120 mm
- Višina: 130 mm
- Globina: 125 mm
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 70 °C (> 60 °C Znižanje nazivne moči: 2,5 %/K)
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: EN 61000-4-10
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: Kategorija prenapetosti
- Stopnja onesnaženosti: 2
- Vibracije (delovanje): 5 Hz ... Iskanje resonance 100 Hz 0,7 g, 90 min., resonančna frekvenca 0,7 g, 90 min. (v skladu z DNV GL razred A)
- 5 Hz ... Iskanje resonance 100 Hz 2,3 g, 90 min., resonančna frekvenca 2,3 g, 90 min. (v skladu z DNV GL razred C), nameščeno z UWA 130 - 2901664
- Dolžina odstranjevanja izolacije: 10 mm
- Presek fleksibilnega vodnika min.: 0,5 mm²
- Presek fleksibilnega vodnika, maks.: 1,5 mm²
- Presek togega vodnika min.: 0,5 mm²
- Presek togega vodnika, največ: 1 mm²
- Montažni položaj: vodoravna montažna letev NS 35, EN 60715
- Najmanjši navor privijanja: 1,2 Nm
- Frekvenčno območje: 50 Hz ... 60 Hz
- Razred zaščite: I
- Frekvenca: 50 Hz
- Območje vhodne napetosti: ± 260 V DC ... 300 V DC
- Območje vhodne napetosti: ± 260 V DC ... 300 V enosmernega toka -13 % ... +30 %; 520 V enosmernega toka ... 600 V enosmernega toka -13 % ... +30 % (ozemljena srednja točka)
- Vklopni tok: tipično 1,5 A (pri 25 °C)
- Integral vklopnega toka (I2t):< 0,06 A2s
- Omejitev vklopnega toka: 2 A (po 1 ms)
- Čas premostitve izpada električne energije: tipično 26 ms (3x 400 V AC); tipično 26 ms (3x 480 V AC)
- Poraba toka: 2,2 A (±260 V DC); 1,9 A (±300 V DC)
- Nazivna poraba energije: 1217 VA
- Tipični čas zagona: 300 ms (iz načina mirovanja)
- Čas vklopa:< 1 s
- Izbira ustrezne varovalke za vhodno zaščito: 1x 6 A (10 x 38 mm, 30 kA L/R = 2 ms)
- Izkoristek: tipično 95,9 % (400 V AC); tipično 96,2 % (480 V AC)
- Nazivna izhodna napetost: 48 V DC
- Območje nastavitve izhodne napetosti (USet): 48 V DC ... 56 V DC (konstantna moč)
- Nazivni izhodni tok (IN): 20 A
- Statični dvig (IStat.Boost): 22,5 A
- Dinamično povečanje (IDyn.Boost): 30 A (5 s)
- Selektivno preklapljanje varovalk (ISFB): 105 A (15 ms)
- Magnetna varnostna sprostitev: A1...A20 / B2...B10 / C1...C6 / Z1...Z16
- Odpornost na kratek stik: da
- Varnost v prostem teku: da
- Zmogljivost povratnega napajanja: ≤ 60 V DC
- Prenapetostna zaščita na izhodu (OVP): ≤ 60 V DC
- Preostalo valovanje:< 50 mVSS (pri nominalnih vrednostih)
- Čas vzpona:< 1 s (UOut = 10 % ... 90%)
- Možnost serijske povezave: da
- Največja izguba moči v prostem teku:< 6 W (400 V AC);< 6 W (480 V AC)
- Največja izguba moči pri nazivni obremenitvi:< 41 W (400 V AC);< 41 W (480 V AC)
- Izguba moči v načinu mirovanja:< 1 W (400 V AC);< 1 W (480 V AC)
- Možnost vzporedne povezave: da, za redundanco in večjo zmogljivost
- Zaščita sekundarne strani: elektronska; termomagnetna; termična
- Vhod: 2 kV (stopnja resnosti testa 4 - simetrično); 4 kV (stopnja resnosti testa 4 - asimetrično)
- Izhod: 1 kV (stopnja resnosti preizkusa 3 - simetrično); 2 kV (stopnja resnosti preizkusa 3 - asimetrično)
- Signal: 4 kV (stopnja resnosti testa 2 - neuravnotežen)
- Privzeto: zaprto (UOut> 0,9 USet)
- Digitalno: 24 V enosmerni tok 1 A; 30 V izmenični tok 0,5 A
- Analogno: 4 mA ... 20 mA ±5 % (obremenitev ≤400 Ω)
- Signalna ozemljitev SGnd: Referenčni potencial za Out1, Out2 in Rem
- Število faz: 3
- Vhodna/izhodna izolacijska napetost: 4 kV AC (tipski preizkus); 2,4 kV AC (preizkus enote)
- Preklopna frekvenca: 32,00 kHz ... 100,00 kHz (pomožna pretvorniška stopnja); 55,00 kHz ... 300,00 kHz (glavna pretvorniška stopnja); 25,00 kHz ... 500,00 kHz (PFC stopnja)
- MTBF (IEC 61709, SN 29500):> 851000 ur (25 °C);> 519000 ur (40 °C);> 237000 ur (60 °C)
- Pričakovana življenjska doba (elektrolitski kondenzatorji): Pričakovana življenjska doba (elektrolitski kondenzatorji)
- Tok: 20 A
- Temperatura: 25 °C
- Čas: 218000 ur
- Dodatno besedilo: Stopnja resnosti testa 2
- Vgradna dimenzija: Vgradna dimenzija
- Zaščitni premaz: ne
- Razred vnetljivosti po UL 94 (ohišje / priključki): V0
- Material ohišja: Kovina
- Material nape: Nerjaveče jeklo X6Cr17
- Konstrukcija stranske plošče: Aluminij
- Delovna nadmorska višina: ≤ 5000 m (> 2000 m, upoštevajte zmanjšanje nazivne moči)
- Klimatski razred: 3K3 (v skladu z EN 60721)
- Najvišja dovoljena vlažnost (delovanje): ≤ 95 % (pri 25 °C, brez kondenzacije)
- Udar: 11 ms, 15 g, na prostorsko smer (v skladu z IEC 60068-2-27)
- Začasna koda: T4 (-25 ... +70 °C |> 60 °C, Znižanje nazivne moči: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- CSA: CAN/CSA-C22.2 št. 61010-1-12; CAN/CSA-C22.2 št. 61010-2-201
- SIQ: shema CB (IEC 61010-1, IEC 61010-2-201)
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
- Direktiva o nizki napetosti: Skladnost z Direktivo o nizki napetosti 2014/35/EU
- Zahteve EMC za elektromagnetne motnje: EN 61000-6-3; EN 61000-6-4
- Zahteve EMC Odpornost: EN 61000-6-1; EN 61000-6-2
- Prevajane emisije: Prevajane emisije
- Interferenčno sevanje: Interferenčno sevanje
- Emisije, ki jih prevaja DNV GL: Emisije, ki jih prevaja DNV GL
- DNV: Razred B
- Moteče emisije DNV GL: Moteče emisije DNV GL
- Statična razelektritev: Statična razelektritev
- Kontaktna razelektritev: 8 kV (stopnja strogosti preizkusa 4)
- Izpraznitev zraka: 15 kV (stopnja strogosti preizkusa 4)
- Opomba: Merilo A: 0,5 / 1 obdobje
- Merilo B: 5 / 50 / 250 obdobij
- Elektromagnetno RF polje: Elektromagnetno RF polje
- Jakost preskusnega polja: 1000 A/m
- Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
- Prenapetost: Prenapetost
- Prevajane motnje: Prevajane motnje
- Vhod/Izhod/Signal: neuravnotežen
- Napetost 2,5 kV
- Magnetno polje z energijsko povezano frekvenco: Magnetno polje z energijsko povezano frekvenco
- Padci napetosti: Padci napetosti
- Padec napetosti: 0%
- Pulzno magnetno polje: Pulzno magnetno polje
- Asimetrične prevodne motnje: Asimetrične prevodne motnje
- Testna raven 1: 100 kHz
- Testna raven 2: 1 MHz
- Testna raven 3: 1,5 kHz 15 kHz (testna raven 4)
- Testna raven 4: 15 kHz 150 kHz (testna raven 4)
- Testna raven 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (testna raven 4)
- Testna raven 6: 16,7 Hz 50 Hz 60 Hz (testna raven 4)
- Dušeno nihajoče valovanje: Dušeno nihajoče valovanje
- Vhod, izhod (stopnja testa 1): 100 kHz 1 MHz (stopnja resnosti testa 3 - uravnoteženo)
- Vhod, izhod (stopnja testa 2): 10 MHz (stopnja resnosti testa 3 - neuravnoteženo)
- Vhod, izhod (stopnja testa 3): 100 kHz 1 MHz (stopnja resnosti testa 3 - neuravnoteženo)
- Signali (stopnja testa 1): 100 kHz 1 MHz (stopnja resnosti testa 3 - simetrično)
- Signali (stopnja testa 2): 100 kHz 1 MHz (stopnja resnosti testa 3 - neuravnoteženi)
- Dušeno nihajoče magnetno polje: Dušeno nihajoče magnetno polje
- Merila: Merila
- Merilo A: Normalno obratovalno vedenje znotraj določenih meja.
- Merilo B: Začasna okvara delovanja, ki jo naprava sama popravi.
- Merilo C: Začasna okvara delovanja, ki jo odpravi sama naprava ali jo je mogoče obnoviti z uporabo krmilnih elementov.
- Temperatura okolice (preizkušena ob zagonu): -40 °C
- Železniške aplikacije: EN 50121-3-2; EN 50121-5; IEC 62236-3-2; IEC 62236-5
- Krmilni vhod (nastavljiv) Rem: Izhodna moč VKLOP/IZKLOP (NAČIN SPANJA)
- Delovanje z izmeničnim tokom: Delovanje z izmeničnim tokom
- Vrsta omrežja: Zvezdno omrežje
- Tipična nacionalna omrežna napetost: 400 V AC; 480 V AC
- Vrsta napajalne napetosti: DC
- Frekvenčno območje izmeničnega toka: 50 Hz ... 60 Hz -10 % ... +10 %
- Frekvenčno območje (fN): 50 Hz ... 60 Hz -10 % ... +10 %
- Zaščitno vezje: Zaščita pred prehodno prenapetostjo | Varistor, plinska cev
- Faktor moči (cos fi): 0,95
- Izbira ustrezne varovalke za vhodno zaščito: ≥ 1000 V DC
- Uhajavi tok do PE:< 3,5 mA; 1 mA (550 V AC, 60 Hz)
- Delovanje z enosmernim tokom: Delovanje z enosmernim tokom
- Znižanje nazivne moči:> 60 °C ... 70 °C (2,5 %/K)
- Odstopanje od pravila:< 0,5 % (statična porazdelitev obremenitve 10 % ... 90 %;< 2 % (dinamična sprememba obremenitve 10 % ... 90 % (10 Hz));< 0,25 % (sprememba vhodne napetosti ±10 %)
- Izhodna moč: 960 W; 1080 W; 1440 W
- Crest faktor: tipično 1,67 (400 V AC); tipično 1,63 (480 V AC)
- Izhod signala 1 (nastavljiv): Izhod signala 1 (nastavljiv)
- Izhod signala 2 (nastavljiv): Izhod signala 2 (nastavljiv)
- Signalni rele 13/14 (nastavljiv): Signalni rele 13/14 (nastavljiv)
- Fleksibilna enovodna/priključna točka s končno tulko in plastičnim tulcem, min.: 0,2 mm²
- Fleksibilna enovodna/priključna točka s končno tulko in plastičnim tulcem, maks.: 0,75 mm²
- Fleksibilna enovodna/priključna točka s končno tulko brez plastične tulke, min.: 0,2 mm²
- Fleksibilna enovodna/priključna točka s končno tulko brez plastične tulke, maks.: 1,5 mm²
- Najmanjši presek vodnika AWG: 20
- Presek vodnika AWG max: 16
- Največji navor privijanja: 1,5 Nm
- Izhodni signal: Izhodni signal
- Izhod:> 100 % (LED sveti rumeno, izhodna moč)> 960 W);> 75 % (LED sveti zeleno, izhodna moč)> 720 W);> 50 % (LED sveti zeleno, izhodna moč)> 480 W)
- Izhod:> 0,9 x USet (LED sveti zeleno);< 0,9 x USet (LED utripa zeleno)
- Izhodna izolacijska napetost/PE: 0,5 kV DC (tipski preizkus); 0,5 kV DC (preizkus enote)
- Vhodna izolacijska napetost/PE: 3,5 kV AC (tipski preizkus); 2,4 kV AC (preizkus enote)
- Direktiva o varstvu okolja: Direktiva RoHS 2011/65/EU; OEEO; REACH
- Razdalja vgradnje desno/levo: 5 mm / 5 mm
- Razdalja med vgradnjo zgoraj/spodaj: 50 mm / 50 mm
- Standard - Omejitev harmonskih tokov v omrežju: EN 61000-3-2
- Standard - Električna varnost: IEC 61010-2-201 (SELV)
- Standardno - Zaščitna izjemno nizka napetost: IEC 61010-1 (SELV); IEC 61010-2-201 (PELV)
- Standard - Varna ločitev: IEC 61558-2-16; IEC 61010-2-201
- Standard - Varnost merilne, krmilne, regulacijske in laboratorijske opreme: IEC 61010-1
- Standard - Varnost transformatorjev: EN 61558-2-16
- Polnjenje baterije: DIN 41773-1
- Odobritev - Zahteva polprevodniške industrije glede padcev omrežne napetosti: SEMI F47-0706, EN 61000-4-11
- EN 61558-2-16: II (≤ 4000 m)
- UL odobritve: UL seznam UL 61010-1; UL 121201 in CSA C22.2 št. 213-17 razred I, oddelek 2, skupine A, B, C, D T4 (nevarna lokacija)
- Zahteve EMC za napajanje: IEC 61850-3 (G,H); EN 61000-6-5 (stikalne naprave)
- Harmonični tokovi: Harmonični tokovi
- Utripanje: Utripanje
- Število obdobij: 0,5 / 1 / 5 / 50 / 250 obdobij
- Dušeni sinusni valovi (obročasti val): Dušeni sinusni valovi (obročasti val)
- Vrsta izdelka
napajalnik
- Vhodna napetost (min.)
400 V/AC
260 V/DC
- Vhodni tok (maks.)
500 V/AC
600 V/DC
- Izhodni tok maks.
20 A
- Izhodni tok (maks.) - zaokrožen
20 A
1217 VA
- Faze
3
- Izhodna napetost (nom.)
48 V/DC
- Priključek
vijačni
Push-In vzmetni priključek
- Mere
(D x Š x V) 125 x 120 x 130 mm
- Delovna temperatura (maks.)
70 °C
- Temperatura delovanja (maks,)
70 °C
- Čas delovanja (min.)
60 °C
- Delovna temperatura min.
-25 °C
- Proizv. št. delov
2904627
- Vsebina
1 kos
- Širina
120 mm
- Višina
130 mm
- Dolžina
125 mm
IP20
- Vrsta
QUINT4-PS/3AC/48DC/20
- Globina
125 mm
- Vgradna višina
130 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3579825 Phoenix Contact 2904627 napajalnik 48 V/DC 20 A 1217 VA Vsebina, količina, vsebina količinskih enot na prodajno enoto 1
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3579825 Phoenix Contact 2904627 napajalnik 48 V/DC 20 A 1217 VA Vsebina, količina, vsebina količinskih enot na prodajno enoto 1
Opis
Primarni stikalni napajalnik QUINT POWER, vijačni priključki, montaža na DIN-letev, vhod: 3-fazni, izhod: 48 V DC / 20 A
