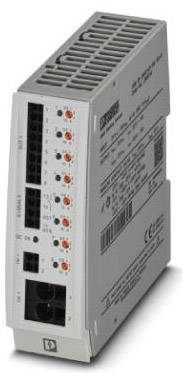

Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R zaščitno stikalo 1 zapiralo 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
zaščitno stikalo
Izvedba
Elektronski odklopnik naprave
Priključek
Push-In sponka
Kontakt
1 zapiralo
Barva
svetlo siva
Podatkovni list izdelka (PDF)
Število
Skupaj (329,00 € / Kos)
329,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Razred vnetljivosti po UL 94: V-0
- Vrsta pritrditve: montažna tirnica: 35 mm
- Število polov: 1
- Zaščitni razred: III
- Izvedba: enodelni montažni tirni modul
- Vrsta varovalke: elektronska
- Nazivna impulzna napetost: 0,5 kV
- Delovna napetost: 18 V DC ... 30 V/DC
- Nazivna napetost: 24 V DC
- Nazivni tok IN: max. 80 A DC (z dvojnim napajanjem IN + z najmanj 2 x 6 mm²)
- Napačno varni element: 15 A DC (na izhodni kanal)
- Izkoristek > 99 %
- Tihi tok I0: tip 50 mA
- Izguba energije: 1,2 W (v prostem teku)
- Čakalni čas po izklopu kanala: 10 s (v primeru preobremenitve / kratkega stika)
- Zniževanje temperature: 40 A DC (pri 70 ° C (65 ° C z UL 2367))
- Vrsta izdaje: E (elektronsko)
- Predhodna varovalka je potrebna: ni potreben, integriran varnostni element
- Dielektrična trdnost: max. 30 V DC (obremenitveno vezje)

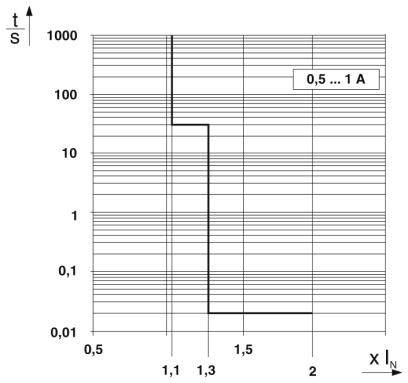

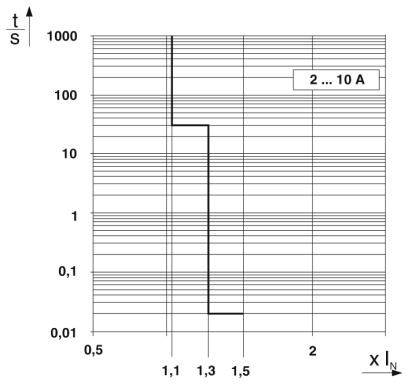

- Časovno obremenitveno vezje izklopa: 0,02 s (>1,3 x IN)
- Prerez prevodnika je tog: 0,2 mm² ... 2,5 mm²
- Presek prevodnika AWG: 24 ... 12.
- Prerez prevodnika gibljiv m. Ferrule m. Plastični tulec: 1,5 mm² ... 0,25 mm²
- Prerez prevodnika gibljiv m. Končni tulec brez plastičnega tulca: 0,25 mm² ... 2,5 mm²
- Obratovalna napetost DC: 0 V DC ... 30 V/DC
- Obratovalni tok DC: 1 mA DC ... 100 mA DC
- Vrsta izdelka
zaščitno stikalo
- Izvedba
Elektronski odklopnik naprave
- Priključek
Push-In sponka
- Kontakt
1 zapiralo
- Barva
svetlo siva
- Min. temperatura
+70 °C
- Maks. temperatura
-25 °C
IP20
- Dolžina
121 mm
- Širina
41 mm
- Višina
130 mm
- Vsebina
1 kos
- Vrsta
CBM E8 24DC/0.5-10A NO-R

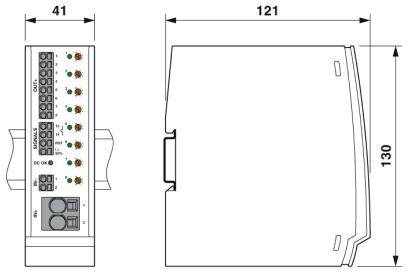

- Mere
(D x Š x V) 121 x 41 x 130 mm
- Nazivni tok
80 A
- Vhodna napetost
24 V/DC
- Število pinov
1
- Teža
0
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R zaščitno stikalo 1 zapiralo 1 kos
Tehnični podatki 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R zaščitno stikalo 1 zapiralo 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R zaščitno stikalo 1 zapiralo 1 kos
Opis

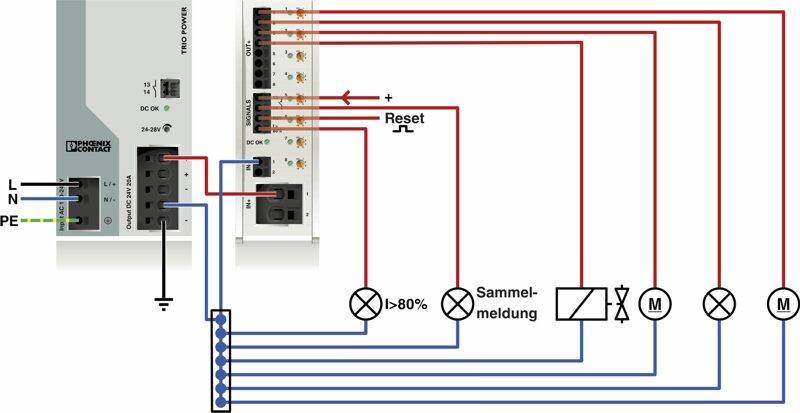

Za zaščito pred padci napetosti zaradi preobremenitve in kratkega stika. Natančne nazivne stopnje v 0,5 A ... 10 A. Dovajanje do 80 A možno.
