Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO zaščitno stikalo 1 zapiralo 1 kos

Siva, pravokotna električna naprava s serijskimi priključnimi sponkami in merilnikom tokovne jakosti med 1-10 A na sprednji strani.

Slika je simbolična

Elektronska naprava s štirimi zelenimi lučkami na levi strani in oštevilčenimi priključki na desni strani. Označena z 'OUT+' in 'CBMC'.

Elektronski zaščitni stikalni element z LED indikatorji za različne kanale. Velikost 36 mm širine.

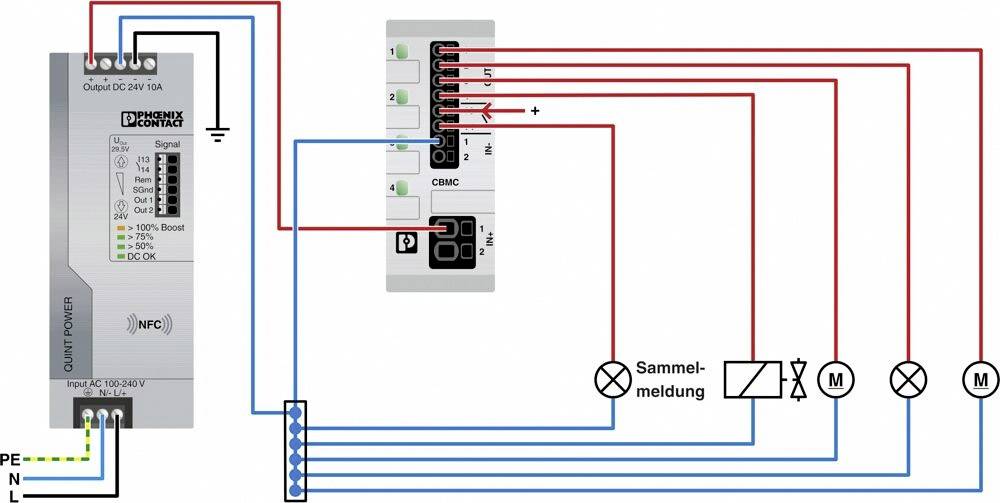

Načrt vezja za povezavo napajalnika z razdelilnikom. Prikazuje ožičenje za signalne luči in motorje. Oznake: PE, N, L.

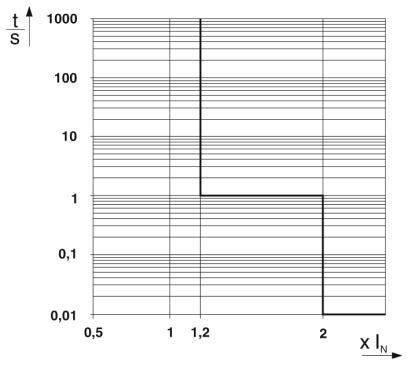

'Logaritemski grafični prikaz z X-osjo: X In in Y-osjo: t/S. Prikazuje stopničast potek z koraki pri 1, 2 in 2.'

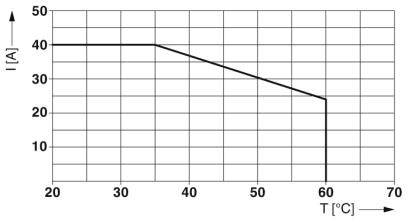

Diagram prikazuje tok (I) v amperah na Y-osi in temperaturo (T) v stopinjah Celzija na X-osi. Tok se zmanjšuje s 40 A pri 40°C na 20 A pri 60°C.

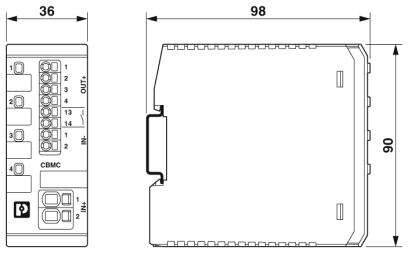

Tehnična risba električnega modula z dimenzijami: 36 mm širina, 90 mm višina, 98 mm globina. Prikazuje priključke in omrežne vrata.

1/7

Slika je simbolična

Vrsta izdelka

zaščitno stikalo

Izvedba

Elektronski odklopnik naprave

Priključek

Push-In sponka

Kontakt

1 zapiralo

Barva

svetlo siva

Podatkovni list izdelka (PDF)

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (129,99 € / Kos)

129,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Razred vnetljivosti po UL 94: V-0
Vrsta pritrditve: montažna tirnica: 35 mm
Število polov: 1
Zaščitni razred: III
Izvedba: enodelni montažni tirni modul
Vrsta varovalke: elektronska
Nazivna impulzna napetost: 0,5 kV
Delovna napetost: 18 V DC ... 30 V/DC
Nazivna napetost: 24 V DC
Nazivni tok IN: max. 40 A DC (IN +)
Napačno varni element: 15 A DC (na izhodni kanal)
Izkoristek > 99 %
Mirovni tok I0: tip 33 mA
Izguba energije: običajno 0,8 W (v prostem teku)
Čakalni čas po izklopu kanala: 5 s (v primeru preobremenitve / kratkega stika)
Zniževanje temperature: 24 A DC (pri 60 ° C)
Vrsta izdaje: E (elektronsko)
Predhodna varovalka je potrebna: ni potreben, integriran varnostni element
Dielektrična trdnost: max. 35 V DC (obremenitveno vezje)
Izklopni čas obremenitvenega vezja: ≤ 10 ms (v primeru kratkega stika>2,0 x IN)
Prerez prevodnika je tog: 0,2 mm² ... 2,5 mm²
Presek prevodnika AWG: 24 ... 12.
Prerez prevodnika gibljiv m. Ferrule m. Plastični tulec: 0,25 mm² ... 1,5 mm²
Prerez prevodnika gibljiv m. Končni tulec brez plastičnega tulca: 0,25 mm² ... 2,5 mm²
Obratovalna napetost DC: 0 V DC ... 30 V/DC
Obratovalni tok DC: 100 mA DC

Vrsta izdelka: zaščitno stikalo

Izvedba: Elektronski odklopnik naprave

Priključek: Push-In sponka

Kontakt: 1 zapiralo

Barva: svetlo siva

Min. temperatura: +60 °C

Maks. temperatura: -25 °C

: IP20

Dolžina: 98 mm

Širina: 36 mm

Višina: 90 mm

Vsebina: 1 kos

Vrsta: CBMC E4 24DC/1-10A NO

Mere: (D x Š x V) 98 x 36 x 90 mm

Vhodna napetost: 24 V/DC

Teža: 0.14

: 40 A

: Other

: 36

: 90 mm

: 98 mm

: 1

: Other

: -25-60 °C

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2141036 Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO zaščitno stikalo 1 zapiralo 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2141036 Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO zaščitno stikalo 1 zapiralo 1 kos

Opis

Vezja, ki jih je mogoče nastaviti brez orodij z uporabo gumbov z LED tipkami z enim gumbom. Takoj zaznavanje obratovalnega stanja s pomočjo LED diod stanja v barvah semaforja.
