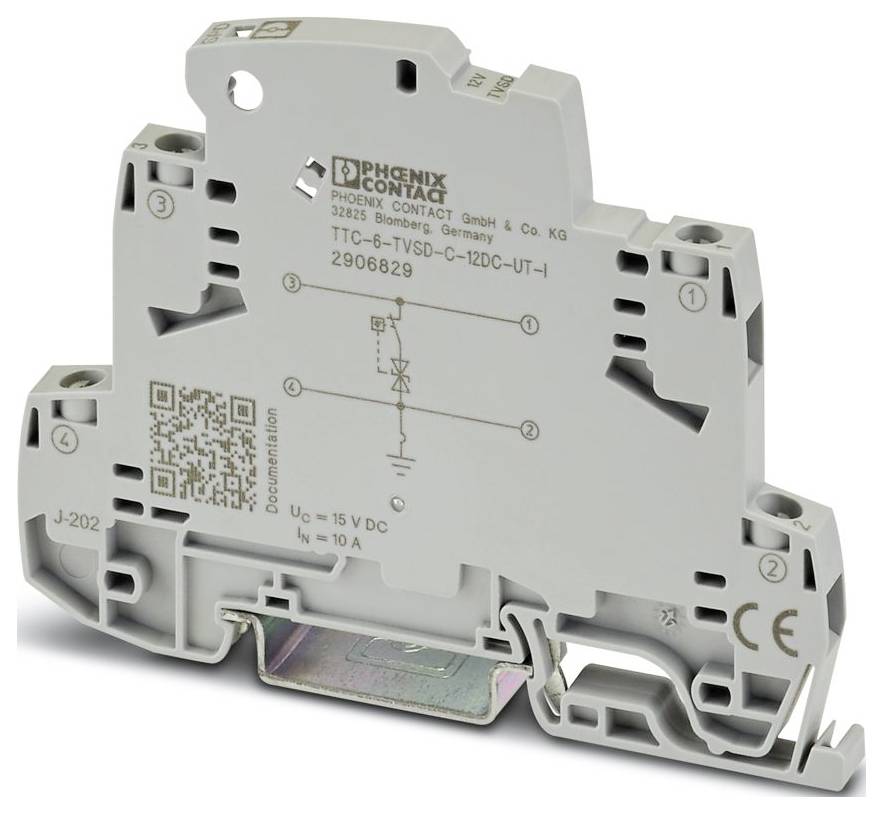

Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I prenapetostna zaščitna naprava 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
6 kos - zaloga Nemčija
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
16,99 €
3
5% = 0,84 €
16,15 €
5
7% = 1,18 €
15,81 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (16,99 € / Kos)
16,99 €
z DDV
Na voljo samo 6 kos - zaloga Nemčija
Tehnične specifikacije
- Družina izdelkov: TERMITRAB complete
- IEC preskusni razred: C1; C3
- Zasnova: Enodelni modul montažne tirnice
- Sporočilo o napaki prenapetostne zaščite: vizualno
- Nazivna napetost UN: 12 V enosmerne napetosti
- Vrsta povezave: Vijačna povezava
- Navoj vijaka: M3
- Navor privijanja: 0,5 Nm ... 0,6 Nm
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 4 mm²
- Presek vodnika AWG: 24 ... 12
- širina 6,2 mm
- Višina: 92 mm
- Globina: 69,5 mm (vključno s 7,5 mm montažno letevjo)
- Barva: siva (RAL 7042)
- Razred vnetljivosti po UL 94: V-0
- Material ohišja: PBT
- Mehanski podatki: Mehanski podatki
- Odprta stranska stena: Da
- Smer delovanja: Vodnik-Ozemljitev
- Največja trajna napetost UC: 15 V DC; 10 V AC
- Nazivni tok: 10 A (60 °C)
- Obratovalni tok IC pri UC: ≤ 5 µA
- Stopnja zaščite Up (žica-ozemljitev): ≤ 25 V (C1 - 0,6 kV / 300 A); ≤ 22 V (C3 - 25 A); ≤ 25 V (C3 - 60 A)
- Kapacitivnost (vodnik-zemlja): 2 nF
- Upor na pot: ≤ 100 mΩ
- Zmogljivost odpornosti proti prenapetostnemu toku (vodnik-zemlja): C1 - 0,6 kV / 300 A; C3 - 60 A
- Okoljski pogoji: Okoljski pogoji
- Zaščitni razred: IP20 (s končnim pokrovčkom)
- Temperatura okolice (delovanje): -40 °C ... do 85 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Nadmorska višina: ≤ 4000 m (nadmorska višina)
- Standardi/predpisi: EN 61643-21
- Opomba: 2001 + A1:2009 + A2:2013
- Vrsta montaže: Montažna letev: 35 mm
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Izolacijski material: PBT
- Dovoljena vlažnost (delovanje): 5% ... 95 %
- Nazivni tok praznjenja In (8/20) µs (žica-ozemljitev): 300 A
- Odzivni čas tA (žica-ozemljitev): ≤ 1 ns
- Vstavljena izguba aE, asimetrična: tipično 0,3 dB (≤ 340 kHz/150 Ω)
- EN 61643-21: EN 61643-21
- Mejna frekvenca fg (3 dB), asimetrična (PE) v sistemu 150 Ω: tipično 1,1 MHz
- Vrsta izdelka
prenapetostna zaščitna naprava
- Izvedba
Modul montažne tirnice enodelni
IP20
- Proizv. št. delov
2906829
- Mere
(Š x V x G) 6.2 x 92 x 69.5 mm
- Širina
6.2 mm
- Višina
92 mm
- Globina
69.5 mm
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3579900 Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I prenapetostna zaščitna naprava 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3579900 Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I prenapetostna zaščitna naprava 1 kos
Opis
Fina zaščita pred prenapetostjo z integriranim indikatorjem stanja za signalni vodnik z ozemljenim referenčnim potencialom. Primerno za uporabo v varnostnih okoljih do SIL 3.
