Name: Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I prenapetostna zaščitna naprava 1 kos
Brand: Phoenix Contact
SKU: 3579900
Availability: BackOrder

Naprava 'Phoenix Contact TTC-6-TSD-C-12DC-UT-1', modul zaščite pred preskoki s označenimi specifikacijami napetosti in QR kodo za dostop do podatkov.

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon.,26.10.

6 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (16,99 € / Kos)

16,99 €

z DDV

Na voljo samo 6 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: TERMITRAB complete
IEC preskusni razred: C1; C3
Zasnova: Enodelni modul montažne tirnice
Sporočilo o napaki prenapetostne zaščite: vizualno
Nazivna napetost UN: 12 V enosmerne napetosti
Vrsta povezave: Vijačna povezava
Navoj vijaka: M3
Navor privijanja: 0,5 Nm ... 0,6 Nm
Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
Presek togega vodnika: 0,2 mm² ... 4 mm²
Presek vodnika AWG: 24 ... 12
širina 6,2 mm
Višina: 92 mm
Globina: 69,5 mm (vključno s 7,5 mm montažno letevjo)
Barva: siva (RAL 7042)
Razred vnetljivosti po UL 94: V-0
Material ohišja: PBT
Mehanski podatki: Mehanski podatki
Odprta stranska stena: Da
Smer delovanja: Vodnik-Ozemljitev
Največja trajna napetost UC: 15 V DC; 10 V AC
Nazivni tok: 10 A (60 °C)
Obratovalni tok IC pri UC: ≤ 5 µA
Stopnja zaščite Up (žica-ozemljitev): ≤ 25 V (C1 - 0,6 kV / 300 A); ≤ 22 V (C3 - 25 A); ≤ 25 V (C3 - 60 A)
Kapacitivnost (vodnik-zemlja): 2 nF
Upor na pot: ≤ 100 mΩ
Zmogljivost odpornosti proti prenapetostnemu toku (vodnik-zemlja): C1 - 0,6 kV / 300 A; C3 - 60 A
Okoljski pogoji: Okoljski pogoji
Zaščitni razred: IP20 (s končnim pokrovčkom)
Temperatura okolice (delovanje): -40 °C ... do 85 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Nadmorska višina: ≤ 4000 m (nadmorska višina)
Standardi/predpisi: EN 61643-21
Opomba: 2001 + A1:2009 + A2:2013
Vrsta montaže: Montažna letev: 35 mm
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: III
Stopnja onesnaženosti: 2
Izolacijski material: PBT
Dovoljena vlažnost (delovanje): 5% ... 95 %
Nazivni tok praznjenja In (8/20) µs (žica-ozemljitev): 300 A
Odzivni čas tA (žica-ozemljitev): ≤ 1 ns
Vstavljena izguba aE, asimetrična: tipično 0,3 dB (≤ 340 kHz/150 Ω)
EN 61643-21: EN 61643-21
Mejna frekvenca fg (3 dB), asimetrična (PE) v sistemu 150 Ω: tipično 1,1 MHz

Vrsta izdelka: prenapetostna zaščitna naprava

Izvedba: Modul montažne tirnice enodelni

: IP20

Proizv. št. delov: 2906829

Mere: (Š x V x G) 6.2 x 92 x 69.5 mm

Širina: 6.2 mm

Višina: 92 mm

Globina: 69.5 mm

Vsebina: 1 kos

UKCA: da

Različice(Vse cene so z DDV)

Odvodni tok

Phoenix Contact 1038841 BLT-T3-230-A prenapetostna zaščitna naprava Prenapetostna zaščita za: vtičnice 4 kA Piece 1 kos

Št. izdelka:3562153

Dostava pon.,26.10.

10 kos - zaloga NemčijaConrad Electronic

4 kA

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

45,99 €^*

Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I prenapetostna zaščitna naprava 10 kA 1 kos

Št. izdelka:3562663

Dostava pon.,26.10.

22 kos - zaloga NemčijaConrad Electronic

10 kA

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

134,99 €^*

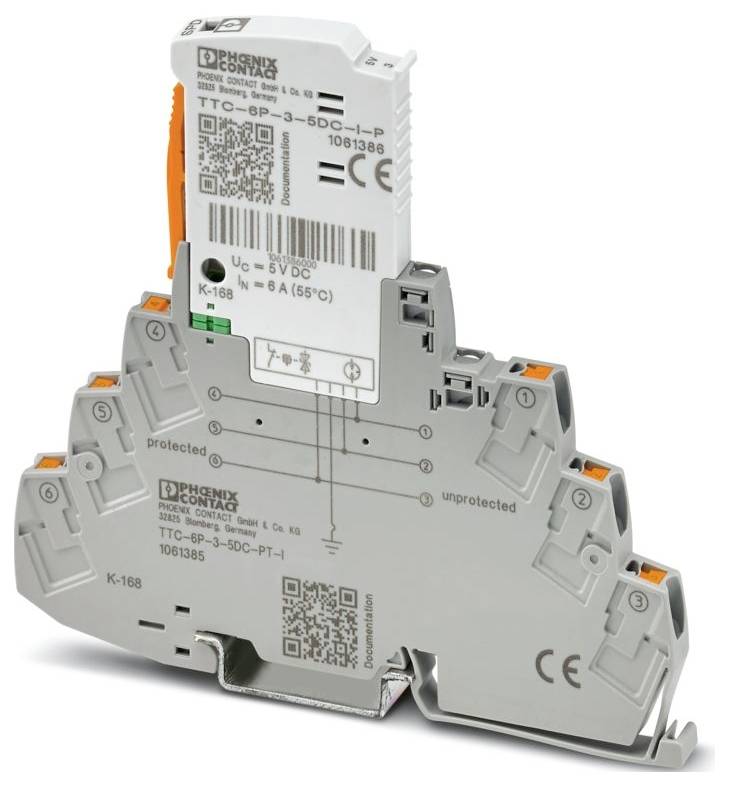

Phoenix Contact 1061385 TTC-6P-3-5DC-PT-I prenapetostna zaščitna naprava 10 kA 1 kos

Št. izdelka:3562677

Dostava pon.,26.10.

69 kos - zaloga NemčijaConrad Electronic

10 kA

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

134,99 €^*

Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I prenapetostna zaščitna naprava 5 kA 1 kos

Št. izdelka:3562447

Dostava pon.,26.10.

282 kos - zaloga NemčijaConrad Electronic

5 kA

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

129,99 €^*

Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I prenapetostna zaščitna naprava 5 kA Piece 1 kos

Št. izdelka:3562470

Dostava pon.,26.10.

52 kos - zaloga NemčijaConrad Electronic

5 kA

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

124,99 €^*

Phoenix Contact 1077106 TTC-6-1X2-TELE-PT prenapetostna zaščitna naprava 10 kA 1 kos

Št. izdelka:3563113

Dostava pon.,26.10.

11 kos - zaloga NemčijaConrad Electronic

10 kA

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

89,99 €^*

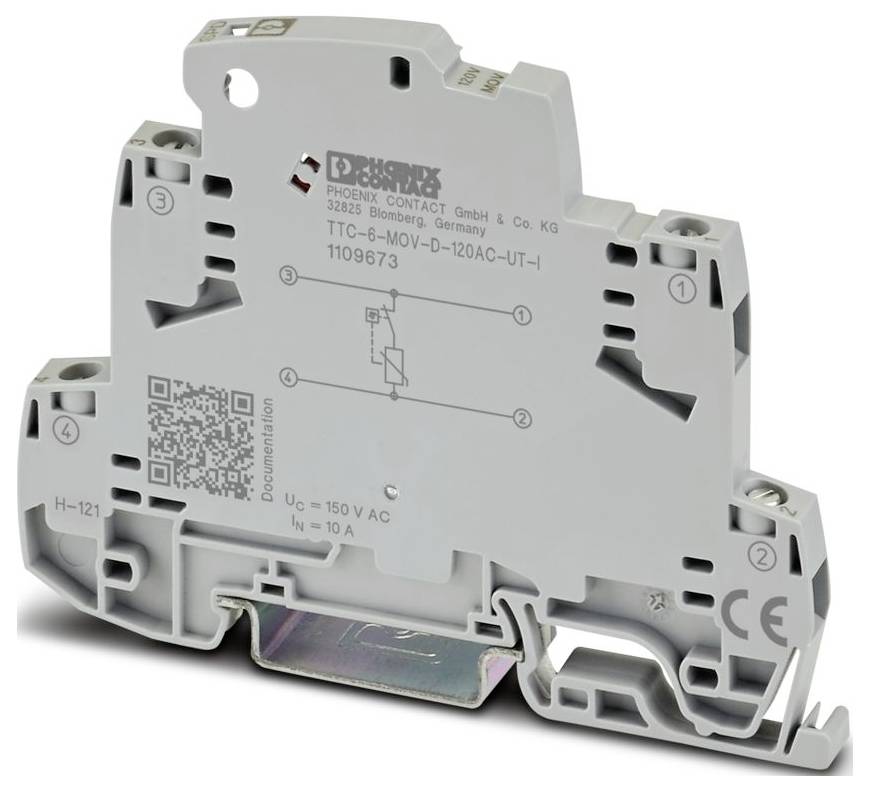

Phoenix Contact 1109673 TTC-6-MOV-D-120AC-UT-I prenapetostna zaščitna naprava 2.5 kA 1 kos

Št. izdelka:3564209

Dostava pon.,26.10.

28 kos - zaloga NemčijaConrad Electronic

2.5 kA

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

20,99 €^*

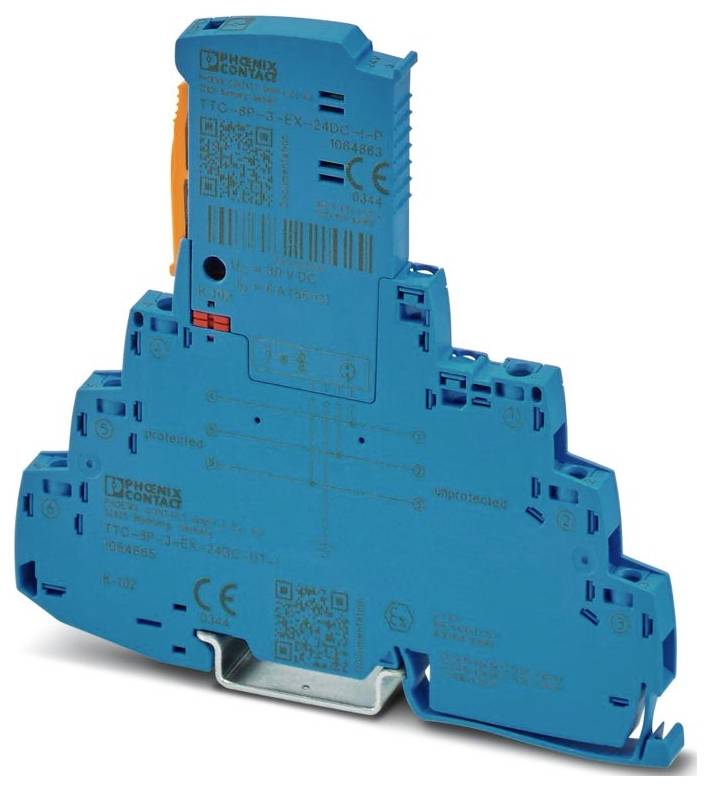

Phoenix Contact 1064665 TTC-6P-3-EX-24DC-UT-I prenapetostna zaščitna naprava 10 kA 1 kos

Št. izdelka:3562401

Ni na voljo

Conrad Electronic

10 kA

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

174,99 €^*

Phoenix Contact 1065313 TTC-6P-3-HF-12DC-PT-I prenapetostna zaščitna naprava 20 kA Piece 1 kos

Št. izdelka:3562418

Ni na voljo

Conrad Electronic

20 kA

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

154,99 €^*

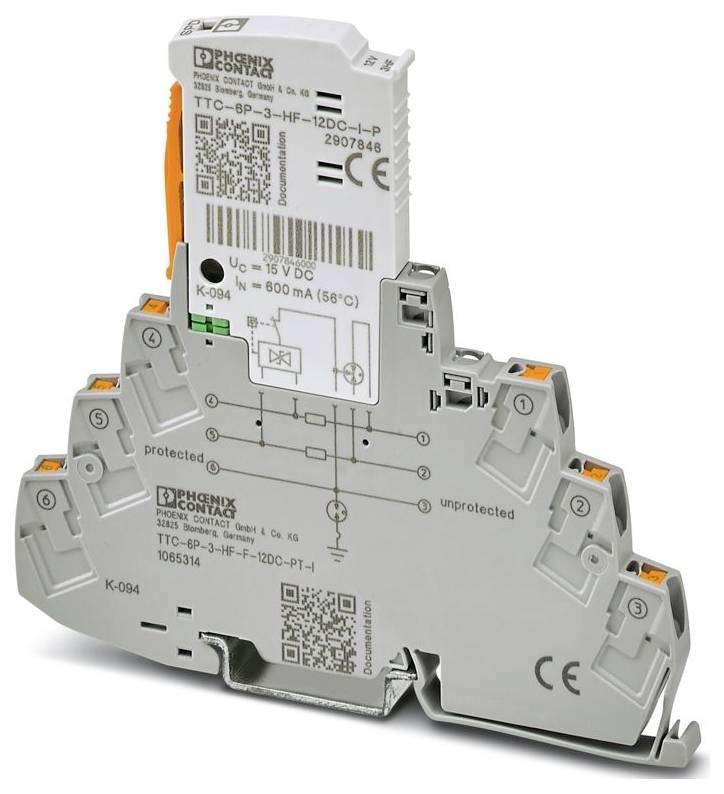

Phoenix Contact 1065314 TTC-6P-3-HF-F-12DC-PT-I prenapetostna zaščitna naprava 20 kA Piece 1 kos

Št. izdelka:3562452

Ni na voljo

Conrad Electronic

20 kA

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

159,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3579900 Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I prenapetostna zaščitna naprava 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3579900 Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I prenapetostna zaščitna naprava 1 kos

Opis

Fina zaščita pred prenapetostjo z integriranim indikatorjem stanja za signalni vodnik z ozemljenim referenčnim potencialom. Primerno za uporabo v varnostnih okoljih do SIL 3.
