Phoenix Contact 2907918 PLT-SEC-T3-120-FM-UT prenapetostna zaščitna naprava 5 kA 1 kos

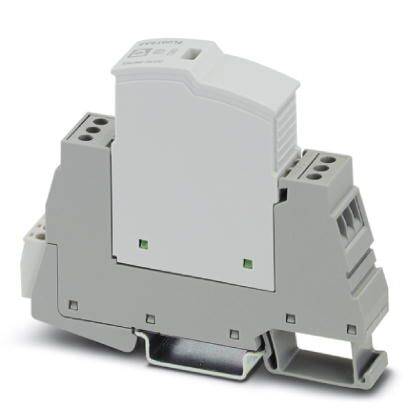

Siva, pravokotna električna naprava za montažo na DIN letev, pogosto uporabljena za montažo tiskanih vezij v krmilnih omaricah.

Slika je simbolična

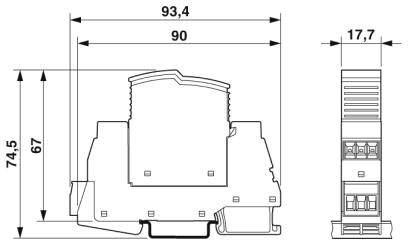

Tehnična risba naprave z dimenzijami: širina 93,4 mm, višina 74,5 mm, globina 17,7 mm. Prikazana tlorisna in stranska projekcija.

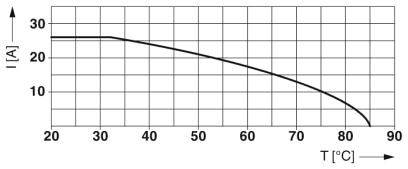

Črtni diagram prikazuje upad električne jakosti (I [A]) z 30 na 0, medtem ko temperatura (T [°C]) naraste z 20 na 90.

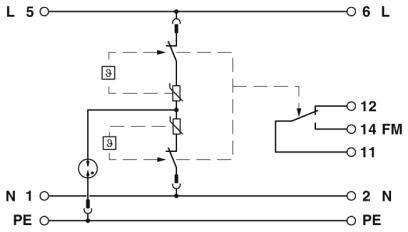

Električni načrt prikazuje stikalo z močnostnim stikalom, ki ima tri priključke na vhodu (L, N, PE) in tri priključke na izhodu (L, N, PE), ter krmilni krog s stikali 11, 12 in 14 FM.

1/4

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava tor, 27.10.

Število

kos - zaloga Nemčija

Min.: 5

Večkratni: 5

Skupaj (129,99 € / Kos)

649,95 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Divizijska enota: 1 TE
Napajalni sistem IEC: TT, TN-S
Vrsta pritrditve: montažna tirnica: 35 mm
Material ohišja: PA 6,6-FR 20% GF
Stopnja onesnaženosti: 2
Razred vnetljivosti po UL 94: V-0
Zasnova: dvodelni namestitveni modul tirnice
Število polov: 2
Sporočilo o prenapetostni zaščiti je okvarjeno: optični, daljinski signalni kontakt
Največja stalna napetost UC: 150 V AC
Tok zaščitnega prevodnika IPE: ≤ 5 µA
Moč kratkega stika ISCCR: 10 kA AC
Največja povratna varovalka za ožičenje: 32 A (gG / B / C)
Vrsta povezave: vijačna povezava
Nominalni tok IL: 26 A (pri 30 ° C)

Vrsta izdelka: prenapetostna zaščitna naprava

Odvodni tok: 5 kA

Nazivna napetost: 120 V/AC

Čas vklopa: 25 ns

Obratovalna temperatura: -40 ° C - 80 °C

: IP20

Proizv. št. delov: 2907918

Barva: svetlo siva

Mere: (Š x V x G) 93.4 x 93.4 x 74.5 mm

Širina: 93.4 mm

Višina: 93.4 mm

Globina: 74.5 mm

Vsebina: 1 kos

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225716 Phoenix Contact 2907918 PLT-SEC-T3-120-FM-UT prenapetostna zaščitna naprava 5 kA 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225716 Phoenix Contact 2907918 PLT-SEC-T3-120-FM-UT prenapetostna zaščitna naprava 5 kA 1 kos

Opis

Povečate življenjsko dobo in razpoložljivost sistema z optimalnim varovanjem vašega industrijskega napajanja. Enostavno vzdrževanje in testiranje zaščitnih naprav zahvaljujoč priključljivosti.

Besedilo je strojno prevedeno.
