Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO zaščitno stikalo 1 zapiralo 1 kos

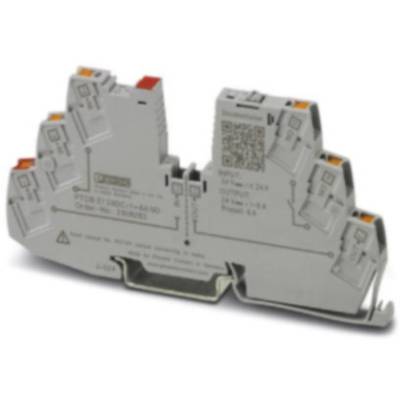

Sivo ozemljitveno rele z oranžnimi priključki. Nosi napis 'Phoenix Contact'.

Slika je simbolična

Modularna vrstna sponka s šestimi žičnimi priključki, barvno kodiranimi priključki in oštevilčenimi terminali na modri podlagi.

Električna razdelilna letev z različnimi vtičnicami, opremljena s stikali in oznakami kot so 'F1', '1.2', '2.2'.

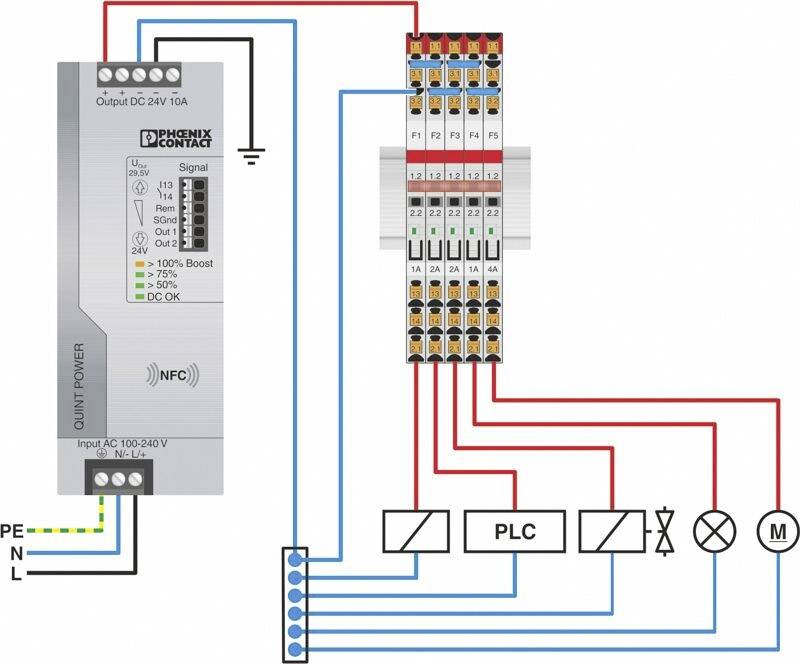

'Električna shema Phoenix Contact napajalnika z povezavo do krmilnika PLC, varovalkami in motorjem. Prikazuje ožičenje za napajanje.'

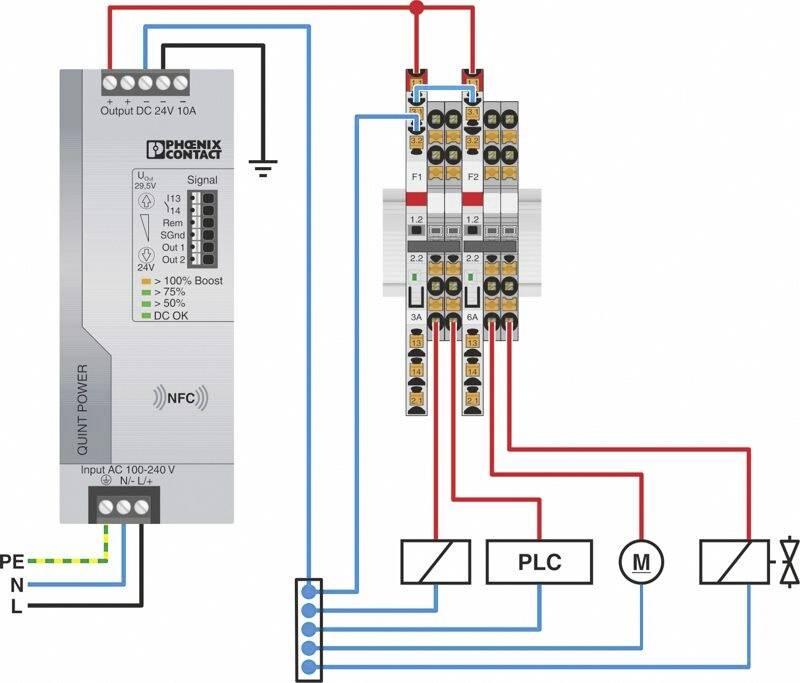

'Shematski načrt prikazuje napajalno enoto podjetja Phoenix Contact, ki napaja krmilno enoto (PLC) in motor (M) preko varovalk.'

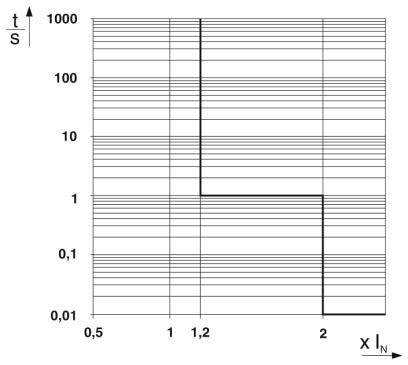

'Diagram: Koordinatni sistem z Y-osjo 't/S' sega od 0,01 do 1000, X-os 'X/IN' pa od 0,5 do 2. Linija kaže skoke pri 1 in 2.'

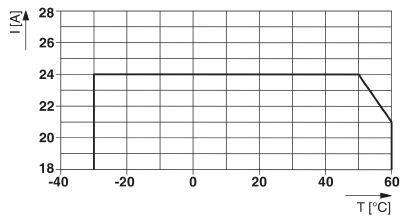

Diagram prikazuje električni tok (I) v amperih v odvisnosti od temperature (T) v stopinjah Celzija. Tok ostaja pri 24 A od -20°C do 40°C, nato začne padati.

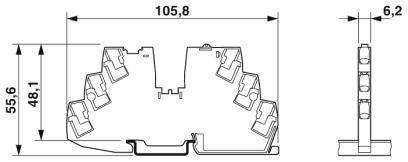

Tehnična risba strojnega dela z merami: širina 105,8 mm, višina 55,6 mm, globina 6,2 mm. Različni pogledi.

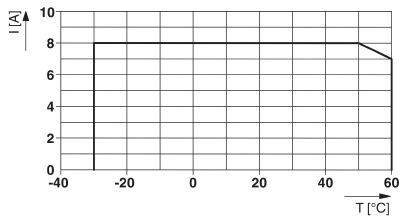

Diagram prikazuje tok (I) v amperih v odvisnosti od temperature (T) v stopinjah Celzija. I konstantno 8 A od -20°C do 50°C, nato rahlo pade.

1/9

Slika je simbolična

Vrsta izdelka

zaščitno stikalo

Izvedba

Elektronischer Geräteschutzschalter

Priključek

Push-In sponka

Kontakt

1 zapiralo

Barva

prometno siva

Podatkovni list izdelka (PDF)

Hitra dostava pon, 5.10.

32 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (45,99 € / Kos)

45,99 €

z DDV

Samo 4,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Brennbarkeitsklasse nach UL 94: V-0
Montageart: Tragschiene: 35 mm
Polzahl: 1
Schutzklasse: III
Bauform: Tragschienenmodul einteilig
Sicherungstyp: elektronisch
Bemessungsstoßspannung: 0,5 kV
Betriebsspannung: 18 V DC ... 30 V/DC
Bemessungsspannung: 24 V DC
Bemessungsstrom IN: 24 A DC (Gesamtstrom Eingang)
Fail-Safe-Element: 15 A DC
Izkoristek > 99 %
Ruhestrom I0: typ. 12 mA
Verlustleistung: typ. 0,3 W (im Leerlauf)
Wartezeit nach Abschaltung eines Kanals: 5 s (bei Überlast / Kurzschluss)
Temperaturderating: 21 A (Gesamtstrom bei 60 °C)
Auslöseart: E (elektronisch)
Erforderliche Vorsicherung: nicht erforderlich, integriertes Fail-Safe-Element
Spannungsfestigkeit: max. 35 V DC (Lastkreis)
Spannungsfall: 0,13 V (bei 8 A)
Abschaltzeit Lastkreis: ≤ 10 ms (bei Kurzschluss > 2,0 x IN)
Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
Leiterquerschnitt AWG: 24 ... 14
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse: 0,2 mm² ... 2,5 mm²
Betriebsspannung DC: 0 V DC ... 30 V/DC
Betriebsstrom DC: 100 mA DC

Vrsta izdelka: zaščitno stikalo

Izvedba: Elektronischer Geräteschutzschalter

Priključek: Push-In sponka

Kontakt: 1 zapiralo

Barva: prometno siva

Min. temperatura: +60 °C

Maks. temperatura: -30 °C

: IP20

Dolžina: 55.6 mm

Širina: 6.2 mm

Višina: 105.8 mm

Vsebina: 1 kos

Vrsta: PTCB E1 24DC/1-8A NO

Mere: (D x Š x V) 55.6 x 6.2 x 105.8 mm

Vhodna napetost: 24 V/DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2141029 Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO zaščitno stikalo 1 zapiralo 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2141029 Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO zaščitno stikalo 1 zapiralo 1 kos

Opis

Applikationen einfach aufbauen, da brückbar zu Reihenklemmenprogramm CLIPLINE complete. Individuell aufbauen für passenden Schutz, genau nach Ihren Anforderungen.

Besedilo je strojno prevedeno.
